Плавкая вставка цилиндрическая ПВЦ (14х51) 25А EKF PROxima | pvc-14x51-25

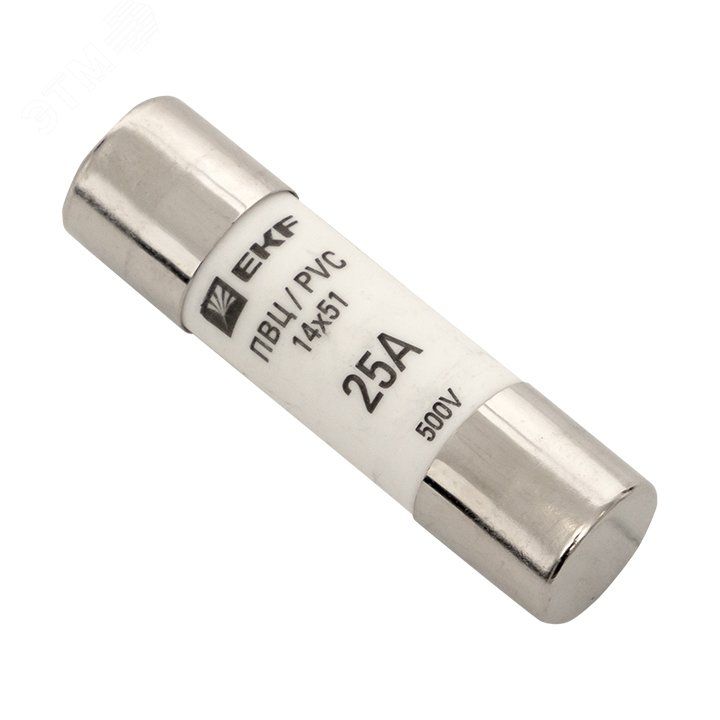

Вставка плавкая цилиндрическая ПВЦ 14х51 25А от EKF — это однополюсный защитный элемент, предназначенный для автоматического отключения цепи при перегрузках и коротких замыканиях. Изделие применяется в распределительных щитах и подходит для защиты кабелей, электрооборудования и промышленных установок. Артикул pvc-14x51-25 соответствует стандартным габаритам и номинальному току 25 А.

Назначение и область применения

Вставка плавкая цилиндрическая ПВЦ 14х51 25А используется для защиты электрических цепей от сверхтоков — перегрузок и коротких замыканий. После срабатывания она перегорает, разрывая цепь и предотвращая повреждение проводки и оборудования. Индикаторная лампочка на корпусе предохранителя сигнализирует о сработавшей вставке.

Применяется в распределительных системах: щитах ЩО-70, вводно-распределительных устройствах ВРУ, шкафах ШРС. Подходит для защиты кабельных линий, двигателей, освещения и другого промышленного и бытового оборудования, работающего от сети переменного тока 220 В.

Технические характеристики

• Номинальный ток: 25 А — максимальный постоянный ток, который вставка выдерживает без срабатывания.
• Номинальное напряжение: 220 В — рабочее напряжение сети переменного тока.
• Габариты: 14×51 мм — стандартный размер для совместимости с большинством держателей предохранителей.
• Тип тока: Переменный (AC), частотой 50 Гц — предназначена для сетей с синусоидальным током.
• Категория применения: gL/gG — универсальная защита: gL — для кабелей и распределительных устройств; gG — для широкого спектра нагрузок, включая двигатели.
• Отключающая способность: 50 кА — способность безопасно прервать ток короткого замыкания до 50 тысяч ампер.
• Характеристика расцепления: C — средняя времятоковая характеристика, подходит для нагрузок с умеренным пусковым током (например, светильники, насосы).
• Степень защиты: IP00 — вставка не имеет собственной защиты от внешних воздействий, требует установки в защищённый держатель или корпус.
• Климатическое исполнение: УХЛ3 — рассчитана на работу в помещениях с умеренным и холодным климатом, без конденсации воды и агрессивной среды.
• Количество полюсов: 1 — одноканальный элемент, защищает одну фазу.
• Гарантийный срок: 84 месяца — длительная гарантия от производителя EKF.

Совместимость и монтаж

Вставка плавкая цилиндрическая ПВЦ 14х51 25А устанавливается в специальные держатели предохранителей типа “на аппарат” — то есть в компактные панельные модули, которые крепятся внутри щита. Для правильной работы необходимо использовать держатели, соответствующие габаритам 14×51 мм и номиналу 25 А.

Монтаж выполняется при отключенном питании. Нельзя устанавливать вставку вручную под напряжением — риск поражения током. Проверьте соответствие держателя типу gL/gG и классу C перед установкой.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60269-1-2010 — российскому эквиваленту международного стандарта IEC 60269 для плавких предохранителей низкого напряжения. Это обеспечивает сертифицированную надёжность отключения и термическую стойкость.

Преимущества

• Высокая отключающая способность (50 кА) — надёжно работает даже при серьёзных аварийных режимах.
• Совместимость со стандартными держателями — легко заменить в существующих щитах без доработок.
• Индикация срабатывания — позволяет быстро определить причину отказа без тестирования.
• Длительная гарантия (7 лет) — подтверждает качество производства EKF.
• Подходящая характеристика C — баланс между чувствительностью и устойчивостью к кратковременным пускам.

Ограничения применения

• Не предназначена для постоянной работы при температуре выше +40 °C или в условиях повышенной влажности без герметизации держателя.
• IP00 — не защищена от пыли и влаги, поэтому обязательно должна использоваться только в закрытом корпусе.
• Не подходит для защиты цепей с высокими импульсными токами (например, мощные светодиодные драйверы или частотные преобразователи) — требуется более медленная характеристика D.
• Не применяется в цепях постоянного тока (DC) — только для AC 50 Гц.

Примеры использования

• Защита входного кабеля в щите ЩО-70 для группы розеток в офисе.
• Обеспечение безопасности цепи питания насоса в системе водоснабжения.
• Фазовая защита в распределительном шкафу ШРС на производстве.
• Замена сгоревшего элемента в старом ВРУ при ремонте здания.

Практические советы

• Выбирая вставку, проверяйте не только ток, но и тип держателя — он должен точно подходить по размеру 14×51 мм.
• При замене всегда используйте аналогичную вставку с такой же характеристикой (C), номиналом (25 А) и категорией (gL/gG). Замена на более высокий ток опасна!
• Если вставка перегорает часто — проверьте нагрузку на цепь. Возможно, произошла перегрузка или короткое замыкание в оборудовании.
• Храните запасные вставки в сухом месте. Даже новые элементы могут потерять работоспособность при попадании влаги.
• После срабатывания вставки ПВЦ 14х51 25А не восстанавливают — её нужно заменить полностью.
