Плавкая вставка цилиндрическая ПВЦ (14х51) 40А | pvc-14x51-40 EKF

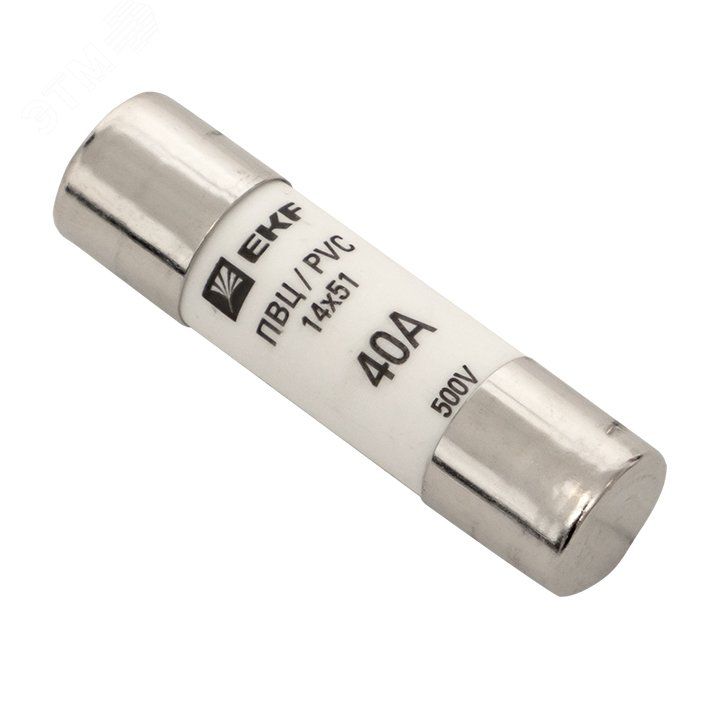

Вставка плавкая цилиндрическая ПВЦ 14х51 40А от EKF — это однополюсный защитный элемент, предназначенный для автоматического отключения цепи при перегрузках и коротких замыканиях. Устанавливается в предохранители типоразмера 14×51 мм в распределительных щитах и используется для защиты кабелей и электрооборудования в условиях промышленной и бытовой сети переменного тока.

Назначение и область применения

Вставка плавкая цилиндрическая ПВЦ 14х51 40А служит для защиты электрических цепей от повреждений, вызванных превышением допустимых токов — как при длительных перегрузках, так и при аварийных коротких замыканиях. После срабатывания вставка перегорает, разрывая цепь и предотвращая выход из строя дорогостоящего оборудования. Индикаторная лампочка на корпусе предохранителя сигнализирует о сработавшей защите.

Применяется в распределительных устройствах: ЩО-70, ВРУ, ШРС, а также в аппаратах управления и коммутации, где требуется надёжная защита однофазных нагрузок до 40 А.

Технические характеристики

• Номинальный ток: 40 А — максимальный постоянный ток, который вставка выдерживает без перегорания;
• Номинальное напряжение: 220 В — рассчитана на работу в сетях переменного тока с напряжением до 220 В;
• Отключающая способность: 50 кА — способна безопасно прервать ток короткого замыкания до 50 тысяч ампер;
• Тип тока: переменный (AC), частота 50 Гц — совместима с обычными сетями в России и странах СНГ;
• Габариты: 14 × 51 мм — соответствует стандартному типоразмеру для установки в предохранители типа ПВЦ;
• Количество полюсов: 1 — защищает одну фазу; для трёхфазных систем требуются три вставки;
• Характеристика расцепления: C — оптимальна для защиты устройств с умеренным пусковым током (например, двигатели, освещение);
• Климатическое исполнение: УХЛ3 — работает при температуре от −40 °C до +40 °C, в помещениях с нормальной влажностью;
• Степень защиты: IP00 — не имеет внешней защиты, требует установки в корпус с защитой;
• Гарантийный срок: 84 месяца — 7 лет со дня изготовления;
• Соответствие стандарту: ГОСТ Р МЭК 60269-1-2010 — сертифицирована по международным требованиям к плавким предохранителям.

Совместимость и монтаж

Вставка плавкая цилиндрическая ПВЦ 14х51 40А устанавливается исключительно в предохранители с гнездами под типоразмер 14×51 мм. Подходит для всех моделей предохранителей, совместимых с этим форматом — в том числе от EKF, IEK, Schneider Electric и других производителей.

Монтаж осуществляется вручную: вставка вставляется в контактные гнёзда аппарата до плотного контакта. Недопустимо применять усилие, превышающее естественную посадку — это может повредить контакты. Перед заменой обязательно отключите питание!

Безопасность и стандарты

Изделие соответствует ГОСТ Р МЭК 60269-1-2010, что гарантирует соответствие требованиям безопасности, термической стойкости и надёжности отключения. Классификация gL/gG указывает на универсальную защиту — как от перегрузок, так и от коротких замыканий. Однако, поскольку степень защиты IP00, вставка не должна использоваться вне герметичного корпуса — риск поражения током и попадания сторонних предметов высок.

Преимущества

• Высокая отключающая способность (50 кА) обеспечивает безопасность даже при серьёзных авариях;
• Срок службы до 7 лет — долговечность при правильном использовании;
• Индикация срабатывания — позволяет быстро диагностировать причину отказа;
• Совместимость с большинством стандартных предохранителей — легко заменяется;
• Подтверждённое соответствие ГОСТ — гарантированное качество и безопасность.

Ограничения применения

• Не применяется в цепях постоянного тока (DC) — только для AC 50 Гц;
• Не подходит для защиты мощных двигателей с высоким пусковым током (>5…7 Iн) — лучше использовать вставки класса D;
• Требует обязательной установки в корпус с защитой — сама вставка не имеет изоляции и не защищена от прикосновения;
• Не рекомендовано использование в условиях повышенной запылённости, влаги или химически активной среды — IP00 не обеспечивает защиту;
• Запрещено восстановление или ремонт — после срабатывания вставка подлежит замене.

Примеры использования

• Защита групповой линии освещения в офисе или производстве;
• Обеспечение безопасности кабельной линии питания станков с асинхронными двигателями;
• Фазовая защита в распределительных щитах ЩО-70 и ВРУ;
• Дополнительная защита вводных автоматических выключателей в зданиях с ограниченной мощностью.

Практические советы

• Выбирая вставку, проверьте, чтобы её номинальный ток (40 А) был равен или чуть меньше номинала защищаемого провода — иначе она не успеет сработать раньше перегрева кабеля;
• При замене используйте только аналогичную вставку — нельзя ставить более высокий номинал (например, 50 А вместо 40 А) — это создаёт опасность возгорания;
• Проверяйте целостность контактов в гнезде перед установкой новой вставки — окисление или деформация снижают надёжность;
• Храните запасные вставки в сухом месте — влага может повлиять на контактные поверхности;
• При частых срабатываниях — ищите причину: возможно, есть короткое замыкание, перегрузка или неисправность оборудования — вставка лишь реагирует, но не устраняет проблему.
