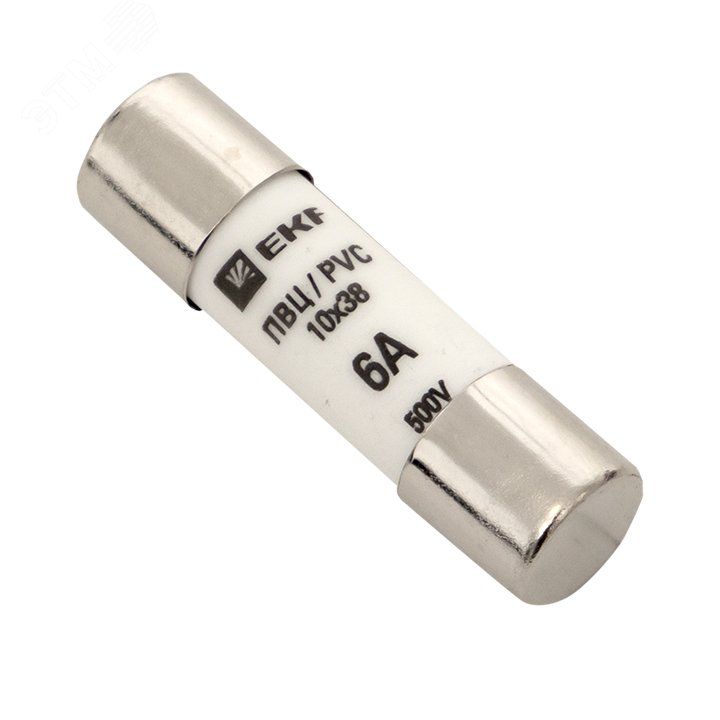

Плавкая вставка цилиндрическая ПВЦ (10х38) 6А | pvc-10x38-6 EKF

Плавкая вставка цилиндрическая ПВЦ 10х38 6А от EKF - это одноразовый защитный элемент, предназначенный для отключения цепи при перегрузках и коротких замыканиях. Устанавливается в аппаратах распределительных устройств, обеспечивает надёжную защиту кабелей и оборудования в условиях переменного тока 50 Гц. Артикул pvc-10x38-6 соответствует стандарту ГОСТ Р МЭК 60269-1-2010.

Назначение и область применения

Плавкая вставка цилиндрическая ПВЦ 10х38 6А используется для защиты электрических цепей от сверхтоков - перегрузок и коротких замыканий. После срабатывания вставка перегорает, разрывая цепь и предотвращая повреждение проводки и оборудования. Подходит для установки в распределительных щитах типа ЩО-70, ВРУ, ШРС, а также в других аппаратах с гнездами под цилиндрические вставки.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который вставка выдерживает без перегорания;
• Номинальное напряжение: 220 В - рабочее напряжение сети переменного тока;
• Род тока: переменный (AC), частотой 50 Гц - совместима с сетями России и стран СНГ;
• Габариты: 10×38 мм - стандартный размер для большинства держателей плавких вставок;
• Отключающая способность: 50 кА - способна безопасно прервать ток короткого замыкания до 50 тысяч ампер;
• Характеристика расцепления: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, освещение);
• Категория применения: gL/gG - универсальная защита кабелей и оборудования;
• Степень защиты IP00 - вставка не имеет собственной изоляции, требует установки в защищённом корпусе;
• Количество полюсов: 1 - однофазное применение;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C и влажности до 98% при 25C;
• Гарантийный срок: 84 месяца - длительный срок хранения и эксплуатации.

Совместимость и монтаж

Плавкая вставка цилиндрическая ПВЦ 10х38 6А устанавливается в специальные держатели на аппаратах - не требует пайки или болтовых соединений. Совместима с любыми держателями, рассчитанными на размер 10×38 мм. Для замены достаточно вынуть старую вставку и вставить новую. Обязательно отключите питание перед заменой. Не используйте вставку без держателя - контакт может нагреваться, что опасно.

Безопасность и стандарты

Изделие соответствует ГОСТ Р МЭК 60269-1-2010 - российскому эквиваленту международного стандарта IEC 60269. Это гарантирует точность характеристик, безопасность срабатывания и соответствие требованиям к пожарной безопасности. Категория gL/gG позволяет использовать её как для защиты кабелей, так и для защиты оборудования. Наличие индикаторной лампы (при наличии в держателе) даёт визуальную сигнализацию срабатывания.

Преимущества

• Высокая отключающая способность (50 кА) - надёжно защищает даже при серьёзных авариях;
• Стандартные размеры 10×38 мм - легко найти замену в любом магазине;
• Характеристика C - хорошо сочетается с типичными нагрузками: светильники, насосы, малые двигатели;
• Долгий срок службы и гарантия 84 месяца - снижают затраты на обслуживание;
• Произведена EKF - известный бренд с контролируемым качеством производства.

Ограничения применения

• Не применяется в цепях постоянного тока (DC) - только для AC 50 Гц;
• IP00 - не защищена от внешних воздействий, должна использоваться исключительно внутри закрытых корпусов;
• Не подходит для защиты мощных двигателей с высоким пусковым током (>5–7×Iн) - лучше выбрать вставку категории D;
• Запрещено использовать с током выше 6 А - возможен риск возгорания или взрыва вставки;
• Не рекомендовано для установки в открытых щитах без защиты от пыли и влаги.

Примеры использования

• Защита групповой линии освещения в офисе или жилом доме;
• Обеспечение безопасности кабельной линии питания насоса или компрессора;
• Монтаж в вводно-распределительном устройстве (ВРУ) многоквартирного дома;
• Дополнительная защита в шкафу распределительном силовом (ШРС) на производстве;
• Замена сработавшей вставки в щите ЩО-70 при перегрузке.

Практические советы

• Выбирая вставку, проверьте, чтобы номинальный ток был равен или чуть меньше расчетного тока нагрузки - не больше!
• При замене всегда используйте аналогичную вставку - те же ток, класс, размер и характеристику (C). Замена на более мощную - опасна!
• Убедитесь, что держатель в щите соответствует размеру 10×38 мм - иначе вставка не войдёт или будет плохо контактировать.
• Если вставка перегорает часто - проверьте нагрузку: возможно, есть короткое замыкание или завышенный ток потребления.
• Храните запасные вставки в сухом месте - влага может вызвать окисление контактов.
