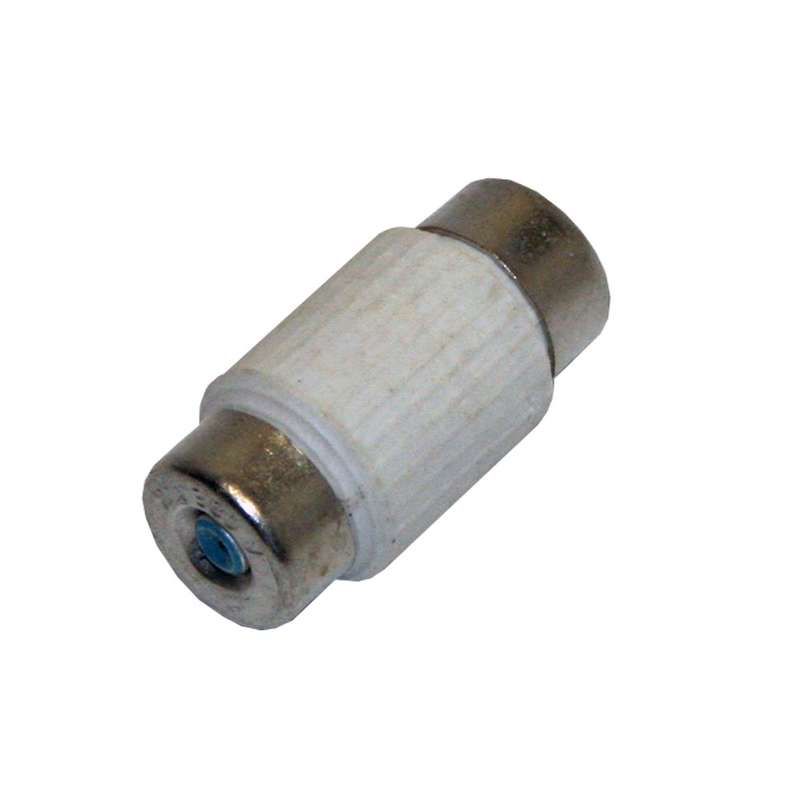

Вставка плавкая ПВД-I 4А У3 И к ПРС Кашин 350010002В004.00ИМ00 КашинЗЭА

Плавкая вставка ПВД-I 4А У3 И к ПРС - это однополюсный предохранитель с номинальным током 4 А, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в промышленном оборудовании и распределительных щитах, совместим с устройствами типа ПРС. Бренд КЗЭА, артикул 350010002в004.00им00.

Назначение и область применения

Плавкая вставка ПВД-I 4А У3 И к ПРС защищает силовые и вспомогательные цепи от аварийных токов - при перегрузке или коротком замыкании она автоматически размыкает цепь, предотвращая повреждение оборудования. Устанавливается исключительно внутри комплектных устройств, таких как шкафы управления, пускатели и распределительные пункты типа ПРС. Подходит для промышленных объектов, жилых и общественных зданий, где требуется надёжная защита низковольтных сетей переменного тока.

Технические характеристики

• Номинальный ток: 4 А - максимальный постоянный ток, который вставка выдерживает без перегорания;
• Номинальное напряжение: 380 В - максимальное рабочее напряжение сети переменного тока;
• Тип изделия: предохранитель - одноразовое защитное устройство;
• Род тока: переменный - работает только в цепях с переменным током;
• Количество полюсов: 1 - защищает одну фазу или один проводник;
• Климатическое исполнение: У3 - рассчитана на работу в условиях умеренного климата, с температурой от −25 C до +40 C и относительной влажностью до 90 %;
• Габарит: 1 - соответствует стандартному размеру для встраивания в устройства серии ПРС;
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий; вставка должна быть установлена внутри корпуса с достаточной степенью защиты;
• Цвет: коричневый - визуальное отличие от других типов вставок.

Совместимость и монтаж

Плавкая вставка ПВД-I 4А У3 И к ПРС предназначена для встраиваемой установки в специальные держатели комплектных устройств серии ПРС. Монтаж выполняется при отключенном питании. Вставка вводится в контактную систему до упора - обеспечивается механический и электрический контакт. Не допускается использование с другими типами держателей, кроме тех, которые сертифицированы для данной модели. Посадочные размеры соответствуют стандарту для изделий ПРС - проверьте соответствие перед заменой.

Безопасность и стандарты

Плавкая вставка ПВД-I 4А У3 И к ПРС изготовлена в соответствии с требованиями ГОСТ Р 50030.5.1 и ГОСТ 15150. Отсутствие степени защиты IP00 требует обязательного размещения в герметичных или защищённых корпусах. Эксплуатация вне защитного кожуха запрещена - риск поражения током и возгорания.

Преимущества

• Высокая точность срабатывания при превышении номинального тока - минимизация ложных срабатываний;
• Простая и надёжная конструкция - отсутствие сложных механизмов снижает вероятность отказа;
• Совместимость с широким кругом промышленных аппаратов серии ПРС - легко заменить при необходимости;
• Устойчивость к колебаниям температуры в рамках исполнения У3 - стабильная работа в помещениях с изменяющимся микроклиматом.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 380 В;
• Не используется на открытом воздухе или во влажных средах без дополнительной защиты - IP00 не защищает от пыли и влаги;
• Не подлежит восстановлению после срабатывания - необходимо заменить новой вставкой того же номинала;
• Не рекомендуется применять в цепях с высокими импульсными нагрузками - возможны ложные срабатывания из-за кратковременных скачков тока.

Примеры использования

• Защита двигателей малой мощности на станках и конвейерах;
• Обеспечение безопасности вспомогательных цепей в пускателях ПРС;
• Фазовая защита в распределительных щитах производственных помещений;
• Автоматическая защита освещения и бытовых приборов в административных зданиях при использовании в составе комбинированных шкафов.

Практические советы

• При замене всегда используйте вставку с таким же номиналом - 4 А. Замена на более высокую величину (например, 6 А) лишает цепь защиты и опасна;
• Перед установкой проверьте состояние держателя - окисление контактов или трещины могут вызвать нагрев и выход из строя даже новой вставки;
• Не затягивайте крепления держателя слишком сильно - это может деформировать корпус вставки и нарушить контакт;
• Храните запасные вставки в сухом месте - повышенная влажность может повлиять на металл плавкого элемента;
• После срабатывания определите причину перегрузки - возможно, проблема в самом оборудовании, а не в вставке.
