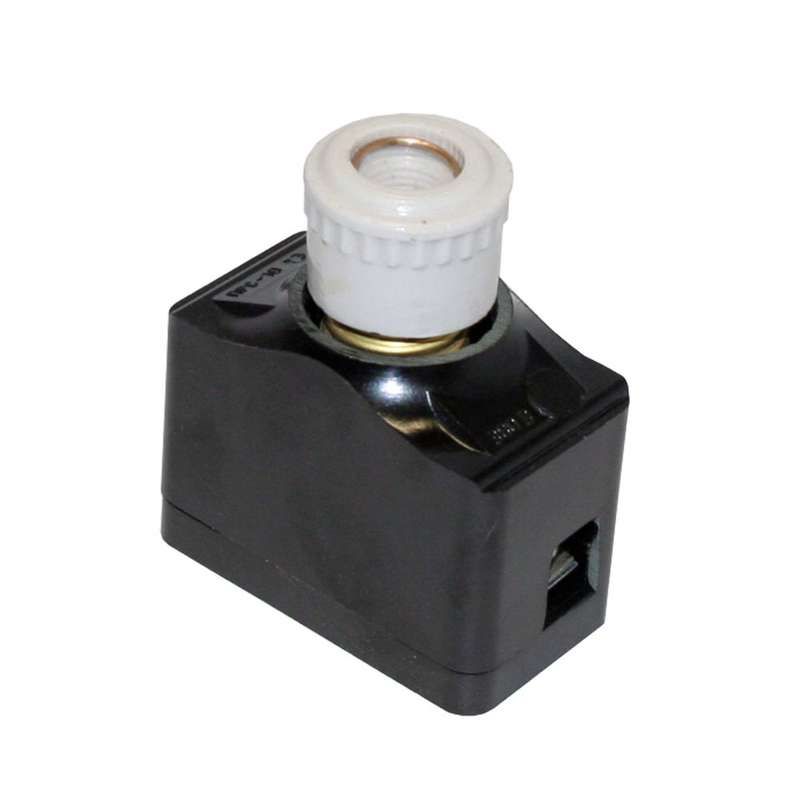

Предохранитель резьбовой ПРС-10 У3-П с плавкой вставкой ПВДI-6.3 У3 И Кашин 310010П02В006.30И000 КашинЗЭА

Предохранитель резьбовой ПРС-10 У3-П с плавкой вставкой ПВДI-6.3 У3 И - это трёхполюсный встраиваемый аппарат для защиты электрических цепей от перегрузок и коротких замыканий. Он сочетает надёжную механическую конструкцию с быстродействующей плавкой вставкой и предназначен для установки в распределительных щитах на объектах с переменным током до 380 В. Бренд КЗЭА г.Кашин обеспечивает соответствие изделий требованиям ГОСТ, а артикул 310010п02в006.30и000 позволяет точно идентифицировать комплект.

Назначение и область применения

Предохранитель резьбовой ПРС-10 У3-П используется для защиты силовых цепей в промышленном оборудовании. Его применяют там, где требуется быстрая отсечка тока при аварийных ситуациях - например, на станках, насосах, конвейерах, в системах управления. Комплект с плавкой вставкой ПВДI-6.3 У3 И рассчитан на работу в сетях с номинальным напряжением до 380 В переменного тока и током до 16 А. Подходит для установки в шкафах, пультах и других закрытых устройствах, защищённых от внешнего воздействия.

Технические характеристики

• Номинальное напряжение: 380 В (переменный ток)
• Номинальный ток: 16 А
• Количество полюсов: 3
• Тип плавкой вставки: ПВДI-6.3 У3 И (вставка с номиналом 6,3 А)
• Характеристика срабатывания: быстрый (класс gL/gG - защита от коротких замыканий и перегрузок)
• Способ монтажа: встраиваемый (устанавливается в специальный держатель)
• Климатическое исполнение: У3 (работает при температуре от −40 C до +40 C, умеренный климат, невысокая влажность)
• Габарит: типоразмер 1 (соответствует стандартной форме для резьбовых предохранителей)
• Степень защиты: IP00 (нет защиты от пыли и воды - требует установки внутри корпуса)
• Цвет: зелёный (визуальное отличие от других типов предохранителей)

Совместимость и монтаж

Предохранитель резьбовой ПРС-10 У3-П совместим с держателями типа ПРС-10, имеющими резьбовое крепление. Монтаж выполняется путём ввинчивания корпуса в патрон до упора. Вставка ПВДI-6.3 У3 И фиксируется внутри корпуса и не подлежит замене - при срабатывании меняется весь комплект. Для правильной работы необходимо использовать только рекомендованную вставку с таким же номиналом тока. Нельзя применять вставки другого типоразмера или класса - это нарушит защитные функции.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60269-1/2 для предохранителей класса gL/gG. Это гарантирует точное срабатывание при перегрузках и коротких замыканиях, снижает риск возгорания. Применение в соответствии с инструкциями производителя исключает опасность поражения током при установленной внутренней сборке. IP00 означает, что предохранитель не имеет собственной изоляции - он безопасен только при использовании в защищённых электрошкафах.

Преимущества

• Высокая надёжность срабатывания благодаря технологии плавкой вставки ПВДI
• Механическая прочность корпуса из термостойкого материала
• Чёткая визуальная идентификация по цвету - зелёный цвет указывает на типоразмер и назначение
• Совместимость со стандартными держателями ПРС-10, распространёнными в промышленных щитах
• Производство на заводе КЗЭА г.Кашин - сертифицированные материалы и контроль качества

Ограничения применения

• Не допускается использование вне закрытых корпусов - степень защиты IP00 не защищает от пыли, влаги и случайного контакта
• Нельзя применять в цепях постоянного тока - предохранитель рассчитан только на переменный ток
• Вставка ПВДI-6.3 У3 И имеет номинал 6,3 А, а сам предохранитель - 16 А; нельзя менять вставку на более мощную - это создаёт риск перегрева проводки
• Не подходит для частых коммутаций - предохранители не предназначены для оперативного включения/выключения
• Климатическое исполнение У3 не предусматривает работу в условиях повышенной запылённости, агрессивных сред или экстремальных температур выше +40 C

Примеры использования

• Защита трёхфазного двигателя 3 кВт на конвейере
• Автоматическая отсечка питания в панели управления станком ЧПУ
• Щитовая защита группы освещения в производственном помещении
• Фазная защита в распределительном щите холодильного оборудования

Практические советы

• При замене всегда используйте оригинальную вставку ПВДI-6.3 У3 И - аналоги могут иметь другие времятоковые характеристики
• Перед установкой проверьте, чтобы держатель был обесточен и не имел следов оплавления - повреждённый контакт вызовет нагрев даже при новой вставке
• Учитывайте посадочный диаметр: типоразмер 1 требует держателя именно этого формата - не подходят модели для типоразмера 2 или 3
• При срабатывании предохранителя обязательно найдите причину перегрузки - часто проблема в неисправном оборудовании, а не в вставке
• Храните запасные комплекты в сухом месте - влага может окислить контакты вставки и снизить надёжность
