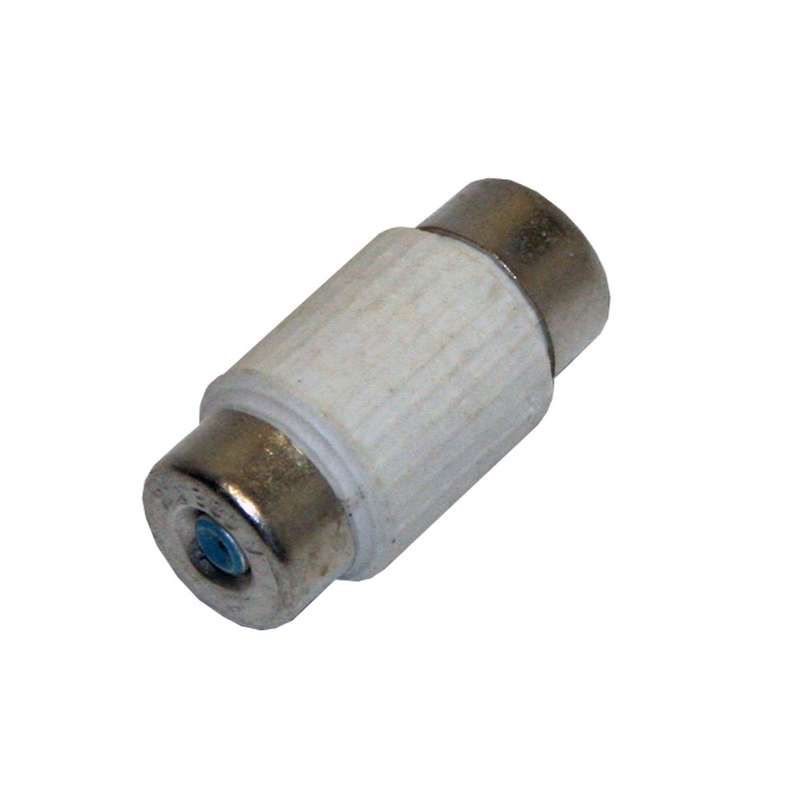

Вставка плавкая ПВД-I 1А У3 И к ПРС Кашин 350010002В001.00ИМ00 КашинЗЭА

Вставка плавкая ПВД-I 1А У3 к ПРС - однополюсная плавкая вставка с номинальным током 1 А, предназначенная для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в коммутирующих аппаратах типа ПРС на предприятиях, в жилых и общественных зданиях. Бренд КЗЭА, артикул 350010002в001.00им00.

Назначение и область применения

Вставка плавкая ПВД-I 1А У3 к ПРС защищает силовые и вспомогательные цепи от повреждений при превышении допустимого тока - как при длительной перегрузке, так и при внезапном коротком замыкании. Устанавливается исключительно внутрь предварительно подготовленных корпусов устройств серии ПРС. Подходит для промышленного оборудования, распределительных щитов, автоматических выключателей с встраиваемой конструкцией.

Технические характеристики

• Номинальный ток: 1 А - максимальный постоянный ток, который вставка способна пропускать без перегорания;
• Номинальное напряжение: 380 В - максимальное рабочее напряжение переменного тока, при котором обеспечивается надёжное отключение;
• Количество полюсов: 1 - защищает одну фазную линию;
• Род тока: переменный - применяется только в сетях AC, не совместима с DC;
• Климатическое исполнение: У3 - рассчитана на работу в помещениях с умеренным климатом, без воздействия осадков и прямого солнечного света;
• Габарит: DI - соответствует стандартному формату вставок для установки в аппараты ПРС;
• Степень защиты: IP00 - не имеет внешней изоляции, требует обязательной установки внутри герметичного корпуса;
• Цвет: красный - визуальный индикатор типоразмера и номинала, отличает её от других вставок в одном щите.

Совместимость и монтаж

Вставка плавкая ПВД-I 1А У3 к ПРС предназначена исключительно для встраивания в контактные устройства серии ПРС. Монтаж осуществляется путём введения в специальные контакты-держатели, расположенные внутри корпуса аппарата. Самостоятельное использование вне ПРС невозможно - отсутствие защиты IP00 делает её опасной при открытой эксплуатации. Перед установкой проверьте соответствие габарита DI и наличие свободного места в держателе. Отсоединяйте питание перед заменой!

Безопасность и стандарты

Вставка соответствует требованиям ГОСТ Р 50030.3 и международным нормам IEC 60269-1 для плавких вставок класса gG. Произведённая компанией КЗЭА, она прошла сертификацию на безопасность работы в условиях промышленных объектов. Однако из-за степени защиты IP00 запрещено применение в местах с доступом людей, сыростью или пылью - только в закрытых, недоступных для прикосновения корпусах.

Преимущества

• Высокая точность срабатывания при превышении тока - минимизация риска повреждения подключённого оборудования;
• Простая и быстрая замена - не требуется демонтаж всего аппарата, достаточно открыть крышку ПРС;
• Цветовая маркировка (красный) позволяет легко определить номинал при обслуживании;
• Совместимость со всей серией ПРС - универсальное решение для множества моделей.

Ограничения применения

• Не используется вне корпусов ПРС - IP00 не защищает от прикосновений, пыли и влаги;
• Подходит только для переменного тока - нельзя использовать в системах постоянного тока;
• Не рекомендовано применение в условиях высокой влажности, пыли или химически активной среде - даже внутри шкафа нужна достаточная степень защиты самого корпуса;
• Не подлежит восстановлению после срабатывания - необходимо менять полностью.

Примеры использования

• Защита двигателей малой мощности в станках с ЧПУ;
• Обеспечение безопасности вспомогательных цепей управления в лифтах и эскалаторах;
• Фазная защита в распределительных щитах жилых домов, где установлены автоматы ПРС;
• Охранная сигнализация и системы контроля доступа с использованием контроллеров на базе ПРС.

Практические советы

• Выбирая вставку, всегда сверьте номинальный ток (1 А) с расчетными нагрузками цепи - переоценка снижает чувствительность, недооценка вызывает частые срабатывания;
• Проверяйте целостность держателя в ПРС до установки новой вставки - окисление или деформация контактов могут вызвать нагрев и выход из строя;
• Заменяйте вставку только аналогичной моделью - другие типоразмеры (например, DII вместо DI) не войдут в держатель;
• После срабатывания найдите причину перегрузки - часто проблема в неисправном оборудовании, а не в самой вставке.
