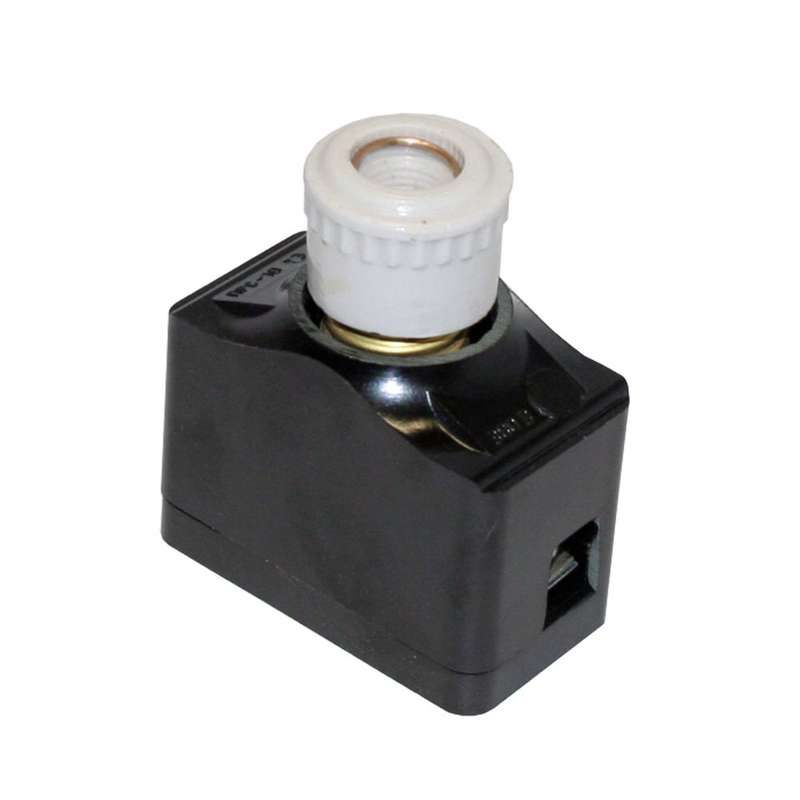

Предохранитель резьбовой ПРС-10 У3-П, 2 А, 380 В, gL/gG КашинЗЭА 310010П02В002.00И000

Предохранитель резьбовой ПРС-10 У3-П с плавкой вставкой ПВДI-2 У3 И Кашин - это трёхполюсный встраиваемый аппарат для защиты цепей переменного тока от перегрузок и коротких замыканий. Предназначен для установки в распределительных щитах и оборудовании с номинальным напряжением до 380 В. Артикул 310010п02в002.00и000 соответствует модели от производителя КЗЭА г.Кашин.

Назначение и область применения

Предохранитель резьбовой ПРС-10 У3-П используется для защиты электрических цепей с током до 2 А. Он применяется в системах управления, автоматике, силовых panel’ах и на промышленном оборудовании, где требуется быстрое отключение при аварии. Подходит для установки в щитах, шкафах и устройствах с ограниченным пространством благодаря компактному типоразмеру 1.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока
• Номинальный ток: 2 А
• Количество полюсов: 3
• Тип вставки: ПВДI-2 У3 И Кашин (плавкая, быстродействующая)
• Категория применения: gL/gG - универсальная защита кабелей и оборудования от перегрузок и коротких замыканий
• Способ монтажа: встраиваемый (устанавливается в специальные гнёзда)
• Климатическое исполнение: У3 - для умеренного климата, температурный диапазон от −40 C до +40 C
• Степень защиты: IP00 - без защиты от внешних воздействий; требует установки в закрытом корпусе
• Характеристика срабатывания: быстрый - отключает цепь за доли секунды при превышении тока
• Цвет: синий - стандартизированная окраска для визуального отличия от других моделей

Совместимость и монтаж

Предохранитель ПРС-10 У3-П совместим с гнёздами типа 1 по ГОСТ 15150. Монтаж выполняется путём ввинчивания в патрон с резьбой. Для работы необходимо использовать только оригинальную вставку ПВДI-2 У3 И Кашин - другие вставки не гарантируют соответствие характеристикам. Перед установкой проверьте целостность резьбы и наличие механических повреждений. Нельзя применять в открытых условиях из-за отсутствия защиты (IP00).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150 и международной классификации gL/gG. Применение в соответствии с нормами ПУЭ обеспечивает безопасность при работе с сетями до 380 В. Отключение происходит без образования дуги вне корпуса, что снижает риск возгорания внутри щита.

Преимущества

• Высокая надёжность срабатывания при кратковременных скачках тока
• Механическая прочность резьбового соединения
• Простой и быстрый замена вставки без инструментов
• Совместимость с широким спектром патронов типа 1
• Стандартная цветовая маркировка упрощает идентификацию

Ограничения применения

• Не предназначен для установки в открытых помещениях - степень защиты IP00 требует герметичного корпуса
• Не работает при постоянном токе - только для переменного тока
• Нельзя использовать с вставками другого номинала - допускается только ПВДI-2 У3 И Кашин на 2 А
• Не рекомендован для частых коммутаций - предохранители не предназначены для оперативного включения/выключения

Примеры использования

• Защита цепей управления станков ЧПУ
• Обеспечение безопасности маломощных насосов и вентиляторов
• Фазовая защита в трёхфазных распределительных щитах
• Автоматические системы освещения с контролируемой нагрузкой

Практические советы

• При замене вставки всегда выключайте питание и используйте изолированный инструмент
• Проверяйте соответствие номинала вставки и нагрузки - превышение тока вызывает ложные срабатывания
• Учитывайте посадочный диаметр патрона - он должен точно соответствовать типоразмеру 1
• Храните запасные вставки в сухом месте - влага снижает надёжность контактов
• При частых срабатываниях проверяйте цепь на короткие замыкания - возможно, проблема не в предохранителе, а в нагрузке
