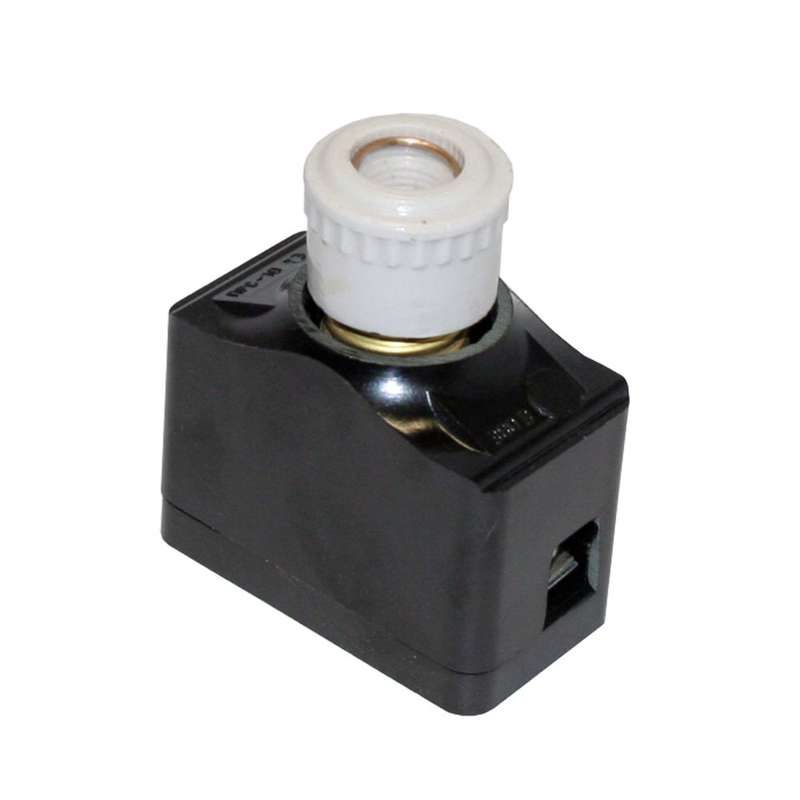

Предохранитель резьбовой ПРС-10 У3-П с плавкой вставкой ПВДI-1 У3 И Кашин 310010П02В001.00И000 КашинЗЭА

Предохранитель резьбовой ПРС-10 У3-П с плавкой вставкой ПВДI-1 У3 И - это встраиваемый защитный аппарат для цепей переменного тока на 380 В, предназначенный для быстрой отсечки перегрузок и коротких замыканий. Бренд КЗЭА г.Кашин выпускает этот предохранитель в типоразмере 1 с красным цветовым кодом, что упрощает идентификацию в распределительных щитах.

Назначение и область применения

Предохранитель резьбовой ПРС-10 У3-П используется для защиты электрооборудования от сверхтоков. Он применяется в силовых цепях с переменным током до 380 В, где требуется надёжная и быстрая аварийная отсечка. Подходит для установки в щитах управления, пультах, распределительных устройствах промышленного оборудования - например, на станках, насосах, конвейерах. Предназначен исключительно для работы с плавкой вставкой ПВДI-1 У3 И, которая является сменной частью системы.

Технические характеристики

• Номинальное напряжение: 380 В (переменный ток)
• Номинальный ток: 1 А
• Количество полюсов: 3
• Тип срабатывания: быстрый - реагирует на короткое замыкание и значительную перегрузку за доли секунды
• Категория применения: gL/gG - обеспечивает защиту кабелей и оборудования от перегрузок и коротких замыканий
• Монтаж: встраиваемый - фиксируется в специальном гнезде через резьбу
• Типоразмер: 1 - соответствует стандартному габариту для предохранителей этого класса
• Степень защиты: IP00 - не имеет внешней защиты от пыли и воды; требует установки в закрытых корпусах
• Цветовой код: красный - указывает на номинальный ток 1 А (по принятой системе маркировки)
• Климатическое исполнение: У3 - рассчитан на работу в помещениях с умеренным климатом, температурой от −40 C до +40 C

Совместимость и монтаж

Предохранитель резьбовой ПРС-10 У3-П совместим только с плавкими вставками типа ПВДI-1 У3 И. Нельзя использовать другие вставки - даже с таким же номиналом тока - из-за различий в конструкции и времени срабатывания. Монтаж выполняется путём ввинчивания в специальный патрон (держатель) с внутренней резьбой. Для правильной установки необходимо соблюдать момент затяжки - слишком слабый контакт вызовет нагрев, слишком сильный - повредит резьбу. После монтажа проверьте плотность соединения и отсутствие люфтов.

Безопасность и стандарты

Предохранитель соответствует требованиям ГОСТ Р 50030.5.1 и международным нормам IEC 60269-1/2 для предохранителей категории gL/gG. Применение в соответствии с этими стандартами гарантирует безопасность при работе в промышленных сетях. Однако из-за степени защиты IP00 использование вне герметичных корпусов запрещено - риск поражения током и попадания посторонних предметов высок.

Преимущества

• Высокая скорость срабатывания - минимизирует повреждение оборудования при КЗ
• Чёткая цветовая маркировка - позволяет быстро определить номинал вставки без тестирования
• Простая замена вставки - не требует замены всего предохранителя при сработке
• Надёжная механическая фиксация - устойчив к вибрациям благодаря резьбовому креплению
• Совместимость с промышленными патронами стандартизированного типоразмера 1

Ограничения применения

• Не предназначен для постоянной нагрузки выше 1 А - возможен преждевременный выход из строя
• IP00 - нельзя применять во влажных, пыльных или открытых зонах без дополнительной защиты
• Не работает с постоянным током - только для переменного тока частотой 50–60 Гц
• Требует точного подбора вставки - использование вставок других серий (например, ПВИ, ПВТ) недопустимо
• Не рекомендован для частого срабатывания - многократные отключения снижают срок службы контактов патрона

Примеры использования

• Защита трёхфазного двигателя мощностью до 0,75 кВт в пускателе
• Фазовая защита вводного автомата в шкафу управления станком
• Обеспечение безопасности цепей управления с малым током (реле, соленоиды)
• Встроенные модули защиты в старых промышленных щитах, где требуется замена по аналогии

Практические советы

• Перед заменой вставки всегда отключите питание и убедитесь, что цепь обесточена
• Проверяйте целостность патрона после каждого срабатывания - признаки подгорания или деформации требуют замены держателя
• При сборке щита используйте только оригинальные патроны от КЗЭА - не все сторонние держатели обеспечивают нужный контакт
• Для удобства обслуживания выделяйте место рядом с предохранителем для хранения запасных вставок ПВДI-1 У3 И
• Не допускайте попадания масла, грязи или влаги на контакты - они увеличивают переходное сопротивление и риск возгорания
