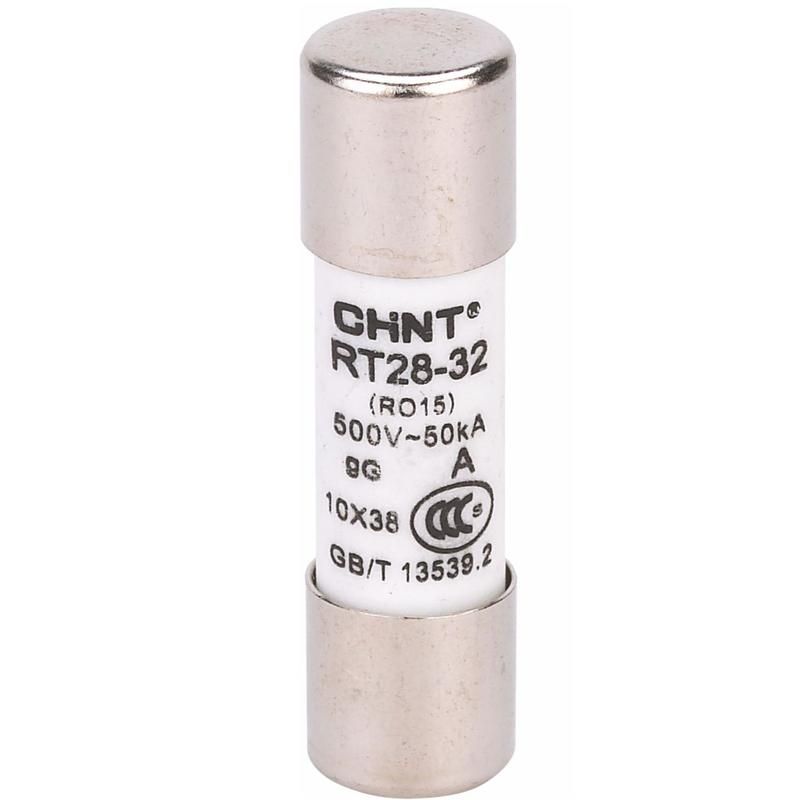

Плавкая вставка цилиндрическая RT28-32 4А 10х38 (R) | 520475 CHINT

Плавкая вставка RT28-32 4А 10×38 (R) от CHINT предназначена для защиты электрооборудования от перегрузок и коротких замыканий. Этот элемент используется в сетях переменного тока до 500 В и часто встречается в щитах управления, силовых шкафах и распределительных устройствах.

Назначение и область применения

RT28-32 4А 10×38 (R) - это цилиндрическая плавкая вставка класса gG, предназначенная для быстрого отключения цепи при аварийных ситуациях: перегреве проводов, скачках тока или коротком замыкании. Подходит для установки в коммутационных аппаратах, распределительных щитах, контакторах и других устройствах с номинальным током до 63 А. Применяется в промышленных системах: станках, насосах, вентиляционных установках, конвейерах.

Технические характеристики

• Номинальный ток: 4 А - максимальный постоянный ток, который вставка выдерживает без ;
• Номинальное напряжение: 500 В AC - работает в сетях переменного тока до этого значения;
• Отключающая способность: 50 кА - способна безопасно прервать ток короткого замыкания до 50 тысяч ампер;
• Категория применения: gL/gG - полная отключающая способность, защищает кабели и оборудование от всех видов перегрузок и КЗ;
• Габариты: 10 × 38 мм - стандартный размер для совместимости с большинством держателей плавких вставок;
• Рабочая частота: 50 Гц - оптимизирована для сети с промышленной частотой России и Европы;
• Имеет сигнализацию: на корпусе установлен неоновый индикатор, который светится при срабатывании вставки - позволяет легко определить причину отказа без вскрытия оборудования.

Совместимость и монтаж

RT28-32 4А 10×38 (R) устанавливается в держатели, соответствующие габаритам 10×38 мм. Убедитесь, что контактные зажимы плотно фиксируют вставку - плохой контакт вызывает нагрев и преждевременный выход из строя. Для замены отключите питание, используйте изолированный инструмент. Нельзя использовать эту вставку в цепях постоянного тока - она рассчитана исключительно на переменный ток 50 Гц.

Безопасность и стандарты

RT28-32 соответствует международному стандарту IEC 60269-1/2 для плавких предохранителей категории gG. Обеспечивает надёжную защиту согласно требованиям безопасности EN 60947 и GOST R МЭК 60269. Индикация сработавшей вставки снижает риск случайного включения повреждённой цепи.

Преимущества

• Высокая отключающая способность (50 кА) обеспечивает безопасность даже при серьёзных КЗ;
• Неоновая индикация позволяет оперативно диагностировать срабатывание без демонтажа;
• Стандартные размеры обеспечивают широкую совместимость с популярными держателями;
• Устойчивость к колебаниям температур и вибраций делает её подходящей для промышленной среды.

Ограничения применения

• Не цепям постоянного тока - только переменный ток 50 Гц;
• Не следует использовать в качестве защиты конденсаторных батарей - для них рекомендованы вставки RT36-00;
• Максимальный ток 4 А - нельзя применять там, где требуется защита выше 63 А; для таких задач выбирайте другие модели серии RT28;
• Не является многоразовым устройством - после срабатывания требует обязательной замены.

Примеры использования

• Защита входного кабеля маломощного станка с управлением через контактор;
• Фазовая защита в распределительном щите промышленного участка;
• Обесточивание насосной группы при возникновении КЗ;
• Автоматическая защита освещения в цеху с высокими нагрузками.

Практические советы

• Перед заменой проверьте, почему сработала вставка - возможно, проблема в самом оборудовании, а не в самой вставке;
• Выбирая аналог, обращайте внимание именно на тип gG, а не aM - они имеют разные характеристики отключения;
• При использовании в условиях повышенной запылённости или влаги убедитесь, что держатель имеет достаточную степень защиты IP54 и выше;
• Не допускайте механического воздействия на корпус вставки - трещины или деформация нарушают герметичность и снижают надёжность;
• Храните запасные вставки в сухом месте, избегайте попадания масла и химических веществ на поверхность.
