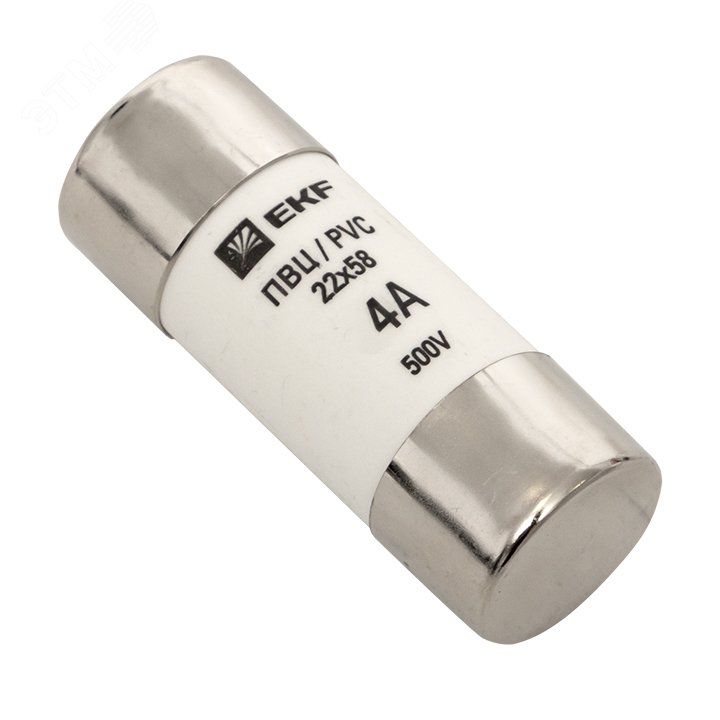

Плавкая вставка цилиндрическая ПВЦ (22х58) 4А EKF PROxima | pvc-22x58-4

Плавкая вставка цилиндрическая ПВЦ 22х58 4А от EKF — это однополюсный защитный элемент, предназначенный для автоматического отключения цепи при перегрузках и коротких замыканиях. Устанавливается в аппаратах с гнездовым контактом, применяется в промышленных и жилых распределительных системах.

Назначение и область применения

Плавкая вставка цилиндрическая ПВЦ 22х58 4А защищает электрооборудование от повреждений из-за превышения допустимого тока. Она используется там, где требуется надёжная и быстрая реакция на аварийные режимы — в частности, в распределительных щитах ЩО-70, вводно-распределительных устройствах ВРУ и силовых шкафах ШРС. Подходит для защиты кабельных линий, двигателей, освещения и другого оборудования, работающего от сети переменного тока 220 В.

Технические характеристики

• Номинальный ток: 4 А — максимальный постоянный ток, который вставка выдерживает без перегорания;
• Номинальное напряжение: 220 В — рабочее напряжение сети, для которой рассчитана вставка;
• Отключающая способность: 50 кА — максимальный ток короткого замыкания, который вставка может безопасно прервать;
• Тип тока: переменный (AC), частотой 50 Гц — совместима с сетями России и стран СНГ;
• Категория применения: gL/gG — обеспечивает защиту как от длительных перегрузок, так и от высоких токов КЗ; подходит для широкого спектра нагрузок;
• Габариты: 22×58 мм — стандартный размер для установки в типовые держатели;
• Количество полюсов: 1 — одна вставка защищает один фазный проводник;
• Климатическое исполнение: УХЛ3 — работает при температуре от −40 °C до +40 °C и в условиях повышенной влажности;
• Степень защиты: IP00 — не имеет внешней защиты, требует установки в корпус или держатель;
• Гарантийный срок: 84 месяца — подтверждает долговечность и качество изготовления.

Совместимость и монтаж

Плавкая вставка цилиндрическая ПВЦ 22х58 4А устанавливается исключительно в специализированные держатели типа “на аппарат” — то есть в устройства с контактными гнёздами, соответствующими её форме и размерам. Не подлежит монтажу вручную или в открытую. Совместима с держателями, соответствующими ГОСТ Р МЭК 60269-1-2010. Для замены необходимо отключить питание, извлечь старую вставку и вставить новую, соблюдая полярность (если предусмотрена конструкцией держателя).

Безопасность и стандарты

Изготовлена в соответствии с ГОСТ Р МЭК 60269-1-2010 — международным стандартом на плавкие предохранители низкого напряжения. Обеспечивает классическую двухступенчатую защиту: медленное срабатывание при перегрузке и мгновенное — при КЗ. Индикаторная лампочка на держателе сигнализирует о сработавшей вставке, что ускоряет диагностику отказа.

Преимущества

• Высокая отключающая способность (50 кА) — надёжно защищает даже при серьёзных авариях;
• Совместимость с большинством промышленных и бытовых держателей благодаря стандартизованным габаритам 22×58 мм;
• Категория gL/gG позволяет использовать в самых разных сценариях — от слаботочных цепей до мощных двигателей;
• Долгий гарантийный срок (7 лет) указывает на стабильное качество производства EKF;
• Работает в суровых климатических условиях (УХЛ3), что важно для объектов вне помещений или в неотапливаемых зонах.

Ограничения применения

• Не предназначена для работы в цепях постоянного тока (DC) — только для AC 50 Гц;
• Степень защиты IP00 требует обязательной установки в закрытый корпус или держатель — нельзя использовать на открытом воздухе без защиты;
• Не подходит для защиты чувствительной электроники (например, компьютеров, PLC) — для этого нужны более точные устройства, такие как автоматические выключатели с токоограничением;
• После срабатывания вставка подлежит замене — восстановлению не поддаётся.

Примеры использования

• Защита входного кабеля в щите ЩО-70, питающем группу розеток;
• Фазовая защита двигателя насоса в системе водоснабжения;
• Обесточивание цепи освещения при КЗ в светильниках;
• Дополнительная защита ввода в многоквартирном доме перед основным автоматом.

Практические советы

• Выбирая вставку, всегда сверяйте номинальный ток (4 А) с расчетным током нагрузки — он должен быть немного выше максимального рабочего тока, но ниже допустимого для кабеля;
• Проверьте, чтобы держатель имел точно такой же размер (22×58 мм); использование несоответствующего держателя опасно;
• При замене используйте только оригинальные вставки — аналоги могут иметь отличную временятоковую характеристику;
• Если вставка перегорает часто — проверьте цепь на наличие КЗ, перегрузки или неисправного оборудования, а не просто меняйте вставку;
• Помните: ПВЦ 22х58 4А — это расходный элемент. Храните запасные экземпляры на объекте для оперативного ремонта.
