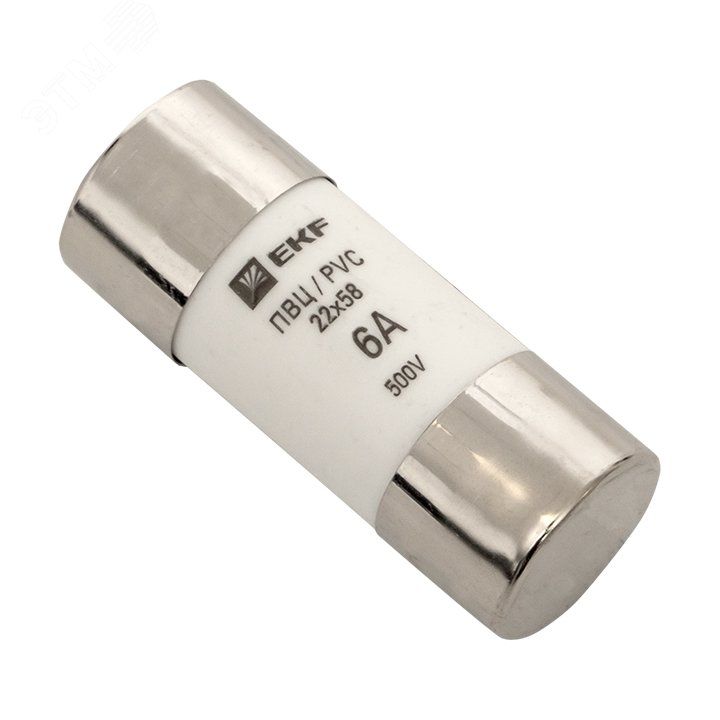

Плавкая вставка цилиндрическая ПВЦ (22х58) 6А PROxima - pvc-22x58-6 EKF pvc-22х58-6

Плавкая вставка цилиндрическая ПВЦ 22х58 мм 6А от EKF предназначена для защиты электрических цепей от перегрузок и коротких замыканий. Эта вставка используется в распределительных щитах и промышленном оборудовании, где требуется надёжная и проверенная защита. Артикул pvc-22x58-6 соответствует стандартным габаритам и номинальному току 6 А.

Назначение и область применения

Плавкая вставка цилиндрическая ПВЦ 22х58 мм 6А - это сменный элемент плавкого предохранителя, который автоматически размыкает цепь при превышении допустимого тока. Она защищает кабельные линии, электрооборудование и устройства управления от повреждений из-за перегрузок или коротких замыканий.

Используется в распределительных системах: щитах ЩО-70, вводно-распределительных устройствах (ВРУ), шкафах ШРС, а также в промышленных установках на станках, конвейерах и других аппаратах с переменным током до 220 В.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который вставка выдерживает без срабатывания.
• Номинальное напряжение: 220 В - рабочее напряжение сети переменного тока (AC).
• Габариты: 22×58 мм - стандартный размер для совместимости с большинством держателей плавких вставок.
• Отключающая способность: 50 кА - максимальный ток короткого замыкания, который вставка может безопасно прервать.
• Категория применения: gL/gG - универсальная защита для кабелей и распределительных устройств; обеспечивает селективность и координированную работу с другими защитными элементами.
• Характеристика расцепления: C - средняя времятоковая характеристика, подходящая для нагрузок с умеренным пусковым током (например, двигатели, освещение).
• Гарантийный срок: 84 месяца - длительная гарантия от производителя EKF.

Совместимость и монтаж

Плавкая вставка цилиндрическая ПВЦ 22х58 мм 6А совместима со всеми стандартными держателями, рассчитанными на размер 22×58 мм. Установка выполняется вручную: вставка вставляется в держатель до фиксации. Перед заменой обязательно отключите питание.

Не используйте вставки с другим номиналом вместо 6 А - это нарушает защитные функции всей системы. Для правильной работы проверьте соответствие посадочных мест в держателе и наличие механических зажимов, обеспечивающих плотный контакт.

Безопасность и стандарты

Вставка соответствует международным требованиям IEC 60269-1/2 для класса gL/gG. Конструкция обеспечивает безопасное отключение даже при высоких токах КЗ (до 50 кА). Индикаторная лампочка на корпусе держателя сигнализирует о сработавшей вставке - это позволяет быстро определить причину отказа.

Преимущества

• Высокая отключающая способность (50 кА) - надёжная защита даже в условиях аварийных режимов.
• Стандартные габариты 22×58 мм - легко заменяема в существующих щитах без модификаций.
• Категория gL/gG и характеристика C - баланс между чувствительностью и устойчивостью к кратковременным перегрузкам.
• Долгий срок службы и 84 месяца гарантии от EKF - снижают затраты на обслуживание.

Ограничения применения

Плавкая вставка цилиндрическая ПВЦ 22х58 мм 6А не предназначена для защиты цепей постоянного тока (DC). Также не рекомендуется использовать её в сетях выше 220 В переменного тока - возможен риск пробоя и некорректного отключения.

Не применяйте в экстремальных температурных условиях ниже -25 C и выше +60 C без дополнительного теплового контроля - это влияет на точность срабатывания.

Примеры использования

• Защита входного кабеля в щите ЩО-70 для группы розеток.
• Фазовая защита маломощного асинхронного двигателя (до 1,5 кВт) в промышленном оборудовании.
• Автоматическая защита светильников и группового освещения в административных зданиях.
• Дополнительная защита ввода в частный дом через ВРУ.

Практические советы

• При замене всегда используйте вставку того же номинала (6 А) и типа - замена на более высокий ток делает систему опасной.
• Проверяйте состояние держателя перед установкой новой вставки: окисление контактов или трещины требуют ремонта.
• Если вставка перегорела несколько раз за короткий период - ищите причину: короткое замыкание, перегрузка или неисправность оборудования.
• Храните запасные вставки в сухом месте, избегая воздействия влаги и пыли - это продлевает срок годности.
