Вставка плавкая НПН2-60-6,3А-У3 | 110776 КЭАЗ

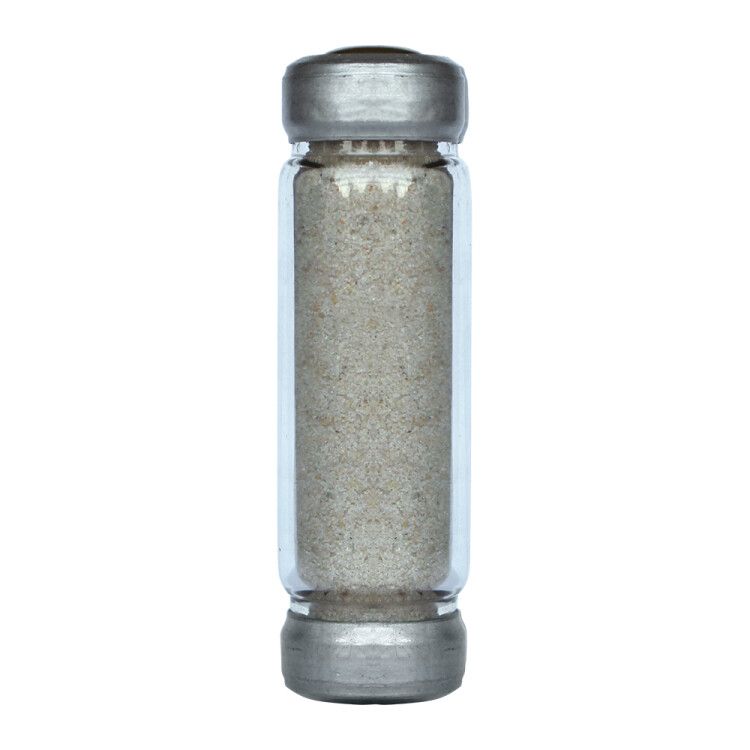

Вставка плавкая НПН2-60 6,3А У3 от КЭАЗ - это однополюсный цилиндрический предохранитель, предназначенный для защиты силовых цепей переменного тока от перегрузок и коротких замыканий. Применяется в аппаратах управления и распределительных устройствах, где требуется надёжная и проверенная временем защита. Артикул 110776 соответствует серийному решению НПН2 от КЭАЗ.

Назначение и область применения

Вставка плавкая НПН2-60 6,3А У3 используется для защиты электрических цепей от сверхтоков - перегрузок и коротких замыканий. Относится к категории gR, что означает её применение именно в защите полупроводниковых устройств и силового оборудования. Подходит для установки в выключатели, контакторы, рубильники и другие аппараты, работающие в условиях промышленного производства. Область применения - силовые цепи с переменным током частотой 50/60 Гц, напряжением до 380 В.

Технические характеристики

• Номинальный ток: 6,3 А - максимальный постоянный ток, который вставка способна проводить без повреждений;
• Номинальное напряжение: 380 В - максимальное рабочее напряжение сети, для которой рассчитана вставка;
• Разрывная мощность: 10 кА - максимальная величина тока короткого замыкания, которую вставка может безопасно прервать;
• Тип тока: переменный (AC) - работает только в сетях с изменяющимся направлением тока;
• Категория применения: gR - специализирована для защиты чувствительных полупроводниковых элементов (например, преобразователей частоты, выпрямителей);
• Климатическое исполнение: У3 - допустимый диапазон температур от -10 до +55 C, умеренный климат с возможностью работы в помещениях с контролируемой влажностью;
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий; вставка должна устанавливаться внутри корпуса или щита;
• Габариты: 78×22,5×0 мм - физические размеры, совпадающие со стандартными гнездами для втычных вставок типа НПН2;
• Потери мощности: 3 Вт - энергия, теряемая в виде тепла при прохождении номинального тока, влияет на нагрев в месте установки;
• Нормативные документы: ГОСТ 17242-86, ТУ3424-050-05758109-2009 - соответствие требованиям российских стандартов.

Совместимость и монтаж

Вставка плавкая НПН2-60 6,3А У3 имеет втычное исполнение и предназначена для установки в специальные держатели (патроны) типоразмера НПН2. Монтаж осуществляется на аппарат - то есть вставка вставляется в контактную группу уже установленного устройства, такого как автоматический выключатель или комбинированный предохранительный разъединитель. Для правильной работы необходимо использовать только совместимые держатели с аналогичным шагом контактов и механическими фиксаторами. Не рекомендуется использовать вставку в патронах других типов (например, DIAZED или NH), так как это нарушит условия безопасности и надёжности.

Безопасность и стандарты

Вставка соответствует ГОСТ 17242-86 и техническим условиям ТУ3424-050-05758109-2009, что гарантирует её соответствие требованиям безопасности и взаимозаменяемости. Категория gR обеспечивает избирательное срабатывание при малых перегрузках, снижая риск повреждения полупроводниковой начинки оборудования. Степень защиты IP00 требует обязательного размещения в закрытом корпусе - использование вне защитной оболочки запрещено. Код в реестре РЭ-2496/20 подтверждает легальность выпуска и возможность учёта в системах государственного контроля.

Преимущества

• Высокая разрывная способность (10 кА) позволяет эффективно работать даже в сетях с высокой токовой нагрузкой;
• Малые потери мощности (3 Вт) снижают нагрев в зоне установки и продлевают срок службы держателя;
• Специальная категория gR делает вставку идеальной для современных частотных преобразователей и импульсных источников питания;
• Фирменное качество КЭАЗ - проверенные материалы, точная технология изготовления, долговечность в условиях промышленной эксплуатации;
• Широкая распространённость в России - легко найти замену, держатели и комплектующие.

Ограничения применения

• Не применяется в цепях постоянного тока - только для AC 50/60 Гц;
• IP00 исключает использование вне герметичных или закрытых корпусов - нельзя устанавливать на открытых панелях или в сырых местах;
• Запрещено использовать с током выше 6,3 А - превышение вызывает неконтролируемое сгорание и опасность возгорания;
• Не подходит для защиты слаботочных цепей (например, сигнализация, управление) - слишком большая инерционность и порог срабатывания;
• Температурный диапазон ограничен: ниже -10 C и выше +55 C возможны изменения характеристик срабатывания.

Примеры использования

• Защита входных цепей частотных преобразователей на заводах;
• Обеспечение безопасности силовых контуров в станках ЧПУ;
• Комплектация шкафов управления насосных станций и конвейерных линий;
• Замена старых вставок в оборудовании, собранном по нормам ГОСТ 17242-86;
• Установка в модульные системы распределения энергии с панельными держателями НПН2.

Практические советы

• При замене всегда используйте оригинальную вставку НПН2-60 6,3А У3 - не заменяйте другими типами, даже при совпадении тока, чтобы сохранить характеристики gR;
• Проверьте состояние держателя перед установкой: окисленные или деформированные контакты снижают надёжность и увеличивают нагрев;
• Убедитесь, что выбранный держатель соответствует габаритам 78×22,5 мм - отклонение в размерах может привести к плохому контакту;
• При работе в среде с пылью или вибрациями выбирайте держатели с уплотнениями и фиксацией - сама вставка не защищена от внешнего воздействия;
• Не забудьте отключить питание перед заменой - даже при отключенном автомате возможен остаточный заряд в конденсаторах.
