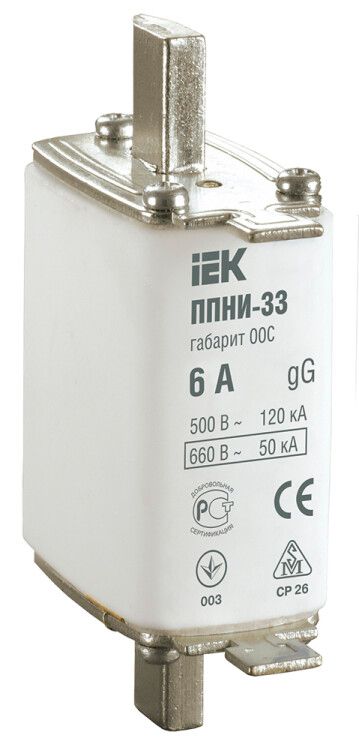

Плавкая вставка предохранителя ППНИ-33, габарит 00С, 6А | DPP11-006 IEK

Вставка плавкая предохранителя ППНИ-33, габарит 00С, 6А от IEK - это однополюсный коммутирующий элемент для защиты цепей от перегрузок и коротких замыканий. Артикул dpp11-006 рассчитан на работу в сетях переменного тока до 690 В и применяется в промышленном оборудовании, где требуется надежная и проверенная защита.

Назначение и область применения

Вставка плавкая предохранителя ППНИ-33, габарит 00С, 6А предназначена для защиты электрических цепей от сверхтоков - как при длительной перегрузке, так и при внезапном коротком замыкании. Она используется в системах с переменным током частотой 50 Гц, в том числе в однофазных и трёхфазных сетях.

Применяется в следующих типах оборудования:

• Вводно-распределительные устройства (ВРУ)
• Распределительные щиты и шкафы (ШР, ШРС, ПР)
• Ящики и шкафы управления
• Щиты освещения и силовые щиты низкого напряжения (ШРПНН)
• Оборудование трансформаторных подстанций (ЩО)

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который вставка выдерживает без срабатывания.
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети, для которой предназначена вставка.
• Отключающая способность: 150 кА - максимальный ток короткого замыкания, который вставка способна безопасно прервать.
• Категория применения: gL/gG - универсальный класс для защиты кабелей и оборудования от перегрузок и КЗ; совместима с большинством промышленных автоматических выключателей и контакторов.
• Габарит: 00С - стандартизированный размер, соответствует посадочному месту в аппаратах с этим типоразмером.
• Тип монтажа: втычное - устанавливается в специальные держатели без инструментов.
• Индикатор состояния: передний - позволяет визуально определить сработавшую вставку через окно в корпусе аппарата.
• Степень защиты: IP00 - вставка не имеет собственной защиты от внешних воздействий; требует установки в защищённый корпус.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допустима повышенная влажность, подходит для помещений с умеренным климатом.
• Срок службы: 15 лет - гарантийный срок эксплуатации при соблюдении условий применения.
• Количество полюсов: 1 - одна вставка защищает один проводник фазы.
• Нормативные документы: ГОСТ Р 50339.0–92, ГОСТ Р 50339.2–92 - соответствие российским стандартам на плавкие вставки.

Совместимость и монтаж

Вставка ППНИ-33, габарит 00С, 6А совместима со всеми устройствами, предназначенными для установки вставок этого типоразмера. Подходит для держателей, установленных в автоматах, рубильниках, контактных аппаратах и распределительных щитах.

Монтаж выполняется путём введения контактов вставки в зажимы держателя. Нет необходимости использовать инструменты - достаточно плотно вставить её до упора. Перед установкой необходимо убедиться, что питание отключено.

Внимание: вставка не является герметичной. Её нельзя устанавливать вне корпуса или в условиях открытого доступа к токоведущим частям.

Безопасность и стандарты

Вставка соответствует требованиям ГОСТ Р 50339.0–92 и ГОСТ Р 50339.2–92, которые регламентируют безопасность, механическую прочность и электрические параметры плавких вставок. Применение в соответствии с этими стандартами обеспечивает соответствие нормам безопасности при проектировании и обслуживании электроустановок.

Преимущества

• Высокая отключающая способность (150 кА) - надёжно прерывает даже самые мощные КЗ.
• Чёткий визуальный индикатор срабатывания - снижает время диагностики отказа.
• Совместимость с широким спектром аппаратов благодаря стандартному габариту 00С.
• Долгий срок службы (15 лет) при правильной эксплуатации.
• Подтверждённое соответствие российским стандартам - легко сертифицируется в проектах.

Ограничения применения

• Не предназначена для работы в цепях постоянного тока (DC) - только для переменного тока AC.
• Степень защиты IP00 требует обязательной установки внутри закрытых корпусов - запрещено использование на открытом воздухе или во влажных средах без изоляции.
• Не подходит для защиты чувствительной электроники - предназначена для защиты кабелей и двигателей, а не для точечной защиты плат.
• Не рекомендуется применять в условиях температур ниже −40 C или выше +40 C - выход за пределы UHL3 может повлиять на надёжность срабатывания.

Примеры использования

• Защита входного кабеля питания в щите ВРУ на 6 А.
• Фазовая защита двигателя 4 кВт в шкафу управления.
• Ограничение тока в цепи освещения в производственном цеху.
• Дополнительная защита ввода в распределительный пункт ШРС.

Практические советы

• Выбирая вставку, всегда сверяйте номинальный ток с расчетным током нагрузки - не используйте вставку с запасом более чем на 20%, чтобы сохранить чувствительность защиты.
• При замене обязательно используйте аналогичную модель - замена на другую марку или габарит может нарушить координацию защиты всей системы.
• Проверяйте целостность вставки визуально после каждого срабатывания - даже если она кажется “неповрежденной”, внутренняя часть могла деформироваться.
• Учитывайте посадочный диаметр держателя - габарит 00С требует точного соответствия размеров. Не пытайтесь адаптировать её под другие типоразмеры.
• При использовании в многополюсных системах каждая фаза должна иметь свою отдельную вставку ППНИ-33 - не используйте одну вставку для нескольких фаз.
