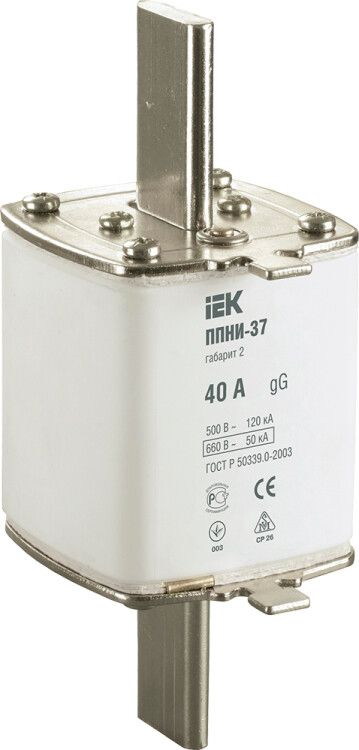

Плавкая вставка предохранителя ППНИ-37, габарит 2, 40А | DPP40-040 IEK

Плавкая вставка предохранителя ППНИ-37, габарит 2, 40 А - это однополюсный втычной предохранитель серии ППNI, предназначеный для защиты цепей от перегрузок и коротких замыканий в промышленном оборудовании. Бренд IEK обеспечивает соответствие изделию нормам ГОСТ, а артикул dpp40-040 позволяет точно идентифицировать модель при закупке.

Назначение и область применения

Плавкая вставка предохранителя ППНИ-37, габарит 2, 40 А используется для защиты электрических цепей переменного тока от сверхтоков - как при длительных перегрузках, так и при аварийных коротких замыканиях. Применяется в системах с рабочим напряжением до 690 В и частотой 50 Гц.

• Вводно-распределительные устройства (ВРУ)
• Распределительные щиты и шкафы (ШР, ШРС, ПР)
• Щиты освещения и управления (ЩО, ШРПНН)
• Оборудование трансформаторных подстанций
• Промышленные станки, конвейеры, насосы

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который вставка выдерживает без срабатывания
• Номинальное напряжение: 690 В - максимальное напряжение сети, для которой рассчитана вставка
• Тип тока: Переменный (AC) - работает только в сетях переменного тока
• Габарит: 2 - соответствует стандартному размеру для втычных предохранителей, совместимому с держателями ППНИ-2
• Категория применения: gL/gG - универсальный тип, защищает как кабели, так и оборудование от перегрузок и КЗ
• Отключающая способность: 150 кА - способна безопасно прервать ток короткого замыкания до этого значения
• Исполнение: Втычное - устанавливается в держатель путём вставления контактов
• Количество полюсов: 1 - защищает одну фазу или один проводник
• Индикатор состояния: Передний - визуально показывает сработавшую вставку через окно в корпусе
• Степень защиты: IP00 - не имеет внешней защиты; требует установки в защищённый корпус или держатель
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от -40C до +40C, повышенной влажностью
• Срок службы: 15 лет - гарантируемый срок работы при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ Р 50339.0-92, ГОСТ Р 50339.2-92 - соответствует российским стандартам на предохранители

Совместимость и монтаж

Плавкая вставка предохранителя ППНИ-37, габарит 2, 40 А устанавливается исключительно в держатели предохранителей серии ППНИ с габаритом 2. Монтаж осуществляется на аппарат - то есть вставка вставляется в специальные зажимы внутри распределительного устройства. Для надёжного соединения важно проверить целостность контактных площадок в держателе перед установкой. Напряжение питания должно быть переменным, не выше 690 В.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50339.0 и ГОСТ Р 50339.2, что гарантирует его безопасную работу в промышленных условиях. Индикация срабатывания позволяет оперативно определить отказ. Однако из-за степени защиты IP00 вставка не защищена от прикосновений и попадания сторонних предметов - поэтому обязательна установка в закрытые корпуса или держатели с защитными крышками.

Преимущества

• Высокая отключающая способность (150 кА) - надёжная защита даже при серьёзных КЗ
• Чёткая визуальная индикация срабатывания - снижает время диагностики
• Совместимость с широким спектром держателей ППНИ-2
• Долгий срок службы - до 15 лет при правильной эксплуатации
• Подтверждённое соответствие российским стандартам - легко проходит сертификацию объектов

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока (AC)
• Не может использоваться вне держателя - IP00 требует обязательной механической защиты
• Не рекомендовано применение в условиях температуры ниже -40C или выше +40C
• Не подходит для защиты чувствительной электроники - предназначена для мощных нагрузок, а не для точной защиты микросхем
• Один полюс - для трёхфазных систем требуется три вставки, установленные в отдельные держатели

Примеры использования

• Защита входного автомата в ВРУ на 40 А
• Фазовая защита двигателя 30 кВт в шкафу управления
• Автоматическая защита группы светильников в распределительном щите
• Дополнительная защита кабельной линии от КЗ в промышленном цехе

Практические советы

• Выбирая вставку, всегда сверяйте номинальный ток с расчетным током нагрузки - не используйте вставку с запасом более чем на 20%
• При замене обязательно отключите питание и проверьте, что держатель не поврежден - деформированные контакты вызывают нагрев
• При наличии нескольких вставок в одном устройстве - помечайте их по фазам, чтобы избежать ошибок при обслуживании
• Проверяйте наличие индикатора срабатывания после каждого отключения - если он не активирован, возможно, проблема в другом элементе цепи
• Для систем с высокими пусковыми токами (например, двигатели) убедитесь, что выбранная вставка ППНИ-37, габарит 2, 40 А не будет ложного срабатывания - её характеристики gG подходят для таких режимов
