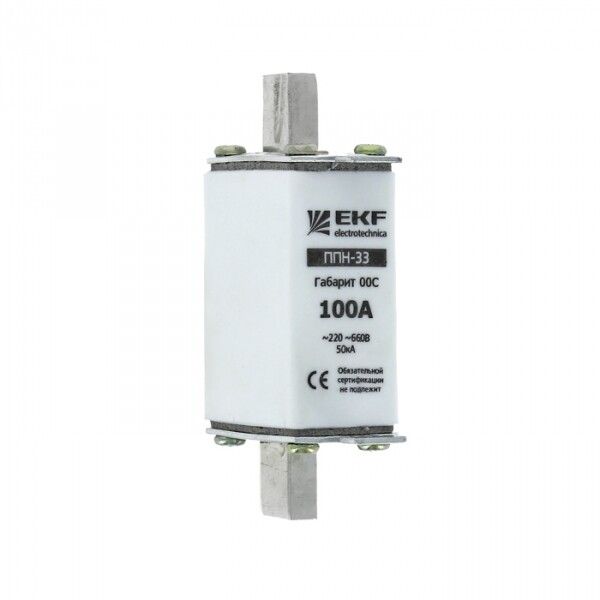

Вставка плавкая ППН-33 100/10А габарит 00C PROxima EKF fus-33/100/10

Плавкая вставка ППН-33 100/10А габарит 00С от EKF - это однополюсный предохранитель для защиты цепей переменного тока от перегрузок и коротких замыканий. Применяется в распределительных щитах и промышленных установках с напряжением до 660 В. Артикул fus-33/100/10 соответствует серии PROxima.

Назначение и область применения

Плавкая вставка ППН-33 100/10А габарит 00С защищает кабельные линии, силовое оборудование и электрощиты от повреждений при перегрузках и коротких замыканиях. Подходит для использования в низковольтных системах переменного тока частотой 50 Гц с напряжением до 660 В. Устанавливается в коммутационные аппараты и распределительные устройства, такие как ЩО-70, ВРУ1, ШРС1 и аналогичные.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 660 В
• Отключающая способность: 50 кА - способна безопасно прервать высокие токи КЗ
• Род тока: переменный (AC), 50 Гц
• Количество полюсов: 1
• Габарит: 00C - компактный формат, совместимый со стандартными держателями
• Категория применения: gL/gG - обеспечивает защиту как кабелей, так и оборудования
• Материал корпуса: пластик
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в закрытую сборку
• Диапазон рабочих температур: от -40 до +55 C
• Климатическое исполнение: УХЛ3 - рассчитана на умеренный и холодный климат с возможностью работы в помещениях с повышенной влажностью
• Способ монтажа: монтажная плата - фиксируется в специальных держателях на панели
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Плавкая вставка ППН-33 100/10А габарит 00С совместима с держателями, предназначенными для габарита 00C. Монтаж осуществляется на монтажную плату через стандартные контактные площадки. Для установки и замены рекомендуется использовать универсальный съемник - это исключает риск повреждения корпуса и снижает вероятность поражения током. Корпус не герметичен, поэтому вставка должна быть установлена внутри закрытого корпуса или распределительного устройства.

Безопасность и стандарты

Плавкая вставка ППН-33 100/10А габарит 00С соответствует требованиям ГОСТ Р 50339.1-92. Категория применения gL/gG гарантирует соответствие международным нормам для быстродействующих предохранителей. Наличие индикатора срабатывания позволяет визуально определить, что вставка сработала, что ускоряет диагностику отказов.

Преимущества

• Высокая отключающая способность (50 кА) - надежно прерывает даже крупные токи КЗ
• Компактные размеры - на 15% меньше, чем у старых моделей ПН-2, экономит место в щите
• Низкие потери мощности - на 40% ниже, чем у ПН-2, снижают нагрев и энергопотери
• Индикатор срабатывания - позволяет быстро выявить неисправность без тестирования
• Удобство замены - благодаря унифицированному габариту и применению съемника

Ограничения применения

• Не предназначена для постоянного использования вне закрытого корпуса - степень защиты IP00 не допускает открытой эксплуатации
• Подходит только для переменного тока - не используется в цепях постоянного тока
• Не рекомендуется для установки в условиях сильной вибрации без дополнительной фиксации - возможно ослабление контактов
• Пластиковый корпус менее термостойкий, чем керамический - не следует применять в местах с локальным перегревом

Примеры использования

• Защита входных кабелей в распределительном щите ЩО-70
• Обеспечение безопасности насосов, вентиляторов и конвейеров в промышленных панелях
• Функциональная защита автоматических выключателей в составе ВРУ1
• Дополнительная защита в слаботочных цепях управления при наличии основного автомата

Практические советы

• Выбирая плавкую вставку ППН-33 100/10А габарит 00С, проверьте соответствие габарита 00C вашему держателю - неверный размер не позволит установить вставку
• При замене всегда используйте съемник; руками трогать вставку после срабатывания опасно - внутренние части могут быть горячими
• Если вставка срабатывает часто - проверьте нагрузку цепи, возможно, требуется увеличение сечения кабеля или изменение номинала
• Для условий с низкими температурами (до -40 C) убедитесь, что щит не подвергается конденсации - влага может вызвать коррозию контактов
• Эта вставка не является заменой для предохранителей с более высокой степенью защиты (например, IP65); для открытых сред выбирайте другие решения
