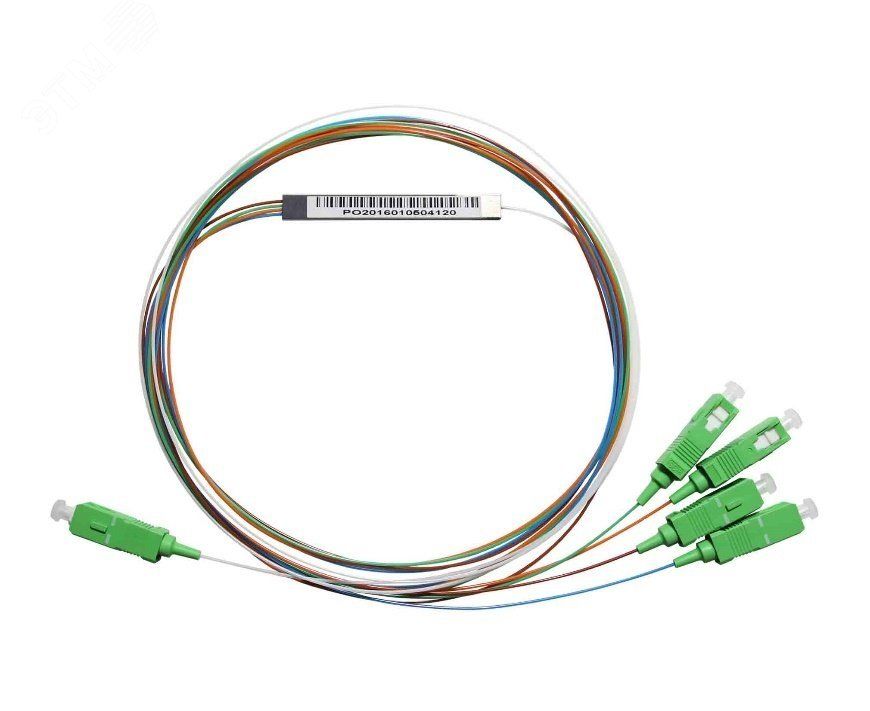

Сплиттер оптический 1x4, 0,9 мм, гильза, SC/APC от SUPRLAN (артикул 09-0415) - пассивное устройство для равномерного распределения оптического сигнала от одного входа к четырем выходам. Подходит для установки в FTTH-сетях, локальных телекоммуникационных узлах и системах передачи данных с высокой точностью.

Назначение и область применения

Сплиттер оптический 1x4 используется для деления одного входящего оптического сигнала на четыре одинаковых по уровню выхода. Применяется в сетях доступа типа FTTH (Fiber to the Home), где требуется подключить несколько абонентов к одному волокну от центрального узла. Также подходит для лабораторий, тестирования оборудования, офисных и жилых комплексов с высокими требованиями к качеству связи.

Технические характеристики

• Разделение сигнала: 1 вход / 4 выхода
• Тип технологии: PLC (Planar Lightwave Circuit) - стабильная и надежная технология деления светового потока
• Тип коннектора: SC/APC - с зеленым корпусом, углом полировки 8°, минимизирует отражения
• Диаметр волокна: 0,9 мм - тонкая буферная оболочка, удобна для компактной прокладки и монтажа в трассах
• Тип корпуса: гильза - металлическая или пластиковая трубчатая оболочка, защищает волокна внутри
• Затухание на канал: ≤7,2 дБ (типичное значение для 1x4 SPLT)
• Ослабление возвратного сигнала: ≥60 дБ (благодаря APC-полировке)
• Рабочая длина волны: 1260–1650 нм - совместим с основными стандартами GPON, XG-PON

Совместимость и монтаж

Сплиттер оптический 1x4, 0,9 мм, гильза, SC/APC совместим с любыми оптоволоконными системами, использующими SC/APC-коннекторы. Монтаж выполняется в распределительных шкафах, настенных коробках или специализированных модулях. Гильзовую конструкцию легко фиксируют в креплениях с помощью хомутов или кронштейнов. Волокно 0,9 мм требует осторожного обращения - не допускайте перегибов радиусом менее 30 мм. Для подключения используйте только предварительно подготовленные и очищенные коннекторы.

Безопасность и стандарты

Устройство соответствует международным требованиям к пассивным оптическим компонентам. Не содержит активных элементов, не потребляет энергию, не нагревается. Работает в температурном диапазоне от -40C до +85C. Нет требований к электромагнитной совместимости - полностью изолировано от помех.

Преимущества

• Высокая стабильность затухания по всем каналам благодаря технологии PLC
• Минимальные потери от отражений благодаря APC-полировке - важный фактор для длинных линий и PON-систем
• Компактный размер и легкий вес - удобен для плотной укладки в ограниченных пространствах
• Гильзовый корпус обеспечивает механическую защиту волокон без необходимости в дополнительных муфтах

Ограничения применения

• Не предназначена для работы с многомодовым волокном - только с одномодовым (SMF)
• SC/APC-коннекторы нельзя адаптировать напрямую к обычным SC/UPC - возможны значительные потери
• Не рекомендуется использовать в условиях постоянного механического воздействия или вибраций без дополнительной фиксации
• Нельзя применять как коммутационное устройство - работает только в режиме пассивного деления

Примеры использования

• Подключение четырех квартир к одному оптическому порту в домашней сети FTTH
• Разветвление сигнала от OLT-оборудования к нескольким ONT-приемникам
• Лабораторные испытания оптических систем с контролируемым делением мощности
• Интеграция в пассивную оптическую сеть (PON) операторов связи

Практические советы

• Перед монтажом проверьте целостность волокна и чистоту коннекторов - грязь вызывает повышенное затухание
• При прокладке волокна 0,9 мм избегайте резких изгибов; используйте направляющие и кабельные каналы
• Фиксируйте корпус сплиттера SUPRLAN 09-0415 в шкафу так, чтобы нагрузка на коннекторы была минимальной
• Для обслуживания системы всегда сохраняйте документацию с указанием маршрута и коэффициента деления
• Если нужна большая гибкость - рассмотрите использование сплиттеров с более толстой оболочкой (2 мм или 3 мм) для внешних условий
