Подкладка под бетонное основание 500х500мм EKF PROxima | lp-500500

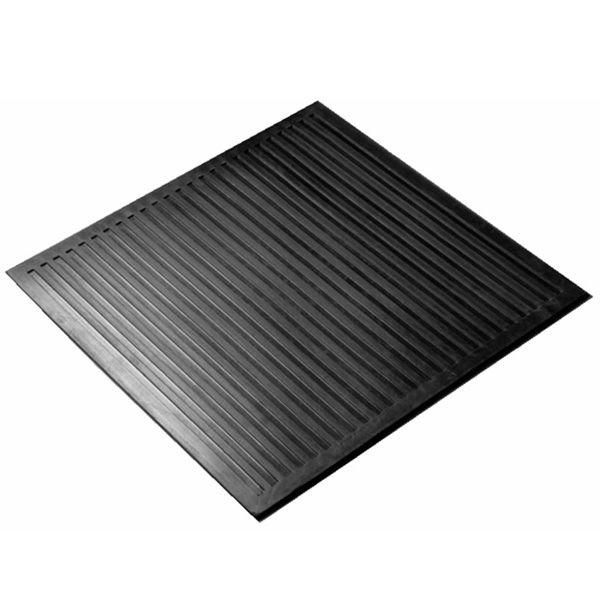

Подкладка под бетонное основание 500х500мм от EKF - это компонент системы молниезащиты, предназначенный для равномерного распределения нагрузки при монтаже мачты на бетонное основание. Артикул lp-500500 используется в составе решений серии Купол для защиты кровельных покрытий от механических повреждений.

Назначение и область применения

Подкладка под бетонное основание 500х500мм применяется при установке мачт систем молниезащиты. Её задача - предотвратить местное давление на кровлю или бетонную плиту, которое возникает из-за сосредоточенной нагрузки от опоры мачты. Это особенно важно при монтаже на мягкие или хрупкие покрытия, например, на битумную черепицу, гибкую черепицу или тонкий бетон.

Изделие входит в комплект систем молниезащиты серии Купол от EKF и используется на промышленных объектах, жилых домах, административных зданиях и инфраструктурных сооружениях, где требуется надёжная фиксация молниеотвода.

Технические характеристики

• Размеры: 500 × 500 мм
• Тип изделия: аксессуар для молниезащиты
• Материал: прочее (не уточнён, вероятно - металлический лист или композит)
• Защитное покрытие: отсутствует - материал не имеет антикоррозийного или декоративного слоя
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Подкладка lp-500500 совместима с мачтами серии Купол от EKF, которые имеют круглое или квадратное основание соответствующих размеров. Устанавливается между нижней частью мачты и бетонным основанием или кровлей.

Перед монтажом необходимо:

• Убедиться, что площадь контакта подкладки полностью перекрывает опорную плоскость мачты;
• Проверить, чтобы поверхность основания была ровной и свободна от острых выступов;
• Не использовать подкладку как самостоятельный крепёж - она требует болтовой фиксации через отверстия в мачте и/или основании.

Безопасность и стандарты

Подкладка является вспомогательным элементом системы молниезащиты, которая должна соответствовать требованиям ГОСТ Р 50571.5.53 и МЭК 62305. Сама подкладка не проводит ток и не влияет на электрическую эффективность системы, однако её наличие снижает риск повреждения конструкций при ударе молнии за счёт равномерного распределения механической нагрузки.

Преимущества

• Предотвращает трещины и деформацию бетона или кровельного покрытия под точечной нагрузкой мачты;
• Увеличивает срок службы основания за счёт снижения концентрации напряжений;
• Простая установка - не требует специальных инструментов или подготовки;
• Высокая долговечность - гарантия 7 лет указывает на устойчивость материала к внешним воздействиям.

Ограничения применения

• Не предназначен для использования как самостоятельное крепёжное изделие - обязательно нужна фиксация болтами;
• Не имеет защитного покрытия - при длительном воздействии влаги возможна коррозия, если материал - металл; рекомендуется контролировать условия эксплуатации;
• Не подходит для установки на мягкие или сыпучие основания (например, песок, утеплитель без жесткой основы);
• Не заменяет гидроизоляцию - при необходимости следует дополнительно прокладывать уплотнители или гидробарьеры.

Примеры использования

• Монтаж мачты молниезащиты на крышу частного дома с битумной черепицей;
• Фиксация антенного столба на бетонной плите промзоны;
• Установка молниеприёмника на техническом помещении с тонким железобетонным перекрытием;
• Комплексная система защиты на складском комплексе с использованием комплектов серии Купол.

Практические советы

• При монтаже на старый бетон проверьте целостность основания - трещины более 2 мм требуют усиления перед установкой подкладки;
• Если подкладка будет находиться в условиях повышенной влажности, рассмотрите возможность нанесения антикоррозийного состава на её поверхность (например, цинковой краской);
• Измерьте диаметр или сторону основания мачты - подкладка 500×500 мм подходит для мачт с опорными платформами до 400 мм;
• Не используйте несколько подкладок вместо одной большей - это создаёт риски неравномерной осадки и потери герметичности.
