Шарнирный подвес для шпильки м8 (5 мм) HD | SHS8 КМ - профиль КМ-Профиль LO18634

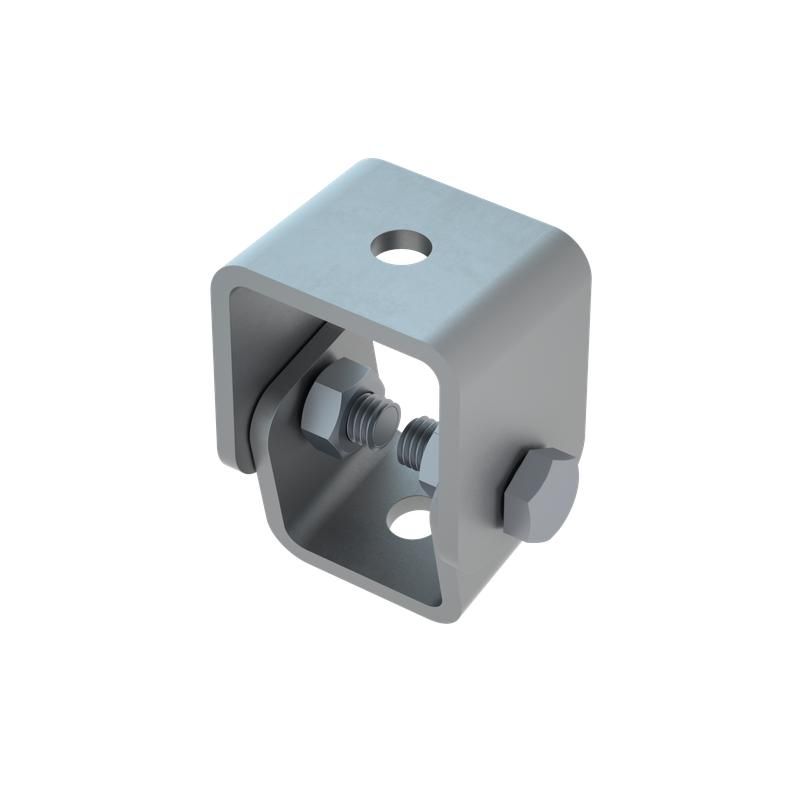

Шарнирный подвес для шпильки М8 (5 мм) HD SHS8 КМ-профиль - это надёжный потолочный кронштейн с регулируемым шарниром, предназначенный для фиксации шпилек при монтаже металлических лотков системы КМ®. Изделие выполнено из оцинкованной стали и подходит для установки в условиях повышенной влажности, на наклонных поверхностях и под открытым небом.

Назначение и область применения

Шарнирный подвес для шпильки М8 (5 мм) HD SHS8 КМ-профиль используется для крепления шпилек к потолочным или наклонным основаниям при сборке систем кабельной трассы из металлических лотков КМ-профиля. Подходит для монтажа в помещениях с высокой влажностью, на улице, в зонах с низкой химической агрессивностью. Применяется в промышленных объектах, энергообъектах, транспортной инфраструктуре и других местах, где требуется долговечная и коррозионностойкая система крепления.

Технические характеристики

• Тип крепления: шарнирный - обеспечивает угол регулировки до 15° для компенсации перепадов поверхности
• Диаметр шпильки: М8 - совместим со стандартными метрическими шпильками диаметром 8 мм
• Диаметр корпуса: 9 мм - определяет размер посадочного места на крепёжном элементе
• Материал: сталь оцинкованная - прочная, жёсткая основа с антикоррозийной защитой
• Покрытие: горячее цинкование по ГОСТ 9.307-89 - равномерный слой цинка, устойчивый к механическому воздействию
• Исполнение: потолочный кронштейн - рассчитан на вертикальную нагрузку, монтируется к потолку или перекрытию
• Цвет: серый - соответствует цветовой гамме лотков КМ-профиля
• Огнестойкость: да - сохраняет целостность при кратковременных температурных воздействиях, не поддерживает горение
• Регулируемость: да - возможность точной настройки положения шпильки после установки

Совместимость и монтаж

Шарнирный подвес для шпильки М8 (5 мм) HD SHS8 КМ-профиль совместим со всеми типами металлических лотков серии КМ®. Устанавливается через предварительно просверленное отверстие в потолке или несущей конструкции. Для крепления используются анкерные болты или химические анкеры подходящего диаметра. Шпилька М8 вставляется в нижнюю часть подвеса и фиксируется гайкой. Шарнир позволяет выставить нужный угол перед затяжкой, исключая перекосы в системе крепления.

Безопасность и стандарты

• Горячее цинкование соответствует ГОСТ 9.307-89 - гарантирует срок службы более 15 лет в атмосферных условиях
• Эксплуатация допускается в соответствии с ГОСТ 15150-69 - класс климатического исполнения УХЛ3, УХЛ4 (умеренные и холодные климатические зоны)
• Огнестойкость подтверждена тестированием на соответствие требованиям к системам кабельной трассировки в зданиях

Преимущества

• Универсальный шарнир снижает риск деформаций при монтаже на неровных поверхностях
• Горячеоцинкованное покрытие защищает от коррозии даже при повреждении механическим способом
• Не требует дополнительной защиты при использовании внутри помещений и на улице
• Поддерживает совместимость с другими элементами системы КМ® - можно собирать сложные маршруты без переходников
• Высокая механическая прочность - выдерживает значительные статические нагрузки

Ограничения применения

• Не рекомендован для постоянного контакта с морской водой, кислотами, щелочами или агрессивными парогазовыми средами
• Запрещён монтаж в зонах с частыми ударными нагрузками - возможна потеря регулировки шарнира
• Не предназначен для использования в качестве несущего элемента для тяжёлых трубопроводов или оборудования - только для кабельных лотков
• При температурах выше +80 C возможно снижение прочности цинкового слоя

Примеры использования

• Крепление лотков в кабельных каналах промышленных цехов с высокой влажностью (например, на пищевых производствах)
• Монтаж трассы на чердачных перекрытиях или в технических этажах с наклонными балками
• Установка на открытых площадках - например, на крыше здания или в подземных парковках
• Формирование ответвлений в распределительных пунктах, где требуется изменить направление трассы под углом

Практические советы

• Перед монтажом проверьте диаметр сверла - он должен быть на 1–2 мм больше диаметра анкера, чтобы избежать растрескивания бетона
• При использовании на наклонных поверхностях сначала закрепите подвес, затем отрегулируйте угол шарнира, прежде чем вставлять шпильку
• Не используйте подвес как опору для веса самого лотка - он служит только для фиксации шпильки; массу воспринимают сами лотки и продольные крепления
• При необходимости замены - подвес демонтируется без повреждения шпильки, достаточно открутить гайку
• Для длительной эксплуатации вне помещений рекомендуется периодически осматривать состояние цинкового покрытия - при появлении белого налёта (циновых продуктов) ничего делать не нужно, это нормальное явление
