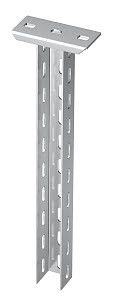

Подвесная стойка с траверсой 50x50x900 (US 5 K 90 A2) | 6341386 OBO Bettermann

Подвесная стойка с траверсой 50x50x900 мм нержавеющая сталь US 5 K 90 A2 от OBO Bettermann - это прочный металлический элемент для крепления кабельных трасс на потолках и стенах в агрессивных средах. Артикул 6341386 предназначен для надежного монтажа в условиях повышенной влажности, химического воздействия или требований к гигиене.

Назначение и область применения

Подвесная стойка с траверсой US 5 K 90 A2 используется как опора для кабельных систем - например, для фиксации кабельных лотков, трубопроводов или других несущих конструкций. Её U-образная форма позволяет легко закрепить её на потолке или стене, а затем установить сверху траверсу или лоток. Применяется в пищевой, фармацевтической, химической промышленности, на объектах с высокими требованиями к чистоте, а также в помещениях с постоянной влажностью - цехах, холодильниках, мойках, насосных станциях.

Технические характеристики

• Материал: Нержавеющая сталь AISI 304 - устойчивая к коррозии, не выделяет вредных веществ, подходит для контакта с продуктами питания и медицинскими средами.
• Размеры профиля: 50×50 мм - стандартный размер для совместимости с большинством кабельных систем OBO.
• Длина: 900 мм - обеспечивает достаточную зону крепления для равномерного распределения нагрузки.
• Толщина стенки: 2,5 мм - гарантирует жесткость и долговечность даже при максимальной нагрузке.
• Несущая способность: 5,75 кН - эквивалентно около 585 кг статической нагрузки на одну точку крепления.
• Обработка поверхности: Травлёная - снижает бликование, повышает адгезию при последующей окраске (если требуется), улучшает внешний вид.
• Защитное покрытие: Необработанная - поверхность не имеет краски или порошкового покрытия; материал защищен сам по себе.
• Артикул производителя: US 5 K 90 VA4301 - внутренняя ссылка на спецификацию OBO Bettermann.

Совместимость и монтаж

Подвесная стойка US 5 K 90 A2 совместима со всей серией KTS от OBO Bettermann - включая лотки, кронштейны и крепежи того же стандарта. Для монтажа используются анкерные болты или химические анкеры в бетон/камень. Крепление осуществляется через два отверстия в верхней части профиля - они расположены с шагом, соответствующим стандартным интервалам крепления кабельных систем. Установка выполняется перпендикулярно направлению трассы. Диаметр отверстий под крепёж - 8 мм (не указано явно, но типично для этой серии).

Безопасность и стандарты

Изготовлена согласно европейским нормам DIN EN ISO 3506 для материалов из нержавеющей стали. Соответствует требованиям к электрооборудованию в опасных средах (IEC 61439). Материал AISI 304 сертифицирован для контакта с пищевыми продуктами (FDA, EC 1935/2004).

Преимущества

• Высокая коррозионная стойкость благодаря AISI 304 - срок службы до 25 лет в агрессивных средах.
• Удобство сборки - совместимость с другими компонентами системы KTS позволяет собирать трассы без дополнительных переходников.
• Отсутствие покрытия исключает риск отслоения, сколов или загрязнений - важно для чистых помещений.
• Чёткая маркировка и унифицированные размеры упрощают планирование и замену деталей.

Ограничения применения

• Не предназначена для использования в качестве самостоятельного несущего элемента без траверсы или лотка - она служит лишь подвесом.
• Не рекомендовано применять в средах с высоким уровнем хлора (например, морской воздух без защиты) - AISI 304 может подвергаться точечной коррозии при длительном воздействии.
• Не подходит для монтажа на деревянные или пластиковые основания без предварительного усиления - требуются жёсткие крепления в бетон, металл или камень.
• Не следует использовать в условиях температур выше +300 C - материал теряет механическую прочность.

Примеры использования

• Крепление кабельных лотков в фармацевтическом цехе с частой мойкой оборудования.
• Фиксация силовых кабелей на потолке в мясоперерабатывающем предприятии.
• Поддержка трубопроводов с технологическими жидкостями в химическом производстве.
• Монтаж осветительных проводов в больничных операционных с высокими санитарными требованиями.

Практические советы

• При расчете количества стоек учтите шаг между точками крепления - максимум 1,5 м для равномерной нагрузки.
• Перед монтажом проверьте посадочные отверстия на соответствие вашему крепежу - используйте болты M8 или аналоги.
• Если система будет работать в условиях вибрации - применяйте контргайки или герметизирующие прокладки.
• Для длинных трасс (более 5 м) рекомендуется делать компенсационные участки - чтобы избежать деформаций при тепловом расширении.
• Артикул 6341386 всегда указывается в заказе вместе с названием - так вы точно получите нужную модель, а не другую из серии US 5.
