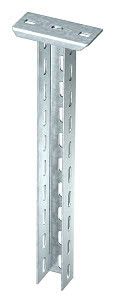

Подвесная стойка с траверсой 50x50x600 (US 5 K 60 FT) | 6341578 OBO Bettermann

Стойка подвесная с траверсой 50x50x600 мм горячий цинк, US 5 K 60 FT от OBO Bettermann - это надёжный элемент крепления для кабельных трасс и оборудования в промышленных условиях. Благодаря оцинкованному покрытию и высокой механической прочности, она подходит для длительной эксплуатации в агрессивных средах.

Назначение и область применения

Стойка подвесная с траверсой 50x50x600 мм горячий цинк, US 5 K 60 FT предназначена для крепления кабельных систем, трубопроводов, шинопроводов и другого оборудования на потолках и стенах. Применяется в производственных зонах, химических объектах, на предприятиях с повышенной влажностью и в прибрежных районах с умеренной солевой нагрузкой. Подходит для установки в помещениях с температурным режимом от –70 C до +45 C.

Технические характеристики

• Форма профиля: U-образный, с приваренной траверсой
• Габариты: 50×50 мм, длина 600 мм
• Материал: оцинкованная сталь, толщина стенки 2,5 мм
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм
• Несущая способность: 2,3 кН (до 230 кг статической нагрузки; допускаются динамические нагрузки в пределах нормы)
• Перфорация: отверстия 11×30 мм для фиксации крепёжных элементов
• Анкерное крепление: двойное, совместимо с болтами до М10
• Огнестойкость: класс E45–E90 (зависит от типа кабеля и сборки системы)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69
• Срок службы: не менее 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Стойка подвесная с траверсой 50x50x600 мм горячий цинк, US 5 K 60 FT совместима с крепёжными элементами OBO Bettermann серии LKS, а также с аналогичными изделиями других производителей, соответствующими габаритам 50×50 мм. Для монтажа используются анкерные болты M8–M10, закрепляемые через перфорацию в верхней части стойки. Траверса обеспечивает жёсткую опорную поверхность для крепления кабельных лотков или направляющих. Рекомендуется использовать два анкера на каждую стойку - это повышает устойчивость к вибрациям и изгибающим нагрузкам.

Безопасность и стандарты

• Соответствует ГОСТ 52868-2007 (стандарт на крепёжные элементы для кабельных систем)
• Огнестойкость проверена по ГОСТ Р 53316-2009 (класс E45–E90)
• Сейсмостойкость сертифицирована по ГОСТ Р 17516.1-90
• Цинкование выполнено по ГОСТ Р 9.307-89
• Занесена в Реестр промышленной продукции РФ (№1367/24/2023)

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - защищает даже при повреждении поверхностного слоя
• Увеличенная несущая способность позволяет применять стойку вместо нескольких более тонких элементов
• Жёсткая приваренная траверса исключает люфт и деформацию при нагрузке
• Поддерживает работу в экстремальных температурах - от –70 C до +45 C
• Сертифицирована для использования в сейсмоактивных регионах и пожароопасных зонах

Ограничения применения

Не рекомендуется использовать стойку подвесную с траверсой 50x50x600 мм горячий цинк, US 5 K 60 FT в условиях постоянного контакта с морской водой, соляными туманами с высокой концентрацией хлоридов или в агрессивных химических средах (например, сильные кислоты, щелочи). Также не следует нагружать её сверх указанной 2,3 кН - это может вызвать пластическую деформацию. Недопустимо использование без анкерного крепления к несущей конструкции - сама стойка не является самостоятельной несущей конструкцией.

Примеры использования

• Крепление кабельных лотков в цехах пищевой промышленности
• Подвеска шинопровода в химическом производстве
• Монтаж воздуховодов и трубопроводов в холодильных комплексах
• Интеграция в распределительные устройства на промышленных площадках с высокой влажностью
• Установка в сейсмически активных регионах России (например, Камчатка, Сахалин)

Практические советы

• При монтаже используйте анкеры с увеличенной длиной - это компенсирует возможные неровности основания
• Проверьте соответствие диаметра отверстий в стойке (11×30 мм) с размером крепёжных элементов перед установкой
• При использовании в местах с частыми вибрациями (насосы, компрессоры) дополнительно затяните крепления после первых 24 часов работы
• Для защиты от механических повреждений во время транспортировки сохраняйте заводскую упаковку до момента монтажа
• При необходимости удлинить систему - комбинируйте несколько стоек с помощью соединительных элементов LKS от OBO Bettermann
