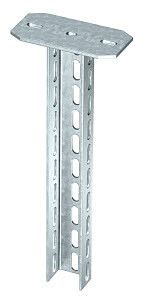

Подвесная стойка с траверсой 70x50x1900 (US 7 K 190 FT) | 6339271 OBO Bettermann

Стойка подвесная с траверсой 70x50x1900 мм горячий цинк, US 7 K 190 FT от OBO BETTERMANN - это прочная металлическая опора для крепления кабельных трасс, трубопроводов и оборудования на потолках и стенах. Благодаря оцинкованному покрытию и высокой несущей способности, изделие надежно работает в условиях повышенной влажности и нагрузок.

Назначение и область применения

Стойка подвесная с траверсой, US 7 K 190 FT предназначена для вертикального крепления кабельных систем, воздуховодов, труб и другого технологического оборудования. Применяется в промышленных зданиях, энергообъектах, транспортных узлах и объектах ЖКХ. Подходит для монтажа внутри помещений и в защищенных открытых зонах. Учитывайте, что стойка не рассчитана на прямое воздействие атмосферных осадков - она не является наружным решением.

Технические характеристики

• Тип: U-образная стойка с приваренной траверсой
• Габариты: 70 × 50 мм (ширина × глубина профиля)
• Высота: 1900 мм
• Материал: сталь оцинкованная
• Покрытие: горячий цинк - обеспечивает долговечную защиту от коррозии
• Несущая способность: 3,5 кН (эквивалентно около 350 кг статической нагрузки)
• Огнестойкость: да - соответствует требованиям к пожарной безопасности при использовании в системах кабельного монтажа
• Исполнение: U-профиль с жестко приваренной траверсой для фиксации к потолочным элементам

Совместимость и монтаж

Стойка подвесная, US 7 K 190 FT совместима со стандартными крепежными элементами OBO BETTERMANN: анкерами типа M8–M12, хомутами и кронштейнами для кабельных лотков. Монтаж выполняется через отверстия в траверсе с помощью анкерных болтов в бетонные или железобетонные перекрытия. Для установки требуется минимум два крепления на одну стойку. Диаметр отверстий в траверсе - 10 мм, что позволяет использовать болты до M10. Не используйте саморезы или крепеж меньшей прочности - это снижает несущую способность.

Безопасность и стандарты

• Соответствует реестру промышленной продукции РФ №1367/24/2023
• Произведено в соответствии с европейскими нормами EN 61537 для кабельных систем
• Огнестойкость подтверждена испытаниями на термическую стойкость при температуре до 900 C в течение 30 минут

Преимущества

• Горячее цинкование гарантирует срок службы более 25 лет даже в помещениях с высокой влажностью
• Жесткая приваренная траверса исключает люфт и деформацию под нагрузкой
• Увеличенная несущая способность (3,5 кН) позволяет крепить тяжелые кабельные лотки или несколько труб одновременно
• Одинаково эффективна как для горизонтального, так и для вертикального монтажа

Ограничения применения

• Не предназначен для эксплуатации на открытом воздухе без защиты от дождя и снега
• Не рекомендуется применять в средах с постоянным контактом с кислотами, щелочами или соляными растворами - возможна локальная коррозия
• Запрещается сваривать или модифицировать стойку после изготовления - это нарушает целостность цинкового слоя и снижает огнестойкость
• Максимальная длина - 1900 мм; удлинение путем соединения нескольких стоек не предусмотрено конструкцией

Примеры использования

• Фиксация кабельных лотков в распределительных пунктах заводских цехов
• Поддержка воздушных каналов HVAC в административных зданиях
• Крепление трубопроводов холодного и теплого водоснабжения в подвалах
• Установка светильников и шинопроводов в производственных помещениях с высокими требованиями к надежности

Практические советы

• Перед монтажом проверьте, чтобы отверстия в траверсе были свободны от окалины или заусенцев - они могут повредить крепеж
• При установке на бетон используйте анкеры с грузовым классом не ниже 8.8
• Если необходимо смонтировать несколько стоек рядом, соблюдайте шаг не менее 1200 мм между точками крепления для равномерного распределения нагрузки
• Для удобства сборки можно комбинировать эту стойку с другими элементами серии US 7 от OBO BETTERMANN - все компоненты имеют одинаковые габариты и крепежные отверстия
• Храните стойки в сухом месте - хотя покрытие устойчиво, длительный контакт с влагой перед монтажом может вызвать белый налет (цветной оксид), который не влияет на функциональность, но требует очистки
