Подвесная стойка с траверсой 70x50x900 (US 7 K 90 FT) | 6339166 OBO Bettermann

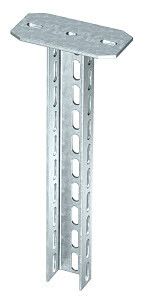

Стойка подвесная с траверсой 70x50x900 мм от OBO BETTERMANN (артикул 6339166, тип US 7 K 90 FT) - это металлическая несущая конструкция для крепления оборудования на потолках и стенах в промышленных и энергетических объектах. Уникальная комбинация U-профиля и жестко приваренной траверсы обеспечивает устойчивую фиксацию грузов даже в условиях вибраций.

Назначение и область применения

Стойка подвесная с траверсой 70x50x900 мм предназначена для вертикального крепления тяжелых элементов: шкафов управления, распределительных устройств, трубопроводов, кабельных лотков и другого оборудования. Применяется в промышленных зонах, на станциях, в энергообъектах, где требуется надежная подвесная система с высокой нагрузочной способностью. Подходит для установки внутри помещений и в защищенных наружных зонах.

Технические характеристики

• Тип изделия: U-образная стойка с приваренной траверсой
• Габариты профиля: 70 × 50 мм
• Общая длина: 900 мм
• Материал: сталь оцинкованная
• Покрытие: горячий цинк - антикоррозийное покрытие повышенной долговечности
• Несущая способность: 3,5 кН (эквивалентно ~350 кг статической нагрузки)
• Исполнение: U-профиль с жестко сваренной траверсой - исключает необходимость сборки на месте
• Реестр РФ: №1367/24/2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущена к применению в ядерной и радиационно опасной среде

Совместимость и монтаж

Стойка подвесная с траверсой 70x50x900 мм совместима со всеми стандартными крепежными системами OBO BETTERMANN, включая анкерные болты M10–M12 и кронштейны для крепления к бетонным, кирпичным и железобетонным основаниям. Монтаж выполняется через отверстия в траверсе - предварительно просверливается отверстие в перекрытии, затем устанавливается анкер и затягивается до требуемого момента. Нагрузка передается равномерно благодаря жесткой связи между профилем и траверсой. Для точного выравнивания рекомендуется использовать уровень и измерительную линейку.

Безопасность и стандарты

Стойка соответствует требованиям ГОСТ Р 58400-2019 (системы крепления электрооборудования) и имеет официальное разрешение Росатома на использование в объектах атомной энергетики. Горячее цинкование обеспечивает соответствие классу коррозионной стойкости C4 по ISO 12944. Сертификат реестра промышленной продукции РФ подтверждает соответствие нормам безопасности и качества.

Преимущества

• Жестко приваренная траверса исключает риск ослабления крепления при вибрациях
• Высокая несущая способность - 3,5 кН позволяет крепить тяжелые шкафы и оборудование без дополнительных усиливающих элементов
• Покрытие горячим цинком гарантирует срок службы более 25 лет в агрессивных средах
• Уменьшенное время монтажа - готовый комплект не требует сборки на площадке
• Сертификация Росатома открывает доступ к проектам с особыми требованиями к безопасности

Ограничения применения

• Не предназначен для постоянного воздействия открытого пламени или температур выше +100 C
• Запрещено использовать в контакте с кислотами, щелочами и хлорированными растворами - возможна локальная коррозия
• Не применяется в качестве несущего элемента для динамически нагруженных механизмов (например, движущихся кранов)
• Длина 900 мм оптимальна для стандартных потолочных конструкций; при больших пролетах требуется усиление или промежуточная поддержка

Примеры использования

• Крепление силового шкафа управления на потолке в цехе металлургического завода
• Фиксация кабельного лотка в подземном тоннеле АЭС
• Подвеска распределительного устройства в тепловой камере с высокой влажностью
• Установка трубопроводной системы в технологическом корпусе с вибрационными источниками

Практические советы

• Перед монтажом проверьте посадочные отверстия в траверсе - они должны быть свободны от заусенцев
• Для максимальной прочности используйте анкеры с увеличенной глубиной заделки (не менее 60 мм в бетоне)
• При групповом креплении нескольких стоек соблюдайте шаг не более 1,5 метра между точками подвеса
• При работе в помещениях с повышенной влажностью дополнительно контролируйте целостность цинкового слоя после монтажа
• Артикул 6339166 и тип US 7 K 90 FT - это один и тот же продукт; при заказе можно указывать любой из них
