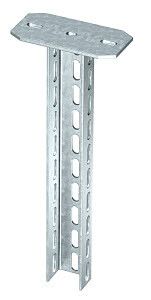

Подвесная стойка с траверсой 70x50x400 (US 7 K 40 FT) | 6339050 OBO Bettermann

Стойка подвесная с траверсой 70x50x400 мм от OBO BETTERMANN (арт. us 7 k 40 ft / 6339050) предназначена для надежного крепления трубопроводов, кабельных трасс и оборудования на потолках и стенах в промышленных объектах. Уникальная конструкция с приваренной траверсой обеспечивает устойчивую фиксацию даже при высоких нагрузках.

Назначение и область применения

Стойка подвесная с траверсой 70x50x400 мм используется для вертикального подвешивания тяжелых элементов: воздуховодов, кабельных лотков, трубопроводов, распределительных щитов и другого технологического оборудования. Применяется в энергетике, машиностроении, химической промышленности и на объектах с повышенными требованиями к безопасности - например, на АЭС и других предприятиях, требующих лицензии Росатома.

Технические характеристики

• Тип изделия: U-образная стойка с приваренной траверсой
• Габаритные размеры: 70 × 50 мм (высота профиля × ширина основания)
• Длина траверсы: 400 мм
• Материал: сталь оцинкованная
• Покрытие: горячий цинк - защищает от коррозии в агрессивных средах
• Несущая способность: 3,5 кН (эквивалентно ~350 кг статической нагрузки)
• Исполнение: U-профиль с жестко приваренной траверсой - исключает возможность смещения
• Реестр РФ: №1367/24/2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023

Совместимость и монтаж

Стойка подвесная с траверсой 70x50x400 мм совместима со стандартными крепежными системами OBO BETTERMANN. Для установки используются анкерные болты M10–M12 (не входят в комплект). Монтаж выполняется через отверстия в траверсе - они расположены равномерно для равномерного распределения нагрузки. Профиль имеет гладкую поверхность без острых кромок - безопасен при работе рядом с кабелями и трубами. Подходит для крепления на бетон, кирпич и металлические конструкции.

Безопасность и стандарты

Стойка соответствует требованиям ГОСТ Р 58888-2020 для промышленных крепежных систем. Наличие лицензии Росатома позволяет использовать её на ядерных объектах и в зонах с особыми нормами безопасности. Горячее цинкование обеспечивает долговечную защиту в условиях повышенной влажности и химических воздействий.

Преимущества

• Жесткая приваренная траверса исключает деформацию и перекосы при нагрузке
• Высокая несущая способность - до 3,5 кН - подходит для тяжелых систем
• Защита от коррозии благодаря горячему цинкованию - срок службы более 25 лет в закрытых помещениях
• Удобство сборки: готовый модуль не требует сварки на месте
• Сертифицирована для использования на объектах Росатома - снижает риск отказа при проверках

Ограничения применения

• Не предназначен для динамических нагрузок (вибраций, ударов) выше 3,5 кН
• Не рекомендован для открытых площадок без защиты от атмосферных осадков - хотя покрытие устойчиво, длительное воздействие воды может снизить срок службы
• Не подходит для монтажа на легкие перегородки (гипсокартон, пеноблоки) без усиления
• Требуется точный расчет шага крепления - максимальный интервал между точками подвеса зависит от массы системы и типа крепежа

Примеры использования

• Подвеска кабельных лотков в цехах металлургического завода
• Фиксация трубопроводов холодной и горячей воды на АЭС
• Крепление распределительных щитов на потолке в подстанциях
• Установка воздуховодов HVAC в промышленных зданиях с высокими требованиями к герметичности

Практические советы

• Перед монтажом проверьте соответствие диаметра анкерного болта отверстию в траверсе - типовой размер M10/M12
• При использовании нескольких стоек подряд соблюдайте равномерный шаг - не более 1,5 метра между точками крепления при нагрузке 3,5 кН
• Для систем с вибрацией используйте демпфирующие прокладки между стойкой и оборудованием
• Артикул us 7 k 40 ft - это официальный номер от OBO BETTERMANN; при заказе указывайте оба артикула: us 7 k 40 ft и 6339050
• Не применяйте эту стойку вместо несущего элемента для веса выше 350 кг - даже при наличии сертификата она не рассчитана на перегрузку
