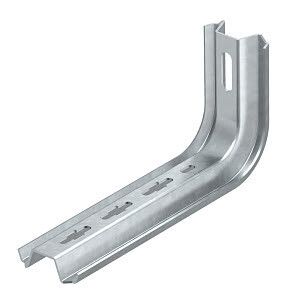

Кронштейн опорный настенный TPSA 345 FT осн.300 L345 сталь гор. оцинк. OBO 6364675 Bettermann

Подвесная стойка с траверсой OBO BETTERMANN TPSA 345 FT - это надёжный настенный и опорный кронштейн из оцинкованной стали для крепления кабельных лотков шириной до 300 мм. Применяется в промышленных объектах, где важны долговечность, огнестойкость и устойчивость к агрессивным средам.

Назначение и область применения

Кронштейн TPSA 345 FT предназначен для монтажа кабельных лотков на стены или опорные конструкции. Подходит для систем прокладки силовых и слаботочных кабелей в условиях повышенной влажности, химической активности или колебаний температур. Часто используется в цехах, насосных станциях, подстанциях, на объектах нефтегазовой и химической промышленности, а также в прибрежных зонах с низкой солевой нагрузкой.

Технические характеристики

• Тип: настенный и опорный кронштейн
• Материал: сталь оцинкованная методом горячего погружения
• Толщина цинкового покрытия: 60–85 мкм (по ГОСТ Р 9.307-89)
• Несущая способность: 0,55 кН (эквивалентно ~55 кг при равномерном распределении нагрузки)
• Ширина совместимого лотка: до 300 мм
• Угол установки: 90° (вертикальное крепление к стене)
• Перфорация для крепления лотка: под болты М6
• Перфорация для крепления кронштейна: под болты М10
• Рабочая температура: от –70 C до +45 C (климатическое исполнение УХЛ-1 по ГОСТ 15150-69)
• Огнестойкость: класс E45–E90 (зависит от типа кабеля, по ГОСТ Р 53316-2009)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Срок службы: не менее 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Кронштейн TPSA 345 FT совместим с лотками шириной до 300 мм, имеющими стандартную перфорацию под крепёж М6. Для монтажа на стену используются болты М10 - рекомендуется применять анкерные элементы соответствующей несущей способности. Крепление выполняется вертикально под углом 90°. Расстояние между точками крепления кронштейна зависит от длины лотка и нагрузки - при максимальной нагрузке шаг крепления не должен превышать 1,5 метра. Обязательно проверьте соответствие габаритов лотка и типоразмера кронштейна перед сборкой.

Безопасность и стандарты

• Соответствует ГОСТ 52868-2007 (для кронштейнов кабельных лотков)
• Цинкование по ГОСТ Р 9.307-89 - обеспечивает антикоррозийную защиту
• Огнестойкость сертифицирована по ГОСТ Р 53316-2009 (классы E45–E90)
• Сейсмическая устойчивость подтверждена по ГОСТ Р 17516.1-90
• Климатическое исполнение УХЛ-1 - допускает работу в холодных и влажных условиях

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - покрытие не трескается и не отслаивается даже при механическом воздействии
• Огнестойкость позволяет использовать в зонах с высокими требованиями к пожарной безопасности
• Сейсмостойкость делает изделие пригодным для регионов с повышенной сейсмичностью
• Долгий срок службы снижает затраты на замену и обслуживание
• Стандартная перфорация упрощает интеграцию с большинством лотков известных производителей

Ограничения применения

• Не предназначается для монтажа в местах с постоянным контактом с морской водой или высокой солевой нагрузкой - риск коррозии возрастает
• Максимальная нагрузка 0,55 кН - не подходит для тяжёлых металлических лотков, заполненных большим объёмом кабелей; при сомнениях - проводите расчёт суммарного веса системы
• Не применяется в качестве самостоятельного несущего элемента - требует жёсткого крепления к несущей стене или конструкции
• Работает только при температуре выше –70 C - недопустимо использование в сверхнизкотемпературных средах (например, в криогенных установках)

Примеры использования

• Крепление пластиковых или металлических лотков в цехах пищевой промышленности с частой мойкой оборудования
• Фиксация кабельных каналов в подземных тоннелях и насосных станциях
• Монтаж лотков на стенах распределительных пунктов в районах с суровым климатом
• Обустройство кабельных трасс в химических лабораториях с агрессивными паровыми средами

Практические советы

• При выборе кронштейна учитывайте не только ширину лотка, но и его массу - 0,55 кН - это предел для одного кронштейна, а не для всей системы
• Для увеличения прочности используйте два кронштейна на один лоток, особенно при длине более 1,2 м
• Перед монтажом проверьте целостность цинкового покрытия - повреждённые участки можно обработать специальной краской на основе цинка
• При использовании в помещениях с высокой влажностью дополнительно контролируйте герметичность соединений лотков
• TPSA 345 FT - это часть серии OBO BETTERMANN, совместимая с другими компонентами этой системы - легко найти аналогичные крепления для поворотов, ответвлений и переходов
