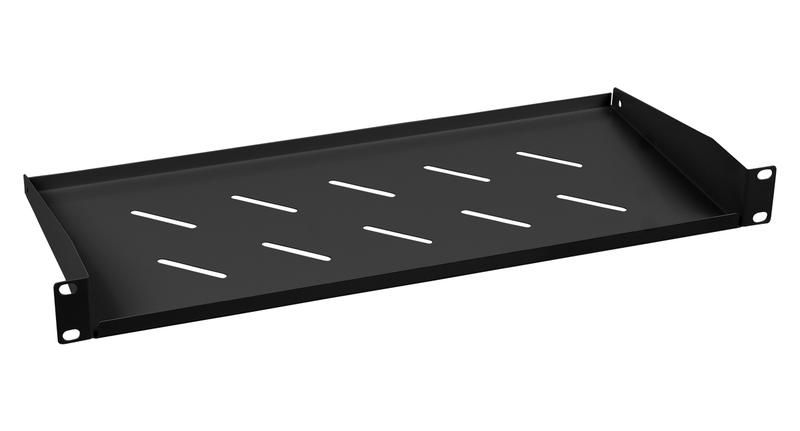

Полка 19дюйм перфорированная консольная 1U SH-J017-1U-200-BK глубина 200мм черн. (RAL 9004) Cabeus 8628c

Консольная полка 1U Cabeus sh-j017-1u-200-bk предназначена для установки небольших устройств в 19-дюймовые стойки, где стандартное крепление невозможно. Её перфорация обеспечивает циркуляцию воздуха, а прочное покрытие выдерживает механические нагрузки. Подходит для серверов, модулей управления, преобразователей и других компактных приборов.

Назначение и область применения

Эта полка используется там, где оборудование не имеет стандартных крепёжных отверстий для монтажа в 19-дюймовой стойке. Она позволяет закрепить устройства с нестандартным корпусом - например, блоки питания, контроллеры, трансиверы, измерительные приборы или внешние интерфейсы. Применяется в телекоммуникационных шкафах, системах автоматизации, ЦОД и промышленных пультах управления.

Технические характеристики

• Глубина: 200 мм - достаточна для размещения большинства компактных устройств без риска перегрузки передней части стойки;
• Высота: 1U (44,45 мм) - совместима со стандартными 19-дюймовыми стойками;
• Материал: сталь толщиной 1,3 мм - обеспечивает жесткость и устойчивость к деформации;
• Покрытие: порошковая краска RAL 9004 (черная) - устойчива к царапинам, химическим воздействиям и коррозии;
• Перфорация: равномерные отверстия по всей поверхности - способствуют естественной вентиляции установленного оборудования;
• Максимальная нагрузка: 15 кг - не превышайте этот предел, особенно при распределении веса неравномерно.

Совместимость и монтаж

Полка крепится к направляющим 19-дюймовой стойки с помощью стандартного крепежа: квадратных гаек, винтов M6 и пластиковых шайб. Устанавливается исключительно спереди - задняя часть не фиксируется, поэтому важно соблюдать баланс нагрузки. Для надёжной установки проверьте, что направляющие стойки имеют стандартную форму и шаг крепления, соответствующий требованиям EIA-310-D.

Безопасность и стандарты

Изделие соответствует общепринятым нормам монтажа в 19-дюймовых стойках. Нагрузка до 15 кг рассчитана с запасом прочности, однако не является сертифицированной по ISO или IEC. Не используйте в условиях повышенной вибрации без дополнительной фиксации.

Преимущества

• Универсальная перфорация - можно легко адаптировать под любые формы крепления оборудования;
• Чёрное покрытие RAL 9004 - маскирует следы эксплуатации, не требует частой очистки;
• Лёгкий монтаж - не нужны специальные инструменты, достаточно стандартного набора;
• Оптимальная глубина - не выступает за границы стойки, сохраняет доступ к задним кабелям.

Ограничения применения

• Не предназначен для установки тяжёлых устройств свыше 15 кг - риск прогиба и повреждения стойки;
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительного демпфирования;
• Не подходит для монтажа в вертикальном положении - только горизонтально;
• Не применяйте в помещениях с высокой влажностью (>90%) без защиты от конденсата - металл не антикоррозийный, только с покрытием.

Примеры использования

• Фиксация USB-концентраторов и сетевых адаптеров в коммутационных шкафах;
• Размещение терморегуляторов, датчиков температуры и влажности в промышленных пультах;
• Установка внешних блоков питания для IP-камер или радиомодулей;
• Подвеска мини-ПК или одноплатных компьютеров (Raspberry Pi, BeagleBone) в системах сбора данных.

Практические советы

• При установке распределяйте вес равномерно - не сосредотачивайте тяжёлый объект на одном конце полки;
• Используйте пластиковые шайбы обязательно - они предотвращают контакт металла с направляющими и снижают уровень шума;
• Проверьте посадочный диаметр винтов M6 - он должен точно входить в квадратные гайки; если возникнет зазор - замените крепёж;
• Если оборудование требует лучшего охлаждения, дополняйте перфорацию дополнительными вентиляторами - сама полка лишь создаёт условия для естественного потока;
• При необходимости доработки - перфорированные участки можно легко расширить ножницами по металлу или дрелью с насадкой.
