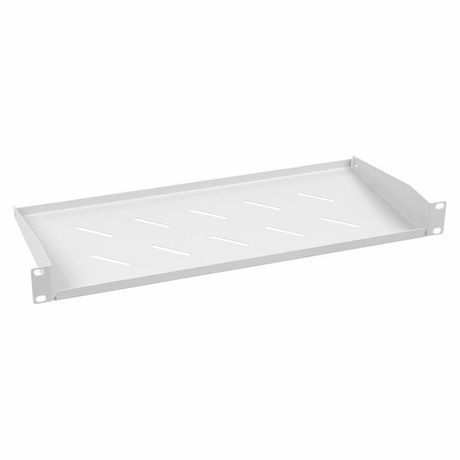

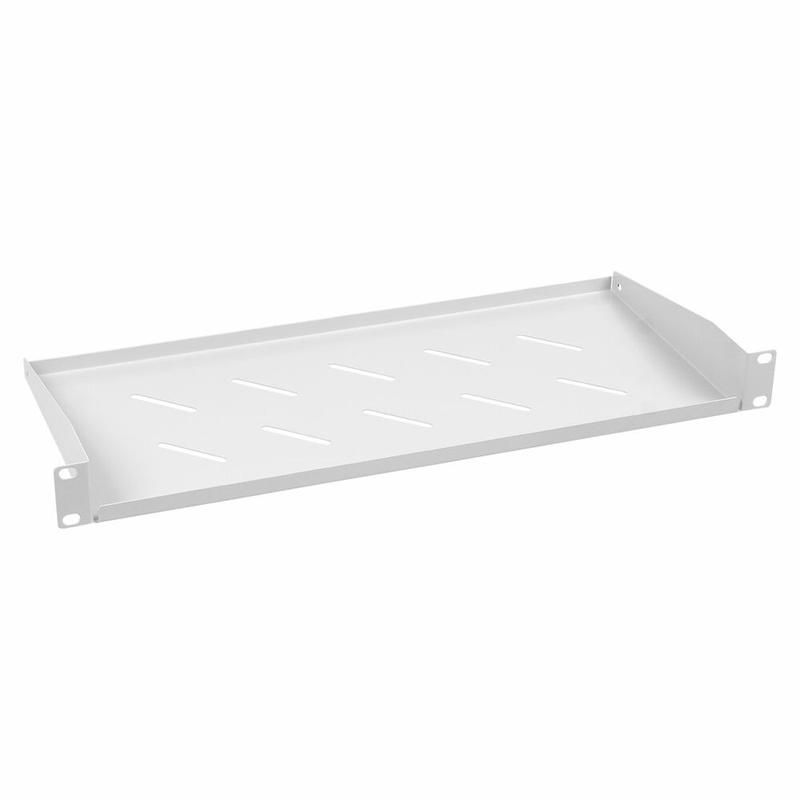

Полка консольная перфорированная 19дюйм 1U Г=200мм SH-J017-1U-200 Cabeus 7310c

Консольная полка 19 дюймов Cabeus 7310c (артикул sh-j017-1u-200) предназначена для установки небольших устройств, не оснащённых стандартным креплением под рейки 19 дюймов. Её компактная форма, перфорация и прочная конструкция делают её удобным решением для монтажа в телекоммуникационных и серверных стойках.

Назначение и область применения

Эта полка используется для крепления оборудования, которое нельзя установить напрямую на рейки 19 дюймов - например, модулей питания, преобразователей, контроллеров, адаптеров или других малогабаритных устройств. Подходит для стойки 19 дюймов в центрах обработки данных, офисных помещениях, промышленных щитовых и телекоммуникационных узлах. Перфорированные отверстия обеспечивают свободную циркуляцию воздуха, что важно для устройств, выделяющих тепло.

Технические характеристики

• Тип: Консольная полка 19 дюймов, 1U
• Глубина: 200 мм (полезная - расстояние от фронта до задней кромки)
• Ширина: 485 мм (соответствует стандартному интервалу 19 дюймов)
• Материал: Сталь толщиной 1,3 мм
• Покрытие: Порошковая краска RAL 7035, светло-серая, ударопрочная
• Несущая способность: До 15 кг (рекомендованная рабочая нагрузка)
• Максимальная нагрузка: 20 кг (кратковременно, при тестировании на пределе)
• Фиксация: Крепление через переднюю часть на направляющие стойки

Совместимость и монтаж

Полка совместима со всеми стандартными 19-дюймовыми стойками и шкафами, имеющими вертикальные направляющие с шагом крепления 48,26 мм. Для установки используются стандартный крепёж: квадратные гайки, винты M6 и пластиковые шайбы - они обычно входят в комплект стойки. Полка крепится только спереди, поэтому важно равномерно распределить вес устройства по всей поверхности. Глубина 200 мм позволяет разместить большинство компактных модулей, но не подходит для крупных устройств с выступающими элементами сзади.

Безопасность и стандарты

Полка соответствует требованиям к механической прочности и устойчивости для телекоммуникационного оборудования. Несмотря на отсутствие явного указания на сертификаты, материал и исполнение соответствуют практикам, принятым в соответствии с EIA-310-D и IEC 60297. Порошковое покрытие обеспечивает антикоррозийную защиту в условиях нормальной влажности и температур.

Преимущества

• Перфорация позволяет эффективно рассеивать тепло от установленного оборудования
• Ударопрочное покрытие защищает от царапин и повреждений при частом обслуживании
• Легкий монтаж - не требует специальных инструментов, работает с обычным крепежом
• Высокая жесткость благодаря толщине стали 1,3 мм - минимальный прогиб даже при максимальной нагрузке
• Серый цвет (RAL 7035) гармонирует с большинством корпусов и не бросается в глаза

Ограничения применения

• Не предназначен для установки тяжёлых устройств свыше 15 кг - риск деформации или отрыва креплений
• Подходит только для стойки с передними направляющими; несовместима с системами заднего крепления
• Не рекомендуется использовать во внешних или агрессивных средах (высокая влажность, химические пары, пылевые зоны без защиты)
• Размер 200 мм глубины исключает установку устройств с длинными кабельными выходами сзади

Примеры использования

• Монтаж сетевых адаптеров в серверном шкафу
• Установка DC/DC преобразователей в телеком-шкафу
• Крепление терморегуляторов или датчиков температуры
• Размещение резервных блоков питания в коммутационных узлах
• Использование в промышленных автоматизированных системах для мелких контроллеров

Практические советы

• Проверьте посадочные отверстия на направляющих - они должны точно совпадать с формой квадратных гаек
• Используйте пластиковые шайбы для снижения вибраций и изоляции от металлических поверхностей
• Не нагружайте полку полностью до 20 кг - длительная работа на пределе сокращает срок службы
• Если устройство имеет широкую основу, убедитесь, что оно опирается на всю площадь полки, а не только на край
• При необходимости можно просверлить дополнительные отверстия в перфорации - сталь легко обрабатывается
• Для более надёжной фиксации используйте два винта M6 с каждой стороны - даже если в комплекте один
