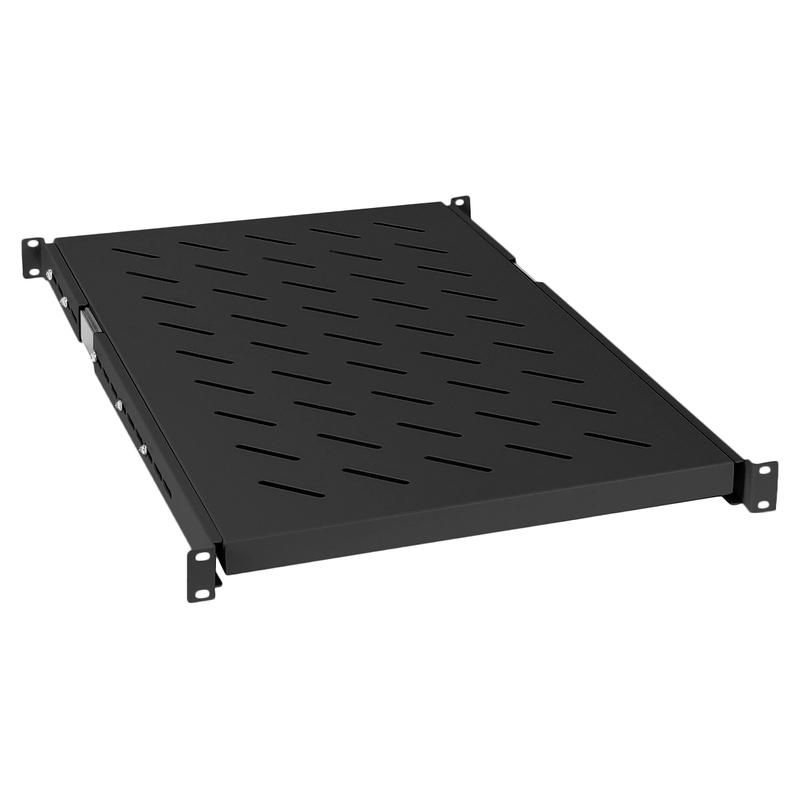

Полка 19дюйм выдвижная для шкафов и стоек JE05-1200-BK глубиной 1200мм черн. (RAL 9004) Cabeus 9804c

Выдвижная полка 19 дюймов Cabeus je05-1200-bk предназначена для удобного монтажа и обслуживания оборудования внутри шкафов глубиной 1200 мм. Чёрный цвет (RAL 9004) и прочная конструкция делают её надёжным решением для серверов, коммуникационных устройств и других компонентов, которые часто требуется извлекать.

Назначение и область применения

Выдвижная полка 19 дюймов Cabeus je05-1200-bk используется для установки оборудования, которое не имеет стандартных 19-дюймовых креплений или требует частого доступа для обслуживания. Подходит для размещения преобразователей, модулей управления, тестового оборудования, блоков питания и аналогичных устройств внутри настенных или напольных шкафов Cabeus. Перфорированная поверхность обеспечивает естественную циркуляцию воздуха, снижая риск перегрева.

Технические характеристики

• Глубина: 1200 мм - совместима со шкафами этой же глубины;
• Ширина: 19 дюймов - соответствует стандартному формату монтажных стоек;
• Материал: сталь толщиной 1,3 мм - обеспечивает жесткость и устойчивость к деформациям;
• Покрытие: порошковая ударопрочная краска RAL 9004 - защищает от царапин, коррозии и механических повреждений;
• Максимальная нагрузка: 20 кг - допустимый вес установленного оборудования;
• Тип крепления: четырёхточечное - фиксируется на направляющих с помощью квадратных гаек и винтов M6;
• Цвет: чёрный (RAL 9004) - сочетается с корпусами шкафов Cabeus и другими элементами инфраструктуры.

Совместимость и монтаж

Выдвижная полка 19 дюймов Cabeus je05-1200-bk рассчитана исключительно на установку в шкафы Cabeus с направляющими, поддерживающими стандартную систему крепления с квадратными гайками. Для монтажа используются винты M6 и пластиковые шайбы, входящие в комплект. Направляющие должны иметь шаг крепления, совпадающий с отверстиями на боковых планках полки. Убедитесь, что внутренняя глубина шкафа точно равна 1200 мм - меньшая глубина не позволит полностью выдвинуть полку, большая - вызовет люфт и нестабильность.

Преимущества

• Удобство сервиса - оборудование легко выдвигается и возвращается, не требуя демонтажа шкафа;
• Охлаждение через перфорацию - снижает температуру чувствительных компонентов без необходимости в активном охлаждении;
• Стандартная совместимость - работает с существующей системой крепления Cabeus без доработок;
• Высокая прочность - стальная конструкция выдерживает длительные нагрузки и частые операции выдвижения/закрывания;
• Эстетика и долговечность - матовое чёрное покрытие не выгорает и не теряет внешний вид при эксплуатации.

Ограничения применения

• Не подходит для шкафов других производителей, если они не используют ту же систему крепления с квадратными гайками;
• Запрещено превышать максимальную нагрузку в 20 кг - это может привести к деформации направляющих или отказу механизма;
• Не предназначен для установки в условиях повышенной влажности, агрессивных сред или открытых площадках - отсутствует защита IP;
• Не рекомендуется использовать для очень тяжёлого оборудования (например, больших UPS или трансформаторов) даже при соблюдении предела массы - из-за длинного плеча и возможного прогиба.

Примеры использования

• Размещение сетевых коммутаторов в распределительных шкафах, где нужен быстрый доступ для диагностики;
• Установка контроллеров PLC или интерфейсных модулей на производственной линии;
• Использование как временного решения для тестирования нового оборудования перед постоянной интеграцией в стойку;
• Фиксация блоков питания или зарядных устройств в шкафах АСУ ТП.

Практические советы

• Перед монтажом проверьте, чтобы все четыре точки крепления полки совпадали с отверстиями на направляющих - не используйте только два крепления, даже если кажется, что этого достаточно;
• При установке тяжёлого оборудования распределяйте вес равномерно - сосредоточенный центр тяжести увеличивает риск провисания;
• Если оборудование сильно нагревается, убедитесь, что перфорированные зоны не закрыты кабелями или кожухами - это нарушит воздушный поток;
• При замене винтов M6 используйте только оригинальные или аналоги с такой же длиной и классом прочности - слишком длинные винты могут задеть внутренние компоненты шкафа;
• Полка je05-1200-bk - часть серии Cabeus; для сохранения целостности системы лучше выбирать другие элементы из того же производителя.
