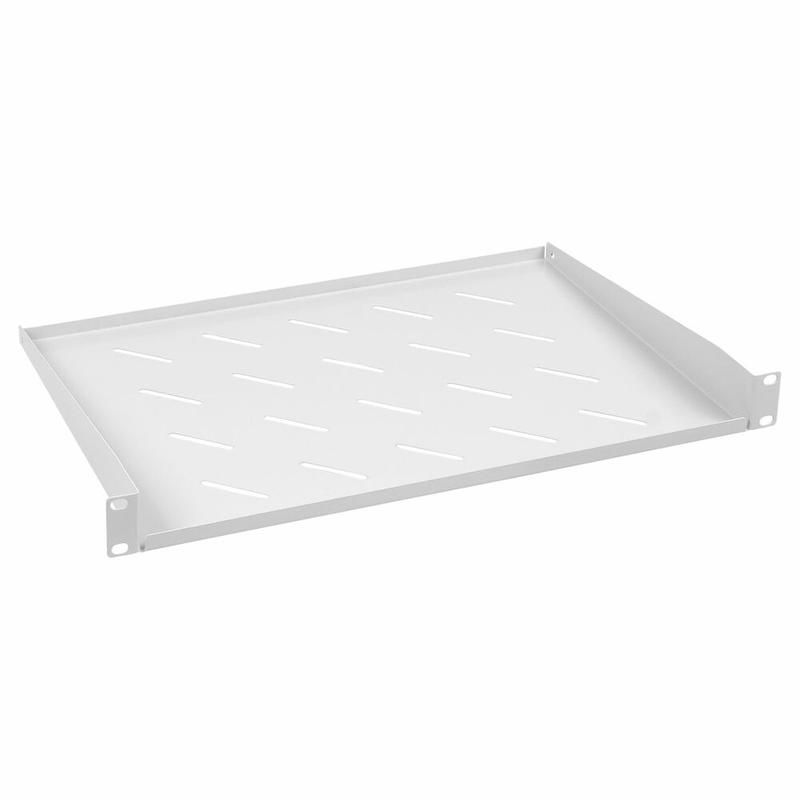

Полка консольная перфорированная 19дюйм 1U Г=315мм SH-J017-1U-315 Cabeus 7075c

Консольная полка 1U глубиной 315 мм от бренда Cabeus (артикулы 7075c и sh-j017-1u-315) предназначена для установки в 19-дюймовые стойки и шкафы там, где стандартное крепление невозможно - например, для нестандартного оборудования, датчиков, модулей управления или адаптеров. Её перфорированный дизайн обеспечивает свободную циркуляцию воздуха, а прочная стальная конструкция выдерживает нагрузки до 20 кг.

Назначение и область применения

Эта полка решает задачу крепления устройств, которые не имеют стандартных 19-дюймовых кронштейнов. Подходит для размещения: малогабаритных контроллеров, преобразователей частоты, сетевых фильтров, терминалов связи, систем сбора данных и других компактных элементов. Применяется в телекоммуникационных шкафах, серверных помещениях, промышленных автоматизированных системах и распределительных щитах.

Технические характеристики

• Тип: Консольная перфорированная полка 1U
• Глубина: 315 мм (реальная полезная глубина - 316 мм)
• Ширина: 485 мм (соответствует стандарту 19 дюймов)
• Материал: Сталь толщиной 1,3 мм
• Покрытие: Порошковая краска RAL 7035, устойчивая к механическим повреждениям
• Несущая способность: 15 кг - рекомендованная рабочая нагрузка
• Максимальная нагрузка: 20 кг - предельный допустимый вес без деформации
• Цвет: Серый

Совместимость и монтаж

Полка крепится к вертикальным направляющим 19-дюймовой стойки с помощью стандартного крепежа: квадратных гаек, винтов M6 и пластиковых шайб. Устанавливается исключительно спереди - задняя часть не фиксируется, что делает её консольной. Для надёжной установки необходимо использовать все четыре точки крепления. Габариты 485×315 мм обеспечивают совместимость со всеми типичными 19-дюймовыми стойками и шкафами.

Особенности конструкции

Перфорация на поверхности полки позволяет эффективно рассеивать тепло от установленного оборудования, снижая риск перегрева. Кромки полки не острые - безопасны при обслуживании. Толщина стали 1,3 мм обеспечивает жесткость при минимальном весе. Отсутствие задней опоры требует точного соблюдения правил монтажа - неправильная установка может вызвать прогиб или провисание.

Преимущества

• Решает проблему крепления нестандартного оборудования в 19-дюймовых стойках
• Перфорация улучшает воздушный поток - снижает температуру внутри шкафа
• Ударопрочное покрытие защищает от царапин и коррозии
• Легко монтируется с использованием стандартного крепежа
• Не требует специальных инструментов - достаточно отвертки

Ограничения применения

• Не предназначен для установки тяжелых устройств свыше 20 кг - возможна деформация
• Не следует использовать в условиях постоянной вибрации без дополнительной фиксации
• Не подходит для монтажа в горизонтальные или нестандартные рамы - только в 19-дюймовые стойки с передними направляющими
• Пластиковые шайбы не заменяются металлическими - они нужны для изоляции и защиты от электроудара

Примеры использования

• Фиксация USB-концентраторов в серверном шкафу
• Установка датчиков температуры и влажности в телеком-шкафу
• Крепление адаптеров питания для IP-камер
• Размещение мини-PLC-модулей в промышленных пультах управления
• Подвеска сетевых фильтров и UPS-устройств малой мощности

Практические советы

• Проверьте посадочные отверстия на направляющих - они должны соответствовать формату квадратных гаек
• Не используйте длинные винты - они могут задеть внутренние компоненты стойки
• При установке нескольких полок друг под другом оставляйте зазор не менее 1U между ними для вентиляции
• Если оборудование тяжелее 10 кг, дополнительно закрепите его саморезами к полке - чтобы нагрузка не передавалась только на крепёж к стойке
• При необходимости можно просверлить дополнительные отверстия под свои крепления - перфорация позволяет это сделать без потери прочности
