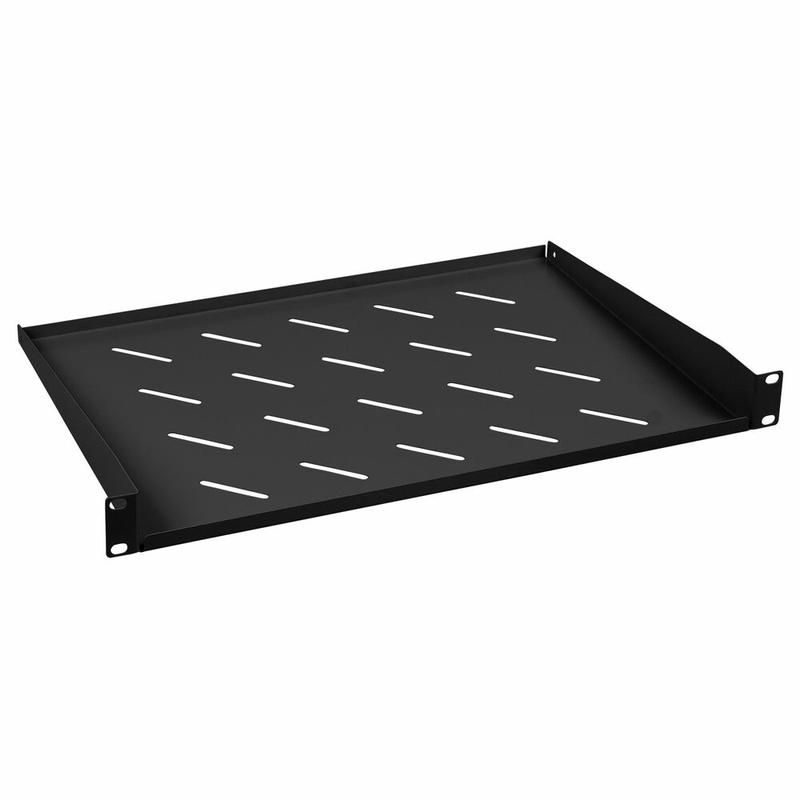

Полка консольная перфорированная SH-J017-1U-315-BK 19дюйм 1U Г=315мм RAL 9004 черн. Cabeus 8626c

Консольная полка Cabeus 8626c (артикул sh-j017-1u-315-bk) предназначена для установки небольших устройств в 19-дюймовые стойки, где стандартное крепление невозможно. Её перфорация обеспечивает циркуляцию воздуха, а прочная конструкция выдерживает до 15 кг нагрузки.

Назначение и область применения

Эта полка используется для крепления оборудования, которое не имеет стандартных 19-дюймовых крепёжных отверстий - например, модулей управления, трансиверов, адаптеров, блоков питания или других компактных устройств. Подходит для серверных комнат, телекоммуникационных шкафов, промышленных автоматизированных систем и лабораторий. Устанавливается исключительно в 19-дюймовые стойки и шкафы с вертикальными направляющими.

Технические характеристики

• Глубина: 315 мм
• Высота: 1U (44,45 мм)
• Ширина: соответствует стандарту 19 дюймов (482,6 мм)
• Материал: сталь толщиной 1,3 мм
• Покрытие: порошковая краска RAL 9004 (черная), ударопрочная
• Максимальная нагрузка: 15 кг
• Перфорация: равномерные отверстия по всей поверхности для теплоотвода
• Тип крепления: переднее, на направляющие

Совместимость и монтаж

Полка устанавливается на стандартные 19-дюймовые направляющие внутри шкафа. Для фиксации используются квадратные гайки, винты M6 и пластиковые шайбы - они не входят в комплект и должны быть приобретены отдельно. Крепление происходит только спереди, поэтому шкаф должен иметь доступ к передней части направляющих. Глубина 315 мм позволяет разместить устройства с выступающими элементами, но требует достаточного внутреннего пространства шкафа.

Безопасность и стандарты

Изделие соответствует общепринятому стандарту 19-дюймовой рамы EIA-310-D. Нагрузка 15 кг определена испытаниями на деформацию и устойчивость. Порошковое покрытие не содержит свинца и безопасно при работе в закрытых помещениях.

Преимущества

• Перфорация снижает риск перегрева установленного оборудования за счёт естественной вентиляции
• Ударопрочное покрытие защищает от царапин и механических повреждений при обслуживании
• Стальная конструкция толщиной 1,3 мм обеспечивает жесткость даже при максимальной нагрузке
• Чёрный цвет (RAL 9004) гармонирует с большинством промышленных стоек и шкафов

Ограничения применения

• Не подходит для установки в шкафы без передних направляющих
• Запрещено нагружать более чем 15 кг - превышение вызывает прогиб и возможную деформацию
• Не предназначен для наружного использования - отсутствует защита от влаги и пыли
• Не рекомендуется использовать для тяжёлого оборудования с высоким центром тяжести (например, больших трансформаторов)

Примеры использования

• Крепление USB-концентраторов и сетевых интерфейсов в серверном шкафу
• Размещение контроллеров PLC в промышленных пультах управления
• Фиксация адаптеров RS-485/RS-232 в распределительных щитах
• Установка миниатюрных UPS-блоков в телеком-шкафах

Практические советы

• Перед монтажом проверьте, что направляющие шкафа имеют стандартный шаг 482,6 мм и подходящую форму для квадратных гаек
• Используйте винты M6 длиной 12–16 мм - слишком длинные могут задеть задние элементы шкафа
• При установке нескольких полок друг над другом соблюдайте зазор не менее 1U между ними для лучшей вентиляции
• Если оборудование имеет вентиляторы, ориентируйте их так, чтобы поток воздуха проходил через перфорацию полки
• Проверьте вес всех устройств на полке - суммарная масса должна оставаться ниже 15 кг с запасом
