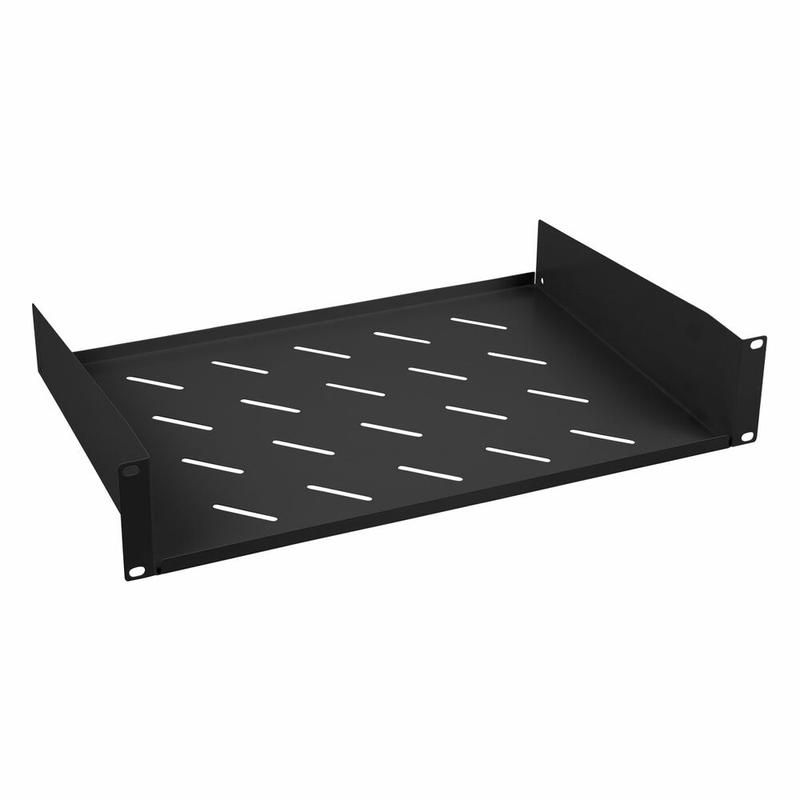

Полка консольная перфорированная 19дюйм 2U Г=315мм SH-J017-2U-315-BK черн. Cabeus 8627c

Консольная полка 19 дюймов Cabeus sh-j017-2u-315-bk предназначена для установки небольших устройств в телекоммуникационных стойках, где стандартное крепление невозможно. Её перфорированная конструкция обеспечивает циркуляцию воздуха, а прочная стальная основа выдерживает до 15 кг рабочей нагрузки.

Назначение и область применения

Полка 19 дюймов Cabeus sh-j017-2u-315-bk используется для крепления оборудования, которое не имеет стандартных крепёжных отверстий для монтажа в 19-дюймовой стойке. Подходит для размещения преобразователей, модулей управления, адаптеров, малых блоков питания и других компактных устройств. Применяется в серверных помещениях, телекоммуникационных узлах, промышленных контроллерных системах.

Технические характеристики

• Размеры: 485 × 315 мм (ширина × глубина)
• Высота: 2U (88,9 мм)
• Полезная глубина: 315 мм - позволяет размещать устройства с выступающими элементами
• Материал: сталь толщиной 1,3 мм
• Покрытие: порошковая краска RAL 9004, ударопрочная и антикоррозийная
• Несущая способность: 15 кг - рекомендованная рабочая нагрузка
• Максимальная нагрузка: 20 кг - предельная допустимая масса при кратковременных воздействиях
• Перфорация: равномерные отверстия по всей поверхности для улучшения теплоотвода

Совместимость и монтаж

Полка 19 дюймов Cabeus sh-j017-2u-315-bk монтируется на направляющие стандартных стоек 19 дюймов. Крепление осуществляется через передние кронштейны с использованием квадратных гаек, винтов M6 и пластиковых шайб - всё это входит в комплект. Глубина 315 мм требует наличия достаточного свободного пространства внутри стойки. Убедитесь, что расстояние между направляющими соответствует стандартным 19" (482,6 мм), а зазоры по бокам не препятствуют фиксации.

Безопасность и стандарты

Полка соответствует требованиям к механической устойчивости для телекоммуникационного оборудования. Нагрузочные испытания проводились в соответствии с практиками ETSI EN 300 019. Отсутствие металлических острых кромок снижает риск повреждения кабелей и изоляции. Порошковое покрытие не содержит свинца и хром(VI).

Преимущества

• Перфорация обеспечивает естественную вентиляцию - снижает перегрев установленного оборудования
• Усиленная сталь 1,3 мм гарантирует жесткость даже при максимальной нагрузке
• Чёрное покрытие RAL 9004 маскирует следы эксплуатации и совпадает с большинством корпусов оборудования
• Консольная конструкция освобождает заднюю часть стойки - удобно при плотном расположении кабелей
• Не требует специальных инструментов - монтаж выполняется стандартными M6-винтами и квадратными гайками

Ограничения применения

• Не предназначен для установки тяжёлого оборудования (например, UPS, больших коммутаторов) - превышение 15 кг снижает срок службы креплений
• Не подходит для стойки с недостаточной глубиной - требуется минимум 315 мм свободного пространства от передней рамы
• Не рассчитана на вертикальную установку - работает только горизонтально
• Не защищена от внешних воздействий (пыль, влага) - применяется только во внутренних помещениях

Примеры использования

• Установка PoE-инфраструктуры (PSE-модули) в сетевых шкафах
• Фиксация терминалов связи, интерфейсных плат, реле управления
• Размещение адаптеров USB/RS485 в автоматических системах
• Поддержка малогабаритных IP-камер с питанием в охранной системе
• Альтернатива дорогостоящим кастомным креплениям для нестандартных устройств

Практические советы

• Проверьте посадочный диаметр направляющих - они должны подходить под стандартные квадратные гайки 1/4" (6,35 мм)
• При установке нескольких полок оставляйте зазор 1–2 U между ними для лучшей циркуляции воздуха
• Используйте пластиковые шайбы обязательно - они предотвращают замыкание на корпус при случайном контакте с проводами
• Не затягивайте винты M6 слишком сильно - достаточно усилия, чтобы гайка плотно села, без деформации стали
• Для увеличения надёжности можно дополнительно закрепить полку задними болтами, если стойка предусматривает такую возможность
