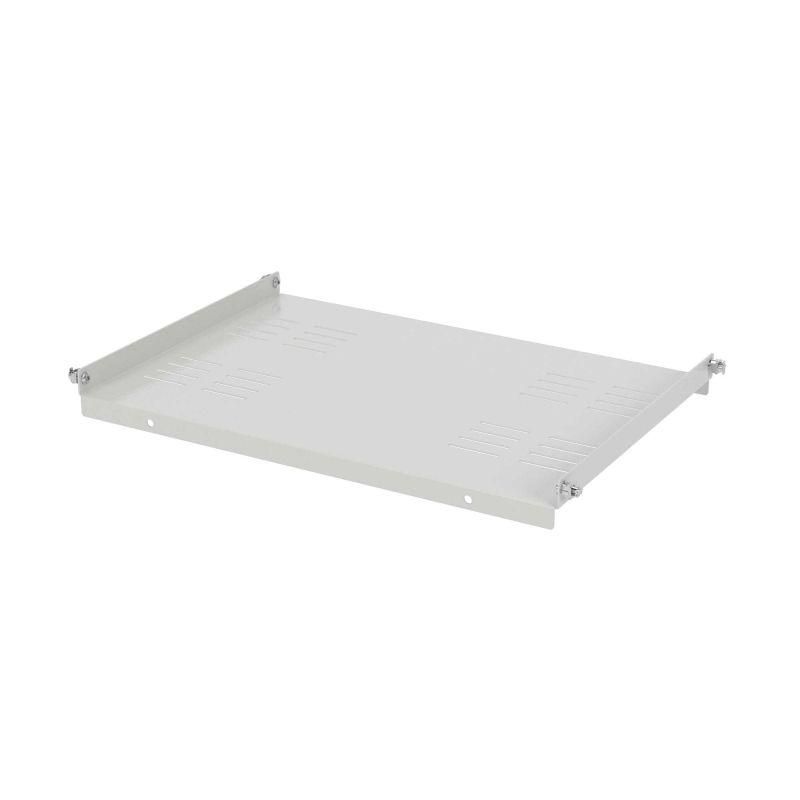

Полка фиксированная Г = 500 мм для шкафов CAE/CQE шириной 1000 - R5NRF1050 ДКС R5RF1050

Фиксированная полка DKC (ДКС) артикулы r5rf1050 и r5nrf1050 - это компонент для сборных шкафов серии RAM block, предназначенная для равномерного распределения нагрузки внутри шкафов CAE, CQE, DAE и CQEC шириной 1000 мм. Полка изготовлена из стали с порошковым покрытием, обеспечивая долговечность и устойчивость к механическим воздействиям.

Назначение и область применения

Полка используется для размещения оборудования внутри шкафов серии RAM block: коммутационных устройств, реле, преобразователей частоты, контроллеров, блоков питания и других компактных аппаратов. Подходит для промышленных объектов, автоматизированных производственных линий, телекоммуникационных узлов и распределительных пунктов. Применяется там, где требуется надежная фиксация груза без возможности регулировки по высоте.

Технические характеристики

• Тип: фиксированная полка
• Габариты: 1000 × 500 × 0 мм (ширина × глубина × толщина)
• Полезная глубина: 500 мм
• Материал: сталь толщиной 1,5 мм
• Покрытие: порошковая окраска, цвет 7035 (серый)
• Максимальная нагрузка: 30 кг
• Перфорация: отсутствует - полка сплошная, без отверстий

Совместимость и монтаж

Полка совместима исключительно со шкафами серии RAM block: CAE, CQE, DAE и CQEC шириной 1000 мм. Крепление осуществляется через предварительно установленные направляющие на боковых стенках шкафа - полка просто вставляется и защелкивается. Для монтажа не требуются инструменты. Убедитесь, что внутренняя ширина шкафа точно соответствует 1000 мм - отклонение более чем +-2 мм затруднит установку. Полка не подходит для шкафов других серий или сторонних производителей.

Безопасность и стандарты

Полка соответствует требованиям к механической прочности, применяемым в рамках системы RAM block. Шкафы, в которые устанавливается эта полка, проходят испытания на соответствие стандарту IP55 (защита от пыли и струй воды) и климатическому исполнению УХЛ1 по ГОСТ 15150. Сама полка не является самостоятельным элементом защиты, но её использование в составе целостной конструкции сохраняет уровень герметичности шкафа.

Преимущества

• Высокая жесткость благодаря толщине стали 1,5 мм и П-образному обрамлению кромок
• Устойчивость к коррозии - порошковое покрытие не царапается при обычном обслуживании
• Равномерное распределение нагрузки по всей поверхности
• Не требует дополнительных креплений - быстрая установка и замена
• Совместима с другими элементами серии RAM block (консоли, рейки, кронштейны)

Ограничения применения

• Нельзя использовать для нагрузок выше 30 кг - превышение вызывает деформацию
• Не подходит для шкафов шириной менее или более 1000 мм
• Не предназначена для установки тяжелых устройств с точечными опорами (например, больших трансформаторов) - необходимо использовать несколько полок или специальные несущие рамы
• Отсутствует возможность регулировки по высоте - выбирать место установки нужно заранее
• Не рекомендуется для открытых площадок без защиты от осадков - хотя сама полка устойчива, внешнее оборудование может повредиться

Примеры использования

• Размещение PLC-контроллеров и I/O-модулей в шкафу CQE на заводе
• Установка сетевых коммутаторов и маршрутизаторов в телекоммуникационном шкафу DAE
• Фиксация блоков питания и дросселей в распределительном щите CAE
• Использование в качестве базовой платформы для малогабаритных частотных преобразователей

Практические советы

• При установке нескольких полок в один шкаф соблюдайте минимальный зазор 40–50 мм между ними - это обеспечит доступ для проводки и теплоотвод
• Если нагрузка близка к 30 кг, распределите вес равномерно - не сосредоточивайте всё на одном конце
• Проверьте перед монтажом наличие и состояние направляющих в шкафу - износ или деформация могут помешать фиксации
• Для тяжелого оборудования используйте пару таких полок вместо одной - так снижается риск прогиба
• Артикулы r5rf1050 и r5nrf1050 - идентичны по функциям; различаются лишь в партиях производства, не влияют на эксплуатацию
