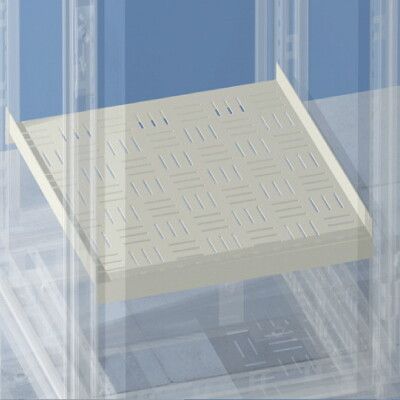

Полка фиксированная Г=500мм для шкафов CQE шириной 600мм DKC R5NRF650 ДКС R5RF650

Фиксированная полка DKC (ДКС) с артикулом r5nrf650 и r5rf650 предназначена для внутренней компоновки шкафов серий RAM block - CAE, CQE и DAE шириной 600 мм. Она обеспечивает надежное крепление оборудования на постоянном месте, сохраняя доступ к задним соединениям и удобство обслуживания.

Назначение и область применения

Полка используется для размещения среднетяжелых устройств внутри шкафов системы RAM block: коммутационного оборудования, преобразователей частоты, контроллеров, блоков питания и других компонентов автоматизации. Подходит для промышленных объектов, центральных пунктов связи, насосных станций, АЭС, тепловых и гидроэлектростанций, где требуется устойчивый монтаж без возможности перемещения.

Технические характеристики

• Тип: фиксированная полка (не регулируемая)
• Ширина: 600 мм
• Глубина: 500 мм
• Высота: 0 мм (плоская поверхность)
• Материал: сталь толщиной 1,5 мм
• Покрытие: порошковая краска цвета 7035 (серый матовый)
• Максимальная нагрузка: 30 кг
• Перфорация: отсутствует - полка сплошная, без отверстий

Совместимость и монтаж

Полка совместима исключительно со шкафами серии RAM block: CAE, CQE и DAE шириной 600 мм. Крепится через предварительно подготовленные направляющие в боковых стенках шкафа - защелкивается на специальные кронштейны, расположенные с интервалом 25 мм. Для установки не требуются инструменты: достаточно вставить полку в пазы и слегка надавить до щелчка. Нельзя использовать с другими шкафами, даже аналогичными по ширине, так как профиль крепления уникален для серии RAM block.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к механической прочности и долговечности, применяемым в рамках стандарта IEC 62262 (защита от внешних воздействий). Совместимо с шкафами, имеющими класс защиты IP55 и работающими в климатическом исполнении УХЛ1 по ГОСТ 15150. Порошковое покрытие устойчиво к коррозии, химическим веществам и механическому истиранию в условиях производства.

Преимущества

• Жесткая конструкция из стали 1,5 мм гарантирует минимальный прогиб при максимальной нагрузке
• Порошковое покрытие не царапается при монтаже и легко моется
• Не требует дополнительных крепежей - быстрая установка и замена
• Подходит для плотной компактной укладки оборудования благодаря точному соответствию габаритам шкафов

Ограничения применения

• Нельзя использовать для нагрузок выше 30 кг - риск деформации и повреждения креплений
• Не подходит для шкафов других серий, даже если их ширина равна 600 мм
• Отсутствие перфорации препятствует использованию болтовых креплений оборудования прямо на полке - оборудование должно иметь собственные крепежные платформы
• Не рекомендовано для помещений с повышенной влажностью вне шкафов - сама полка не является герметичной конструкцией

Примеры использования

• Размещение преобразователя частоты в шкафу CQE на заводе
• Установка PLC-контроллера в телекоммуникационном узле
• Фиксация блока реле и контакторов в распределительном щите на теплостанции
• Монтаж сетевых коммутаторов в серверной комнате с шкафом типа DAE

Практические советы

• Проверьте перед монтажом, что ваш шкаф принадлежит именно к серии RAM block - CAE/CQE/DAE. Другие модели с такой же шириной не подходят.
• Если вам нужна возможность крепить оборудование винтами - используйте полку с перфорацией (например, модель с артикулом r5nf648), а не эту сплошную.
• При укладке тяжелого оборудования распределяйте вес равномерно - сосредоточенная нагрузка более 15 кг на одном участке может вызвать местную деформацию.
• Часто забывают, что полка занимает место между вертикальными рейками. Убедитесь, что другие элементы (блоки, провода) не будут мешать ее установке.
• Артикулы r5nrf650 и r5rf650 - это один и тот же продукт; различия связаны лишь с партиями поставки, функционально они идентичны.
