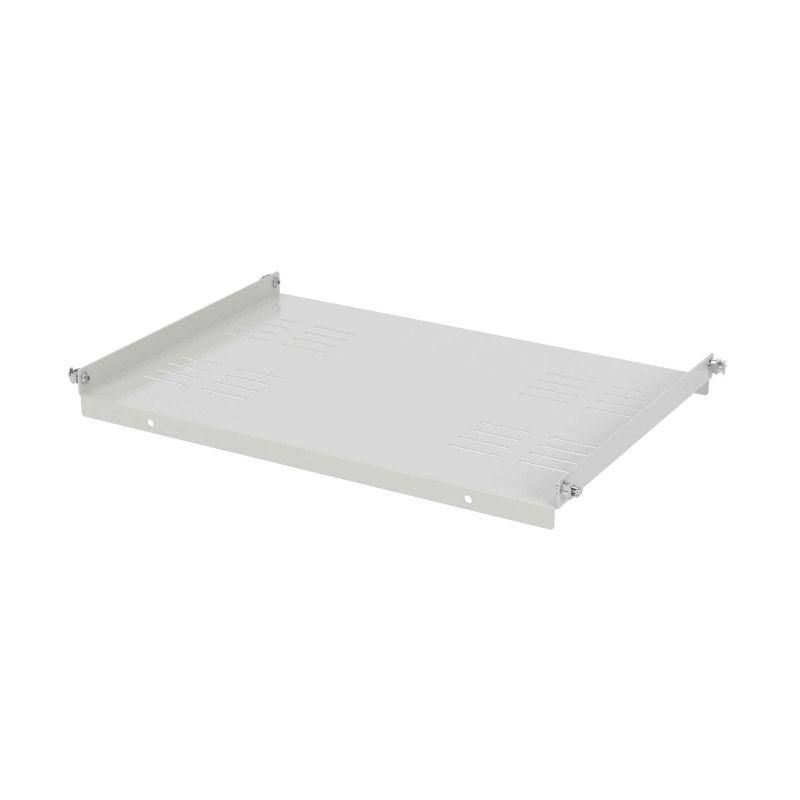

Полка фиксированная Г = 600 мм для шкафов CAE/CQE шириной 1000 - R5NRF1060 ДКС R5RF1060

Фиксированная полка DKC (ДКС) артикулы r5rf1060 и r5nrf1060 - это компонент системы RAM block, предназначенная для установки внутри шкафов CAE, CQE, DAE и CQEC шириной 1000 мм. Полка изготовлена из стали с порошковым покрытием, рассчитана на нагрузку до 30 кг и обеспечивает надежное крепление оборудования в промышленных условиях.

Назначение и область применения

Полка используется для размещения легкого и среднего оборудования внутри сборных шкафов серии RAM block: коммутационных устройств, реле, контроллеров, блоков питания, малогабаритных преобразователей частоты и других компонентов систем автоматизации и распределения энергии. Подходит для монтажа в помещениях с нормальной и повышенной влажностью, где требуется устойчивая платформа без возможности регулировки высоты.

Технические характеристики

• Тип: фиксированная полка (не регулируемая)
• Габариты: 1000 × 600 × 0 мм (ширина × глубина × толщина)
• Полезная глубина: 600 мм
• Материал: сталь, толщина 1,5 мм
• Покрытие: порошковая окраска, цвет 7035 (серый)
• Максимальная нагрузка: 30 кг
• Перфорация: отсутствует - полка сплошная, без отверстий

Совместимость и монтаж

Полка совместима исключительно со шкафами серии RAM block: CAE, CQE, DAE и CQEC шириной 1000 мм. Крепится к боковым направляющим шкафа через специальные зацепы - не требует дополнительных крепежей. Установка выполняется путем вставки полки в предварительно подготовленные пазы на внутренних стойках. Высота расположения фиксирована - изменить положение невозможно. Для правильной установки проверьте соответствие модели шкафа и наличие целых направляющих без деформаций.

Безопасность и стандарты

Полка соответствует требованиям к механической прочности и долговечности, применяемым в рамках серий RAM block. Шкафы, в которые устанавливается эта полка, проходят испытания на соответствие стандарту IP55 (защита от пыли и струй воды) и климатическому исполнению УХЛ1 по ГОСТ 15150. Сама полка не является самостоятельным электрооборудованием и не влияет на класс защиты шкафа.

Преимущества

• Высокая жесткость благодаря толщине стали 1,5 мм и усиленному краю
• Устойчивость к коррозии - порошковое покрытие сохраняет внешний вид и функциональность в агрессивной среде
• Идеальная геометрия - точный размер 1000×600 мм гарантирует плотную посадку в шкафах без зазоров
• Не требует инструментов при установке - монтаж осуществляется вручную за несколько секунд

Ограничения применения

• Не подходит для шкафов другой ширины - несовместима с моделями 600 мм, 800 мм или 1200 мм
• Нельзя использовать для оборудования массой более 30 кг - превышение нагрузки вызывает прогиб и риск повреждения шкафа
• Отсутствует возможность регулировки высоты - нельзя перемещать по вертикали после монтажа
• Не предназначена для крепления тяжелого силового оборудования (например, ЧРП, трансформаторов) - используйте вместо этого консоли или рамы

Примеры использования

• Размещение PLC-контроллеров в шкафу CQE на объекте водоснабжения
• Установка терморегуляторов и реле времени в шкафу DAE на производстве
• Фиксация блоков питания и сетевых фильтров в телекоммуникационном шкафу CAE
• Поддержка панелей оператора с экраном до 10 кг в помещении с пылью и влажностью

Практические советы

• Перед монтажом проверьте, что направляющие шкафа не деформированы - искривленные пазы затруднят установку полки
• Если оборудование требует вентиляции, не закрывайте полку полностью - оставьте зазоры для циркуляции воздуха
• При необходимости увеличения нагрузки замените эту полку на две параллельные или используйте усиленные консоли с подпорками
• Артикулы r5rf1060 и r5nrf1060 отличаются лишь наличием/отсутствием кромочного уплотнения - выбирайте по условиям эксплуатации: с уплотнением - для чувствительного оборудования, без - для экономии
