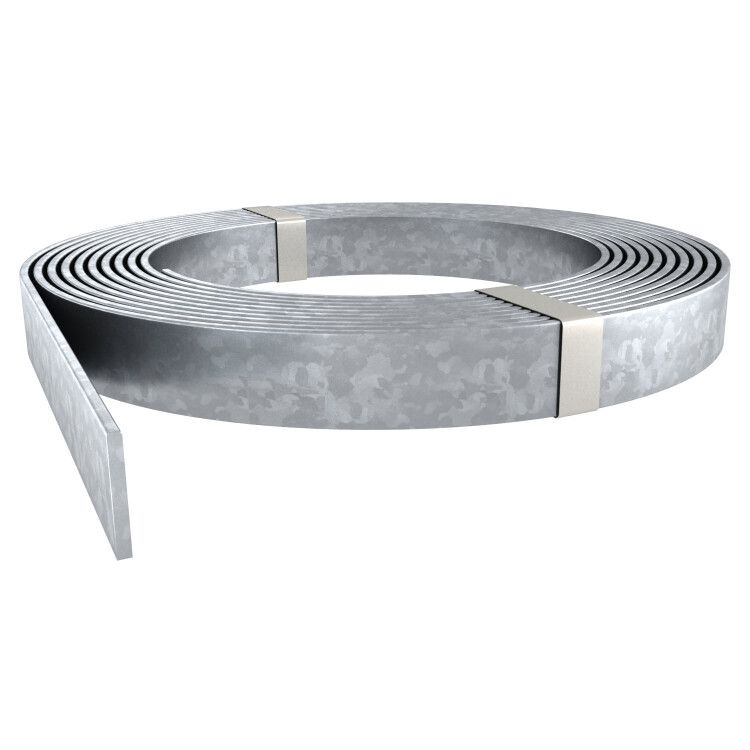

Полоса из оцинкованной стали (5052 DIN 30X4) | 5019350 OBO Bettermann

Полоса из оцинкованной стали 30x4 мм, DIN 30x4, 5052 - это металлический проводник для надёжного заземления, молниезащиты и выравнивания потенциалов. Произведённый компанией OBO BETTERMANN, артикул 5019350 соответствует международным стандартам и предназначен для постоянной установки в промышленных и энергетических объектах.

Назначение и область применения

Полоса из оцинкованной стали 30x4 мм, DIN 30x4, 5052 используется в системах молниезащиты, контурном заземлении и кольцевом уравнивании потенциалов. Применяется на объектах с высокими требованиями к безопасности: промышленных предприятиях, трансформаторных подстанциях, телекоммуникационных узлах, жилых и общественных зданиях. Подходит для прокладки по фасадам, кровлям, внутри помещений и в грунте при соблюдении условий эксплуатации.

Технические характеристики

• Форма: прямоугольная полоса 30 мм × 4 мм
• Материал: углеродистая сталь
• Покрытие: горячеоцинкованное, плотностью 500 г/м² (~70 мкм)
• Стандарт: DIN EN 62561-2 / ГОСТ Р МЭК 62561.2-2014
• Соответствие: VDE 0185-305 / ГОСТ Р МЭК 62305
• Обозначение типа: 5052 DIN 30×4

Совместимость и монтаж

Полоса из оцинкованной стали 30x4 мм, DIN 30x4, 5052 совместима с клеммами, болтовыми соединениями и зажимами OBO BETTERMANN серии BSM, BSE и BSF. Для механического соединения используйте болты M8–M10 с шайбами и гайками, обеспечивающими надёжный контакт. Крепление выполняют на расстоянии не более 1 метра друг от друга. При прокладке в земле рекомендуется использовать песчаную подушку и защищать от механических повреждений. Не применяйте сварку - она снижает коррозионную стойкость цинкового слоя.

Безопасность и стандарты

Изделие сертифицировано в соответствии с DIN EN 62561-2 и ГОСТ Р МЭК 62561.2-2014, что гарантирует соответствие требованиям к проводящим элементам молниезащиты. Соответствует также нормам VDE 0185-305 и ГОСТ Р МЭК 62305 - стандартам, регламентирующим защиту от ударов молнии. Цинковое покрытие обеспечивает долговечность даже в агрессивных средах.

Преимущества

• Высокая проводимость и термическая стойкость - выдерживает импульсы тока молнии до 100 кА
• Цинковое покрытие 500 г/м² предотвращает коррозию в течение десятилетий
• Жесткая форма позволяет легко фиксировать и выравнивать линии заземления
• Устойчивость к химическим воздействиям - подходит для городской и промышленной среды
• Совместима с комплектующими OBO BETTERMANN - упрощает сборку системы

Ограничения применения

• Не предназначена для внутренней электропроводки - не заменяет медные жилы
• Не следует применять в контакте с алюминием или другими металлами без изоляции - возможна гальванопара
• Запрещено использование в условиях частого механического изгиба - материал хрупок при многократных деформациях
• Не рекомендуется для прямого контакта с кислотными или щелочными растворами без защиты

Примеры использования

• Прокладка по периметру здания для формирования контура заземления
• Подключение молниеотвода к основному заземляющему устройству
• Связка всех металлических конструкций (трубопроводы, каркасы, баки) для уравнивания потенциалов
• Установка на крыше промышленного ангара для равномерного рассеивания тока молнии

Практические советы

• Перед монтажом проверьте толщину цинка - он должен быть равномерным, без вздутий и трещин
• При резке используйте ножницы по металлу - избегайте плазменной резки, чтобы не повредить покрытие
• При соединении с медью применяйте переходные клеммы с антикоррозийной смазкой
• Длина одного участка не должна превышать 20 м без компенсационных петель - избегайте напряжений от температурного расширения
• Проверяйте сопротивление заземления после монтажа - допустимо ≤10 Ом для большинства объектов
