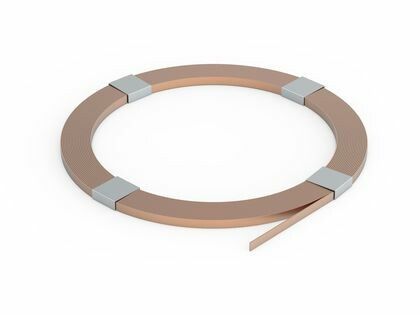

Полоса 40х4мм медь (уп.35м) DKC NC2444CU ДКС

Полоса медная 40х4 мм от DKC (ДКС), артикул nc2444cu - это плоский медный проводник, предназначенный для надёжного соединения в системах заземления, токоотводов и уравнивания потенциалов. Бухта длиной 35 метров обеспечивает удобство транспортировки и монтажа на объектах различной сложности.

Назначение и область применения

Полоса медная 40х4 мм используется там, где требуется высокая проводимость и долговечность соединений. Применяется в:

• системах молниезащиты - как токоотвод от молниеотвода к контуру заземления;
• заземляющим устройствам - для соединения электродов и распределительных шин;
• системам уравнивания потенциалов - в помещениях с повышенной опасностью (бассейны, химические цеха, медицинские учреждения);
• промышленном оборудовании - для прокладки заземляющих шин внутри щитовых и на станках.

Технические характеристики

• Размеры: 40 мм × 4 мм - оптимальное сечение для пропуска больших токов при сохранении гибкости;
• Материал: медь высокой чистоты - обеспечивает низкое электрическое сопротивление и устойчивость к коррозии;
• Форма: плоская полоса - позволяет плотно прилегать к поверхности и легко фиксироваться болтовыми соединениями;
• Длина бухты: 35 м - снижает количество стыков при монтаже длинных трасс;
• Цвет: медный - визуально отличаемый, соответствует стандартным цветовым кодам для заземляющих элементов;
• Покрытие: медное - отсутствие внешнего изоляционного слоя, что необходимо для прямого контакта с землёй и металлическими конструкциями.

Совместимость и монтаж

Полоса медная 40х4 мм совместима с любыми стандартными заземляющими клеммами, болтовыми соединениями и зажимами для медных шин. Для монтажа рекомендуется использовать:

• болты M8–M12 с гроверами и шайбами для предотвращения ослабления;
• медные перемычки и переходники при необходимости соединения с другими материалами;
• напильник или шлифовальную шкурку для зачистки поверхностей перед установкой - чтобы исключить оксидную плёнку на контактных участках.

Укладывать можно как горизонтально, так и вертикально. При проходе через бетонные или каменные конструкции используйте защитные трубки или каналы для механической защиты.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 10434 и IEC 62561 для компонентов систем молниезащиты и заземления. Медь как материал не выделяет токсичных веществ, безопасна при работе в закрытых и открытых помещениях. Наличие медного покрытия гарантирует отсутствие электрохимической коррозии при контакте с аналогичными металлами.

Преимущества

• Высокая электропроводность - лучше, чем у стали или алюминия;
• Гибкость при достаточной жесткости - легко формируется под нужный угол без специального оборудования;
• Стандартная длина бухты - минимизирует расходы на стыковочные детали;
• Долгий срок службы - до 50 лет в нормальных условиях эксплуатации;
• Легко проверяется визуально - медный цвет сразу указывает на тип проводника.

Ограничения применения

• Не следует применять в средах с высокой концентрацией серы, хлора или других агрессивных газов - возможна быстрая коррозия;
• Не предназначен для работы под напряжением выше 1000 В - является лишь заземляющим/выравнивающим элементом;
• Не заменяет кабель - не имеет изоляции, поэтому требует защиты от случайного контакта в местах доступа персонала;
• При использовании в почве с высокой кислотностью необходима дополнительная защита (например, бетонирование или использование анодной защиты).

Примеры использования

• Заземление промышленного цеха: полоса медная 40х4 мм прокладывается от основного заземлителя к корпусам станков и щитовой;
• Молниезащита здания: от воздушного молниеотвода по стене до контура заземления - одна бухта покрывает всю высоту;
• Электроустановки в больницах: уравнивание потенциалов между радиологическим оборудованием и металлическими конструкциями пола;
• Атомные станции и химзаводы: в качестве внутренней шины системы уравнивания потенциалов в зонах с взрывоопасной средой.

Практические советы

• Перед монтажом обязательно проверьте посадочное место - поверхность должна быть чистой, сухой и свободной от краски или ржавчины;
• При изгибе полосы не допускайте резких углов - минимальный радиус изгиба - не менее 100 мм;
• При соединении с алюминием или сталью используйте биметаллические переходники - избежите гальванической коррозии;
• При прокладке в земле - уложите её ниже уровня промерзания, засыпьте песком и уплотните - это продлит срок службы;
• При наличии нескольких бухт - пометьте концы маркером, чтобы не перепутать направление прокладки.
