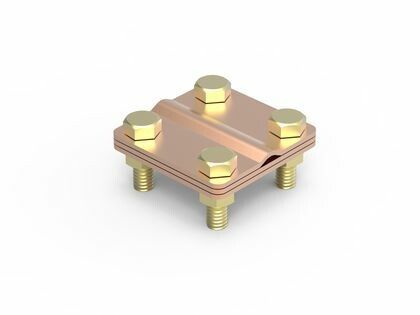

Соединитель пруток-полоса Jupiter 57х80 мм, медь DKC (ДКС) NG3101CU

Соединитель пруток-полоса DKC (ДКС) артикул ng3101cu из меди предназначен для надёжного электрического соединения круглого прутка с плоской медной полосой. Применяется в системах заземления, шинопроводах и распределительных устройствах, где требуется высокая токопроводящая способность и механическая прочность.

Назначение и область применения

Соединитель пруток-полоса ng3101cu обеспечивает электрический контакт между круглым проводником диаметром 8–10 мм и плоской медной полосой шириной 30–40 мм. Подходит для параллельного и крестового соединений. Часто применяется в системах заземления промышленных объектов, на подстанциях, в распределительных щитах, а также при монтаже шинопроводов и контуров уравнивания потенциалов.

Технические характеристики

• Материал: медь - обеспечивает высокую электропроводность и устойчивость к окислению
• Размеры: 80 мм длина × 57 мм ширина - соответствует стандартным габаритам для монтажа в типовых распределительных устройствах
• Совместимость с проводниками: круглые - 8–10 мм, плоские - 30–40 мм
• Тип крепежа: два винта с шестигранной головкой - обеспечивают плотное и надёжное соединение
• Цвет: медный - визуально указывает на материал и совместимость с другими медными элементами системы
• Длина изделия: 80 мм - оптимальна для компактного монтажа без перегрузки пространства

Совместимость и монтаж

Соединитель ng3101cu рассчитан на установку с использованием двух винтов M8. Для правильного монтажа:

• Заготовки (пруток и полоса) должны точно входить в пазы - допуск по толщине полосы до 40 мм, по диаметру прутка до 10 мм
• Не используйте силовые инструменты при затяжке - момент должен быть достаточным для плотного контакта, но не вызывать деформацию материала
• Убедитесь, что поверхности проводников очищены от оксидов и грязи перед установкой
• Пластину можно ориентировать как горизонтально, так и вертикально - зависит от схемы соединения (параллельное или крестовое)

Преимущества

• Высокая проводимость благодаря сплошной медной конструкции - снижаются тепловые потери
• Стандартные размеры позволяют использовать в существующих проектах без доработки
• Изготовление из однородной меди исключает риск электрохимической коррозии при контакте с аналогичными материалами
• Простота монтажа - не требуются специальные инструменты, достаточно обычного ключа на 13 мм

Ограничения применения

• Не предназначена для работы в условиях постоянного воздействия агрессивных химикатов - отсутствие специального защитного покрытия делает её чувствительной к коррозии в агрессивной среде
• Не рекомендуется применять при температуре выше +90 C длительно - возможна потеря механической жёсткости меди
• Не подходит для соединения проводников меньше 8 мм или больше 10 мм - риск плохого контакта и перегрева
• Ширина полосы должна быть не менее 30 мм; более тонкие полосы (до 25 мм) указаны в описании производителя, но в характеристиках не поддерживаются - проверьте соответствие вашей полосы

Примеры использования

• Подключение медного прутка Ø10 мм к медной полосе 35×4 мм в контуре заземления промышленного цеха
• Соединение вертикального заземлителя (пруток) с горизонтальной шиной в распределительном пункте
• Переход от круглого проводника к шинопроводу в системе УПТП (уравнивание потенциалов)
• Монтаж в ячейках КРУ с использованием стандартных болтовых соединений

Практические советы

• При замене старого соединителя - сверьте размеры: ng3101cu имеет ширину 57 мм, а не 80 мм - не путайте с другими моделями серии Jupiter
• Для долговечности в сырых помещениях - после монтажа обработайте места контактов антикоррозийной смазкой на основе меди
• Проверяйте затяжку винтов через год после установки - особенно в вибрационных средах (например, рядом с насосами или компрессорами)
• Если нужна большая площадь контакта - выбирайте модели с увеличенной шириной, например, 80×80 мм, но учтите, что ng3101cu именно 57×80 мм
