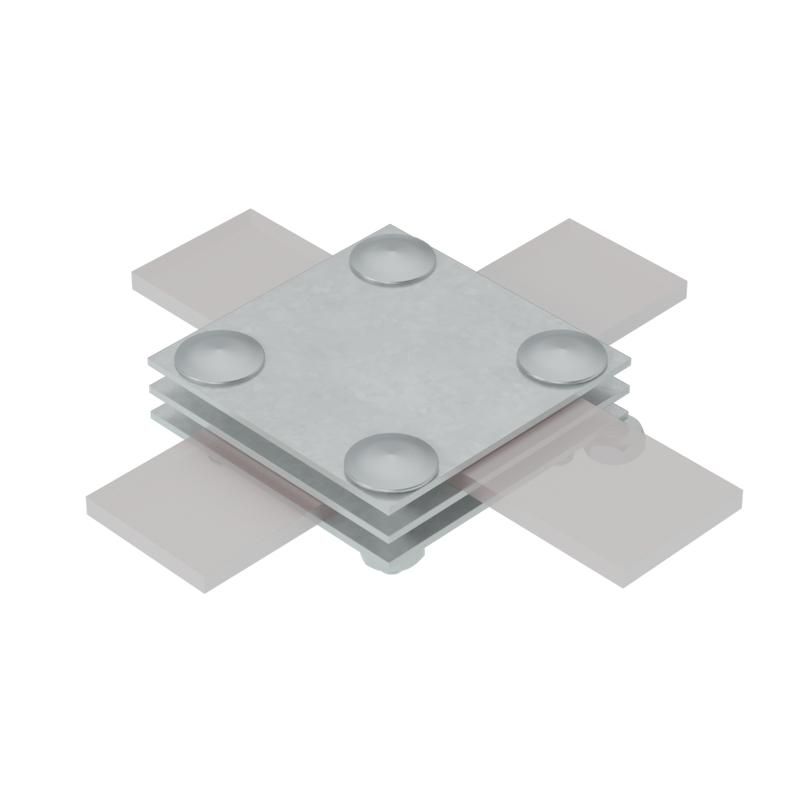

Соединитель крестообразный для полосы до 40 мм с 3 пластинами CU | 3XS-B40 КМ-профиль MA0049

Соединитель крестообразный для полосы до 40 мм с 3 пластинами медь КМ, КМ-профиль, CU - надёжный элемент для создания контура заземления из медных полос, обеспечивающий электрический контакт при крестообразном или Т-образном соединении. Применяется в системах AURAFORT®, особенно там, где важны долговечность и устойчивость к коррозии.

Назначение и область применения

Этот соединитель используется исключительно для соединения плоских медных проводников шириной до 40 мм. Он формирует электрический контакт в точках пересечения - например, при устройстве сетчатых или лучевых контуров заземления. Подходит для установки на объектах с высокими требованиями к безопасности: промышленные предприятия, энергообъекты, транспортные узлы, здания с повышенной взрыво- и пожароопасностью.

Технические характеристики

• Тип соединителя: Х-образный (крестовой) - позволяет соединить четыре направления проводника
• Материал: медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность
• Ширина соединяемого проводника: 0–40 мм - совместим с полосами от 30 до 40 мм, указанными в спецификациях
• Количество пластин: три - две фиксирующие стороны + одна центральная для равномерного распределения давления
• Тип крепежа: зажимной винт - затяжка происходит через резьбовые отверстия, не требует сварки
• Покрытие: необработанная медь - сохраняет естественные свойства металла, не имеет антикоррозийного слоя
• Цвет: желтый - характерный цвет чистой меди, не является декоративным покрытием

Совместимость и монтаж

Соединитель KМ-профиль, CU работает только с медными полосами одинакового сечения. Для правильного монтажа:

• Убедитесь, что ширина полосы находится в пределе 30–40 мм - меньшие значения снижают площадь контакта, большие - не войдут в зажим
• Используйте только рекомендованные болты из комплекта - они рассчитаны на усилие затяжки, соответствующее материалу меди
• Перед сборкой зачистите поверхности полос от оксидов - даже небольшой налёт увеличивает сопротивление
• Равномерно затягивайте все винты - перекос одной пластины вызывает неравномерную нагрузку и риск повреждения материала
• Фиксация возможна как на горизонтальной, так и вертикальной поверхности; допускается монтаж в условиях влажности, но без постоянного погружения

Безопасность и стандарты

Соединитель выполнен в соответствии с требованиями к заземляющим устройствам, применяемым в системах AURAFORT®. Медь как материал соответствует ГОСТ 859 и IEC 60364-5-54 для заземляющих проводников. Отсутствие покрытия не влияет на безопасность - медь сама по себе устойчива к большинству сред, кроме агрессивных химических веществ.

Преимущества

• Высокая электропроводность - медь минимизирует потери и нагрев при прохождении тока замыкания
• Долговечность - срок службы 50–100 лет благодаря стабильности материала и отсутствию механических деформаций после монтажа
• Пластичность - медь легко адаптируется к небольшим колебаниям температур и механическим нагрузкам
• Теплоёмкость - способна эффективно рассеивать тепло, возникающее при аварийных токах
• Простота обслуживания - доступ к винтам позволяет проверять и подтягивать соединение без демонтажа всей системы

Ограничения применения

• Не для алюминиевых или стальных полос - различие в коэффициентах расширения и электрохимической активности вызовет быстрое разрушение контакта
• Не предназначена для работы в агрессивных средах: кислоты, щелочи, солевые растворы - медь будет корродировать без защиты
• Не использовать в местах с частыми ударными нагрузками - вибрация может ослабить затяжку винтов
• Не следует применять в помещениях с постоянной влажностью выше 95%, если нет принудительной вентиляции - возможно развитие патинирования, которое хоть и не опасно, но усложняет диагностику

Примеры использования

• Обустройство заземляющего контура вокруг подстанций - крестовое соединение трёх полос для формирования решётки
• Подключение заземляющей шины к основному контуру в промышленном цехе
• Создание многоуровневой сети заземления в серверных помещениях с бетонными плитами
• Связка между вертикальными и горизонтальными заземлителями в грунтовых системах

Практические советы

• Выбирая этот соединитель, всегда проверяйте ширину вашей полосы - оптимально 35+-2 мм. Полосы меньше 30 мм не будут плотно прилегать, больше 40 мм - не поместятся
• После монтажа используйте контрольный тестер с малым током - измерьте сопротивление контакта. Норма - менее 0,01 Ом
• При длительной эксплуатации осматривайте места затяжки каждые 3–5 лет - особенно в районах с высокой влажностью
• Если требуется внешняя защита - используйте герметик на основе силикона (не масляный!) вокруг корпуса, чтобы исключить попадание воды внутрь
• Артикулы 3xs-b40 cu и ma0049 - это один и тот же продукт. Уточняйте номер при заказе, чтобы избежать путаницы
