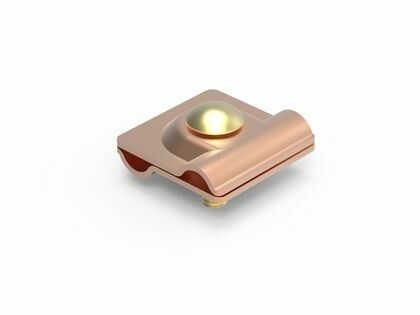

Соединитель универсальный Jupiter, медь, 8-10 мм DKC (ДКС) NG3103CU

Соединитель универсальный, медь DKC (ДКС) артикул ng3103cu предназначен для надёжного соединения медных прутков диаметром 8–10 мм при устройстве систем молниезащиты - например, при сборке молниеприёмной сети или токоотводов. Благодаря форме T-образного, крестовидного и параллельного соединений обеспечивает гибкую компоновку заземления.

Назначение и область применения

Соединитель универсальный, медь DKC ng3103cu применяется исключительно в системах внешней молниезащиты. Он позволяет соединить между собой медные прутки трёх способами: перпендикулярно (T-образно), под углом 90° (крестовидно) или вдоль одной оси (параллельно). Это необходимо при укладке сетки на крыше, переходах между вертикальными и горизонтальными участками токоотводов, а также при формировании контуров заземления из медных шин.

Технические характеристики

• Материал: медь - высокая электропроводность, устойчивость к коррозии в атмосферных условиях;
• Соединяемый проводник: диаметр 8–10 мм - совместим с типичными медными стержнями для молниеприёмных сеток;
• Форма соединения: T-образная / крестовидная / параллельная - одна деталь решает три задачи монтажа;
• Крепёжный элемент: круглый винт с плоской шляпкой - обеспечивает равномерное давление на проводник без повреждения поверхности;
• Тип винта: с полукруглой низкой головкой - снижает риск механического зацепления при установке на кровле;
• Цвет: медный - соответствует цвету основного проводника, не требует окраски после монтажа;
• Защитное покрытие: прочее - указано как базовое, без специального антикоррозийного слоя; рекомендовано применение в средах с нормальной влажностью и без химически активных веществ.

Совместимость и монтаж

Соединитель универсальный, медь DKC ng3103cu рассчитан на работу с медными прутками точно 8–10 мм в диаметре. Применение с другими материалами (например, алюминием или сталью) запрещено - возможна электрохимическая коррозия. Для монтажа требуется затянуть винты до плотного контакта, но без перегрузки - чтобы не деформировать медную поверхность. Каждый контакт должен быть проверен на отсутствие люфтов. Установка выполняется с помощью обычного рожкового или торцевого ключа подходящего размера. Соединители можно использовать как внутри системы, так и на открытых участках - они выдерживают температурные колебания от –45C до +85C.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50571.5.54 и IEC 62305 (системы молниезащиты). Напряжение и ток не указываются, поскольку изделие предназначено исключительно для передачи импульса молнии - работает в режиме кратковременного сверхтоков. Сертифицирован для использования в классах защиты LPL III–IV. Отсутствуют данные о сертификатах UL или CE - продукция ориентирована на рынок стран СНГ.

Преимущества

• Одинаково эффективен для всех трёх видов соединений - экономит место на складе и время на монтаже;
• Изготовлен из однородной меди - минимизирует переходные сопротивления в цепи молниезащиты;
• Не требует дополнительной герметизации или смазки - достаточно правильной затяжки винтов;
• Высокая механическая прочность - выдерживает нагрузки от ветра и снежного покрова на крышах;
• Легко распознаётся визуально - отличается от других материалов, что упрощает контроль качества.

Ограничения применения

• Не для соединения проводников меньшего или большего диаметра - допуск +-0,5 мм недопустим;
• Запрещено использование в агрессивных средах: поблизости от морского берега, химических заводов, мест с частыми кислотными осадками - медь без специального покрытия подвержена эрозии;
• Не предназначен для внутренних электропроводящих систем (электроснабжение, автоматика);
• Работает только с медью - нельзя комбинировать с алюминием, сталью или бронзовыми элементами;
• Не имеет IP-защиты - не следует устанавливать в помещениях с постоянным воздействием воды или грязи вне системы молниезащиты.

Примеры использования

• Соединение двух горизонтальных медных лент на крыше под углом 90° - крестовидный вариант;
• Подключение вертикального токоотвода к горизонтальному проводнику - T-образное соединение;
• Удлинение медного прутка на длинном участке фасада - параллельное соединение с двумя винтами;
• Обустройство сетки вокруг антенны или дымовой трубы - несколько таких соединителей формируют замкнутый контур.

Практические советы

• Перед установкой протрите поверхности прутков и самого соединителя - удалите оксидную плёнку мягкой щёткой;
• Затягивайте винты равномерно - начните с одного, затем переходите к противоположному, чтобы избежать перекоса;
• Проверьте контакт через год после монтажа - особенно в регионах с повышенной влажностью;
• Если система находится рядом с источником солевых испарений - используйте дополнительно термостойкий состав типа “Антисклер” на контактах;
• Не забудьте, что все соединители должны находиться в одном потенциале - обязательно выполните связь с главной заземляющей шиной.
