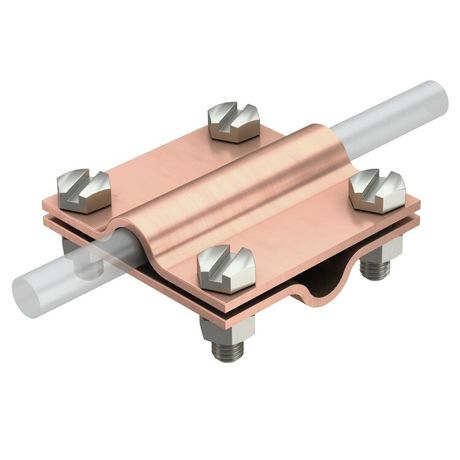

Соединитель проволоки крестовой * (251 CU) | 5312132 OBO Bettermann

Соединитель проволоки крестовой медь Rd8-10 от OBO BETTERMANN - надёжный элемент для создания электрического контакта между медными проводниками диаметром 8–10 мм, применяемый в системах уравнивания потенциалов и заземления. Артикул 5312132 соответствует типу 251 CU и предназначен для постоянного монтажа в промышленных и энергетических объектах.

Назначение и область применения

Соединитель проволоки крестовой медь Rd8-10 используется для соединения двух медных проводников одинакового сечения - 8–10 мм. Применяется в системах уравнивания потенциалов, заземления и защиты от перенапряжений, особенно там, где требуется высокая механическая прочность и долговечность контакта. Подходит для установки на металлические конструкции, трубопроводы, арматуру, корпуса оборудования в промышленных помещениях, на АЭС, в тоннелях, на железнодорожных объектах.

Технические характеристики

• Материал: медь - обеспечивает низкое электрическое сопротивление и хорошую проводимость
• Тип соединителя: крестовой - позволяет подключить два провода под углом 90° друг к другу
• Соединяемые проводники: диаметром 8–10 мм (Rd 8–10)
• Крепёж: четыре винта M6×16 из нержавеющей стали (VA) - устойчивы к коррозии, обеспечивают плотный контакт
• Покрытие: необработанное - поверхность меди без антикоррозийного слоя; требует защиты в агрессивных средах
• Тип: 251 CU - внутренний код производителя, указывает на совместимость с сериями TBS
• Стандарт: соответствие VDE 0185-305-3 (IEC/EN 62305-3) - гарантирует безопасность в системах молниезащиты

Совместимость и монтаж

Соединитель проволоки крестовой медь Rd8-10 совместим с любыми медными проводниками диаметром 8–10 мм, в том числе с жилами, зачищенными до гладкой поверхности. Устанавливается путём вставки проводников в отверстия и затяжки четырёх винтов равномерным моментом. Для фиксации на металлической основе рекомендуется использовать крепёжные отверстия в основании изделия. Монтаж выполняется с использованием ключа на 10 мм. Не допускается использование с алюминиевыми или многожильными проводами без предварительной подготовки (например, опрессовки наконечника).

Безопасность и стандарты

Изделие соответствует нормам VDE 0185-305-3 (эквивалент IEC/EN 62305-3), что подтверждает его пригодность для использования в системах молниезащиты и уравнивания потенциалов. Нержавеющие винты исключают риск электрохимической коррозии при контакте с другими металлами. Соединитель не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Высокая надёжность контакта благодаря четырёхточечному зажиму и материалу из меди
• Устойчивость к вибрациям и механическим нагрузкам - идеально для промышленных условий
• Простой и быстрый монтаж без специального инструмента
• Совместимость с системой TBS от OBO BETTERMANN - возможность интеграции в комплексную схему заземления

Ограничения применения

• Не предназначена для работы с алюминием, медно-алюминиевыми переходами или многожильными проводами без наконечников
• Необработанная поверхность меди подвержена окислению в условиях повышенной влажности, химически активной среды или открытого воздуха - требует дополнительной изоляции или покрытия
• Запрещено использовать в местах с частыми температурными колебаниями выше +80 C
• Не является изолирующим элементом - после монтажа необходимо предусмотреть внешнюю изоляцию (термоусадка, изолента, кожух)

Примеры использования

• Соединение медных заземляющих проводников на башне молниеотвода
• Объединение контуров заземления в цехе с мощными станками
• Подключение арматуры бетонных конструкций к главному заземляющему проводнику
• Создание точки выравнивания потенциалов возле распределительного щита

Практические советы

• Перед монтажом зачистите концы проводников до блеска, удалите оксидную плёнку - это снижает переходное сопротивление
• Затягивайте все четыре винта равномерно, чтобы избежать деформации корпуса
• Если изделие будет установлено вне помещений - используйте термоусадочную трубку или герметичный кожух для защиты от влаги
• Проверьте посадочный диаметр проводника: он должен точно соответствовать 8–10 мм - меньший диаметр вызовет плохой контакт, больший - повредит соединитель
• Соединитель Rd8-10 от OBO BETTERMANN можно комбинировать с другими компонентами серии TBS - например, с зажимами и ответвительными устройствами того же типа
