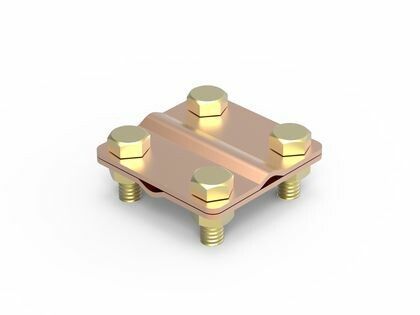

Соединитель крестовой Jupiter пруток-пруток D10 мм, медь DKC (ДКС) NG3109CU

Соединитель пруток-пруток D10мм медь от DKC (ДКС), артикул ng3109cu, предназначен для надёжного крестового соединения медных проводников диаметром 10 мм. Простой, прочный и не требует сварки - подходит для силовых цепей в промышленном оборудовании.

Назначение и область применения

Соединитель пруток-пруток D10мм медь применяется для создания электрического контакта между двумя круглыми медными проводниками под углом 90 градусов. Подходит для соединения катанки, токоведущих шин или стержней диаметром 10 мм. Часто используется в системах заземления, на подстанциях, в распределительных устройствах, на промышленных станках и конвейерах, где требуется механическая устойчивость и высокая проводимость.

Технические характеристики

• Материал: медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность
• Соединяемый проводник: 10 мм - точно рассчитан под диаметр катанки или стержня указанного размера
• Тип соединителя: крестовой - позволяет соединить два проводника перпендикулярно друг другу
• Тип крепежа: винт с шестигранной головкой - удобен для затяжки гаечным ключом, исключает проскальзывание
• Покрытие: необработанная - поверхность без изоляции или антикоррозийного слоя, требует защиты при эксплуатации вне помещений
• Цвет: медный - визуально соответствует материалу проводника

Совместимость и монтаж

Соединитель пруток-пруток D10мм медь совместим только с медными проводниками диаметром 10 мм. Для установки необходимо:

• Зачистить концы проводников до металла, удалить оксидную плёнку
• Вставить каждый проводник в своё отверстие на крестовине
• Затянуть винты равномерно, используя ключ на 14–17 мм (зависит от модели винта)
• Убедиться, что проводники плотно зафиксированы - провернуть их рукой после затяжки

Не допускается использование с алюминием, сталью или проводниками другого диаметра - это снижает контактное давление и увеличивает риск нагрева.

Безопасность и стандарты

Изделие изготовлено из меди, соответствует требованиям к проводящим элементам в электроустановках. Однако не имеет сертификации по ГОСТ Р 50030.5.1 или IEC 60947 - не является коммерчески сертифицированным аппаратом. Применяется как вспомогательный элемент в составе сборочных узлов, а не как самостоятельное устройство защиты.

Преимущества

• Высокая электропроводность благодаря материалу - медь минимизирует потери энергии
• Механическая прочность - крестовая форма выдерживает нагрузки при вибрации и температурных колебаниях
• Простота монтажа - не нужна сварка, пайка или специальный инструмент
• Долговечность - при правильной установке служит десятки лет даже в условиях повышенной влажности

Ограничения применения

• Не предназначена для работы во взрывоопасных средах - отсутствует взрывозащита
• Не рекомендуется для открытого монтажа на улице - необработанная медь подвержена окислению
• Не подходит для переменного тока выше 1000 А без дополнительного охлаждения - возможен перегрев при длительной нагрузке
• Не использовать с проводниками меньшего или большего диаметра - риск плохого контакта и оплавления

Примеры использования

• Соединение вертикального заземляющего стержня с горизонтальной лентой в контуре заземления
• Подключение медного стержня к шине в распределительном щите
• Фиксация токоведущего проводника к раме оборудования в цехе
• Обустройство перемычек между массивными медными шинами в преобразовательных установках

Практические советы

• Перед монтажом протрите поверхности проводников спиртом или растворителем - удаляет жировые пятна и оксиды
• После затяжки винтов нанесите тонкий слой контактной смазки (например, КС-8) - замедлит окисление
• Если соединение будет находиться в сыром месте - заключите его в термоусадочную трубку или герметичный корпус
• Регулярно проверяйте затяжку винтов - особенно в вибрирующих системах
• При замене старого соединителя - всегда проверяйте диаметр проводника: 10 мм - это точный размер, не “приблизительно”
