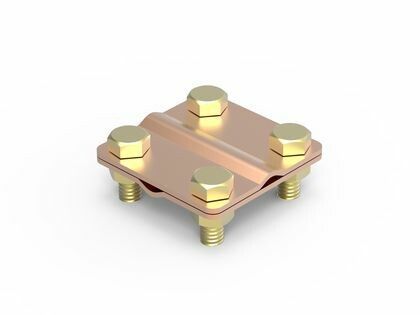

Соединитель Jupiter пруток-пруток D8 мм, медь, крестовой DKC (ДКС) NG3104CU

Соединитель пруток-пруток DKC (ДКС) артикул ng3104cu предназначен для надёжного крестообразного соединения медных проводников диаметром 6–8 мм. Изделие выполнено из меди, обеспечивает низкое переходное сопротивление и устойчиво к коррозии - идеально для силовых цепей в промышленном оборудовании.

Назначение и область применения

Соединитель пруток-пруток ng3104cu применяется для создания жёстких электрических соединений между двумя круглыми медными проводниками под углом 90 градусов. Подходит для соединения катанки диаметром 8 мм, а также проводников близкого диаметра - от 6 до 8 мм. Часто используется в системах заземления, токопроводах на подстанциях, в распределительных устройствах, на промышленных станках и конвейерах, где требуется прочная механическая фиксация и высокая электропроводность.

Технические характеристики

• Материал: медь - обеспечивает высокую электропроводность и термостойкость
• Диаметр соединяемого проводника: 6–8 мм - оптимально для катанки 8 мм
• Тип крепежа: винт с шестигранной головкой - позволяет затягивать ключом для равномерного усилия
• Цвет: медный - визуальное указание материала, соответствует цвету медных проводников
• Тип изделия: пруток - форма позволяет вставлять проводники перпендикулярно друг другу
• Защитное покрытие: отсутствует специальное антикоррозийное покрытие - поверхность голая медь

Совместимость и монтаж

Соединитель ng3104cu совместим с любыми одножильными или многожильными медными проводниками диаметром 6–8 мм. Для монтажа необходимо:

• Зачистить концы проводников на длину, достаточную для полного входа в отверстия (обычно 15–20 мм)
• Вставить один проводник в продольное отверстие, второй - во взаимно перпендикулярное
• Затянуть винты шестигранным ключом до плотного контакта - не переусиливать, чтобы не повредить медь
• Убедиться, что проводники не выступают за пределы корпуса - это снижает риск замыкания

Не рекомендуется использовать с алюминиевыми или композитными проводниками - возможна электрохимическая коррозия.

Безопасность и стандарты

Изделие не имеет сертификации по ГОСТ/IEC, так как является элементом сборки, а не самостоятельным устройством защиты. Однако материал и конструкция соответствуют требованиям к контактным соединениям в силовых цепях. Применяется в соответствии с правилами ПУЭ для надёжных соединений в закрытых щитах и камерах.

Преимущества

• Высокая электропроводность благодаря материалу - медь минимизирует потери энергии
• Жёсткая конструкция - исключает люфт и самопроизвольное ослабление соединения
• Простота установки - требует только ключ и базовые навыки монтажа
• Стабильность при температурных колебаниях - медь сохраняет форму и контактное давление

Ограничения применения

• Не предназначена для работы в условиях постоянного воздействия воды или агрессивных сред - отсутствие защитного покрытия делает её уязвимой к окислению
• Не подходит для проводников меньше 6 мм - есть риск плохого контакта и выпадения
• Не рекомендовано применение вне закрытых корпусов - открытая медь подвержена окислению и загрязнению
• Не следует использовать в цепях переменного тока выше 1000 В без дополнительной изоляции

Примеры использования

• Соединение медной шины с заземляющим проводником в распределительном щите
• Пересечение двух медных катанок в системе контурного заземления
• Фиксация вывода токоограничивающего реактора к основному проводнику
• Обустройство точечных соединений в сварочных аппаратах и токопроводах

Практические советы

• Перед монтажом зачистите проводники наждаком или металлической щёткой - удалите оксидную плёнку
• Проверьте посадочный диаметр: если проводник 8 мм, он должен входить с минимальным зазором - слишком свободный контакт увеличит сопротивление
• После монтажа проверьте соединение тепловизором или измерителем сопротивления - нагрев более чем на 10 C выше окружающей среды говорит о плохом контакте
• Для длительной эксплуатации в сырых помещениях нанесите тонкий слой смазки типа КС-10 или аналогичной на контакты - это замедлит окисление
• Соединитель ng3104cu от DKC (ДКС) - часть серии Jupiter; совместим с другими изделиями этой серии по типу крепления и габаритам
