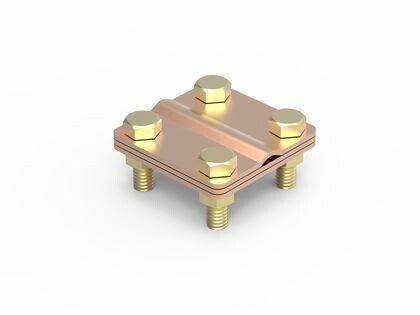

Соединитель пруток - полоса, 57х57 мм, медь | NG3102CU DKC ДКС

Соединитель пруток-полоса 57х57 мм, медь от DKC (ДКС), артикул ng3102cu, предназначен для надёжного электрического соединения медного прутка с медной полосой в распределительных устройствах и заземляющих контурах. Изделие выполнено из высокопроводящей меди, обеспечивает устойчивую передачу тока и совместимо с типичными сечениями проводников.

Назначение и область применения

Соединитель пруток-полоса 57х57 мм, медь применяется для создания параллельных или перекрёстных соединений между медным прутком диаметром 8–10 мм и медной полосой шириной до 25 мм. Подходит для установки в силовых щитах, системах заземления, на подстанциях, в промышленном оборудовании, где требуется прочная и долговечная электрическая связь без сварки.

Технические характеристики

• Материал: медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность
• Размеры: 57 × 57 мм - оптимальная площадь контакта для равномерного распределения тока
• Совместимый проводник: пруток 8–10 мм / полоса 25 мм - соответствует ГОСТ и практикам промышленного заземления
• Тип крепежа: винт с шестигранной головкой - позволяет использовать гаечный ключ для точного затягивания
• Цвет: медный - визуально идентифицирует материал, не требует окраски
• Защитное покрытие: прочее - не указано конкретное, но медь сохраняет проводимость без дополнительного слоя

Совместимость и монтаж

Соединитель пруток-полоса 57х57 мм, медь имеет два зажима: один для прутка, другой - для полосы. Монтаж выполняется в следующем порядке:

• Закрепите пруток 8–10 мм в одном отверстии, используя винт с шестигранной головкой
• Уложите полосу 25 мм в противоположную часть, плотно прижмите её тем же винтом
• Затяните винт моментом, достаточным для исключения люфта - не переусердствуйте, чтобы не повредить медь
• Избегайте перекоса: соединение работает эффективнее, когда пруток и полоса расположены строго перпендикулярно или параллельно

Не требует предварительной зачистки поверхности - медь сама по себе хорошо проводит ток даже без удаления оксидной плёнки, однако при длительной эксплуатации рекомендуется проверять контакт.

Преимущества

• Высокая проводимость благодаря сплошной медной конструкции
• Стандартные размеры 57×57 мм обеспечивают совместимость с большинством промышленных комплектующих
• Отсутствие необходимости в сварке - снижает время монтажа и риск деформации материалов
• Простота обслуживания: можно легко демонтировать и заменить при необходимости
• Произведён в серии Jupiter от DKC - известной линейке надёжных соединителей для энергетических объектов

Ограничения применения

• Не предназначена для работы с алюминиевыми проводниками - возможна электрохимическая коррозия
• Не рассчитана на постоянное погружение в жидкости - отсутствует специальная герметизация
• Не подходит для частых механических нагрузок или вибраций без дополнительной фиксации
• Максимальный ток не указан производителем - необходимо рассчитывать исходя из сечения прутка/полосы и условий охлаждения
• Не следует применять в средах с высокой концентрацией серы или хлора - может ускорить окисление меди

Примеры использования

• Подключение медного прутка заземления к вертикальному медному полосовому проводнику в подземном контуре
• Соединение жилы токоотвода с шиной в распределительном щите 0,4 кВ
• Формирование ответвлений в системе выравнивания потенциалов в промышленном цехе
• Монтаж в качестве переходника между круглым и плоским элементами в системах защиты от молнии

Практические советы

• Перед установкой убедитесь, что диаметр прутка попадает в интервал 8–10 мм - меньший или больший будет плохо зажат
• При использовании в условиях повышенной влажности периодически осматривайте место контакта на наличие зеленоватого налёта - признак окисления меди
• Для увеличения срока службы можно нанести тонкий слой антиоксидантной смазки на контактные поверхности (например, на основе лития)
• Артикул ng3102cu от DKC совместим с другими изделиями серии Jupiter - можно комбинировать с аналогичными зажимами и перемычками
• Если нужна более крупная площадь контакта - выбирайте модели с увеличенной шириной; этот вариант оптимален для стандартных задач
