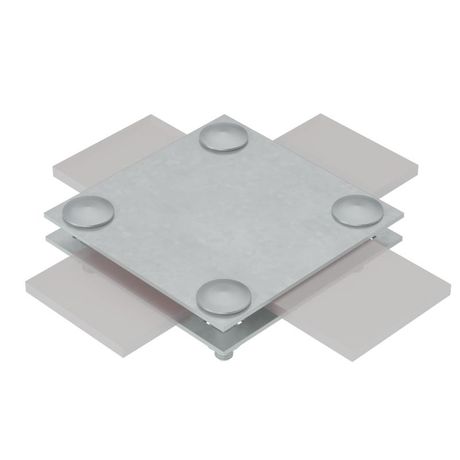

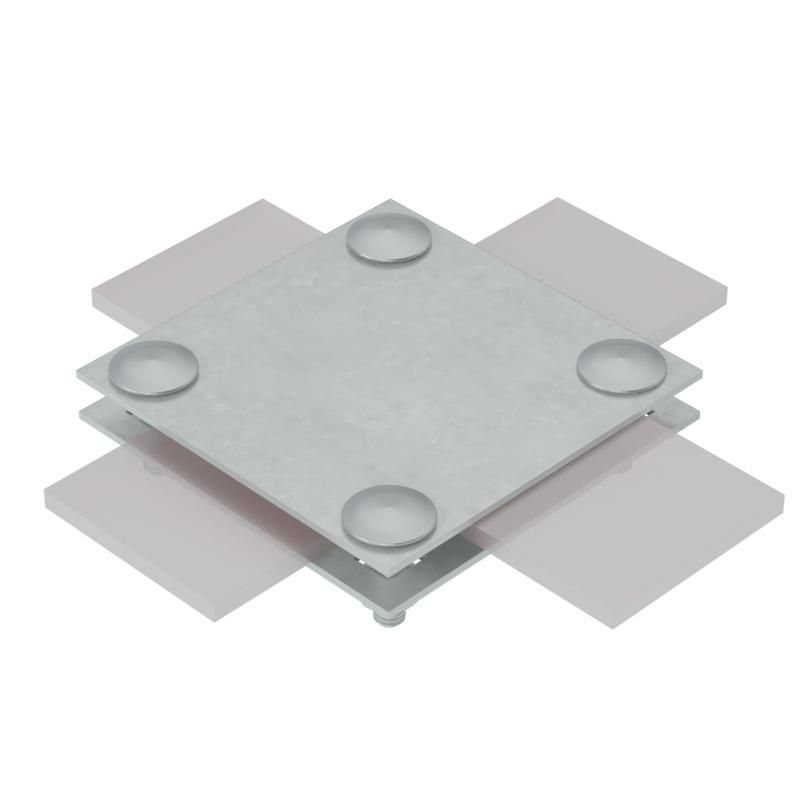

Соединитель крестообразный для полосы до 40 мм с 2 пластинами CU | 2XS-B40 КМ-профиль MA0044

Соединитель крестообразный для полосы до 40 мм с 2 пластинами медь КМ, КМ-профиль, CU - это надёжный элемент для создания контура заземления из медных полос, обеспечивающий электрический контакт при перекрёстном соединении проводников. Продукт из серии AURAFORT® рассчитан на длительную эксплуатацию и подходит для промышленных систем заземления.

Назначение и область применения

Соединитель крестообразный для полосы до 40 мм с 2 пластинами медь КМ, КМ-профиль, CU используется для формирования электрических соединений между двумя плоскими медными проводниками под углом 90°. Он применяется в системах заземления, особенно там, где требуется высокая надёжность контакта и устойчивость к коррозии - например, в промышленных объектах, энергообъектах, трансформаторных подстанциях и на объектах с термокомпенсационными соединениями. Также подходит для Т-образных соединений.

Технические характеристики

• Тип соединителя: Х-образный (крестовой)
• Материал: медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность
• Ширина соединяемых полос: 0–40 мм - совместим с полосой любого размера в этом диапазоне
• Тип крепежа: зажимной винт - фиксирует проводники без сварки или пайки
• Покрытие поверхности: необработанная медь - сохраняет естественные свойства материала, требует защиты от окисления в агрессивных средах
• Цвет: желтый - визуально отличаемый цвет, соответствующий цвету меди

Совместимость и монтаж

Соединитель крестообразный для полосы до 40 мм с 2 пластинами медь КМ, КМ-профиль, CU совместим с любыми медными полосами шириной до 40 мм. Для установки необходимо:

• Разместить две полосы перпендикулярно друг другу на платформе соединителя
• Установить прижимные пластины сверху каждой полосы
• Закрутить зажимные винты равномерно, чтобы избежать деформации металла
• Обеспечить плотный контакт - проверить отсутствие люфта после затяжки

Инструмент: гаечный ключ или шестигранник подходящего размера. Нельзя использовать ударные инструменты - риск повреждения медной основы.

Безопасность и стандарты

Соединитель крестообразный для полосы до 40 мм с 2 пластинами медь КМ, КМ-профиль, CU разработан в рамках системы AURAFORT®, которая соответствует требованиям к системам заземления в промышленных условиях. Медный материал обеспечивает соответствие нормам по электрической проводимости и термостойкости. Однако сертификаты ГОСТ/IEC не указаны - рекомендуется проверять соответствие проектным документам отдельно.

Преимущества

• Высокая электропроводность благодаря материалу - медь
• Долговечность - срок службы 50–100 лет при правильной эксплуатации
• Пластичность меди позволяет выдерживать механические нагрузки без хрупкого разрушения
• Теплоёмкость снижает риск перегрева при больших токах замыкания
• Отсутствие необходимости в сварке - ускоряет монтаж и исключает риск повреждения покрытия проводника

Ограничения применения

• Не предназначена для работы в агрессивных химических средах - необработанная медь подвержена окислению
• Не подходит для соединения алюминиевых или стальных полос - возможна электрохимическая коррозия
• Не рекомендовано применение вне помещений без дополнительной защиты (например, герметизации или покрытия антикоррозийным составом)
• Максимальная ширина полосы - 40 мм; использование более широких проводников недопустимо

Примеры использования

• Перекрёстное соединение медных полос в контуре заземления промышленного цеха
• Формирование сетчатой структуры заземления на подстанции с использованием нескольких точек соединения
• Подключение вертикального заземлителя к горизонтальной полосе через крестовое соединение
• Монтаж термокомпенсационных участков в трубопроводах с повышенными температурными колебаниями

Практические советы

• Перед монтажом зачистите поверхности полос и контактирующих поверхностей соединителя - удалите оксиды и грязь
• При монтаже в сыром или агрессивном воздухе нанесите на место контакта токопроводящую смазку (например, на основе графита)
• Проверяйте момент затяжки винтов - переусердствовать нельзя, иначе медь деформируется
• Артикулы 2xs-b40 cu и ma0044 - это один и тот же продукт; используйте любой из них при заказе
• Для внешней установки рассмотрите возможность заключения соединителя в герметичный корпус или покрытие битумной мастикой
