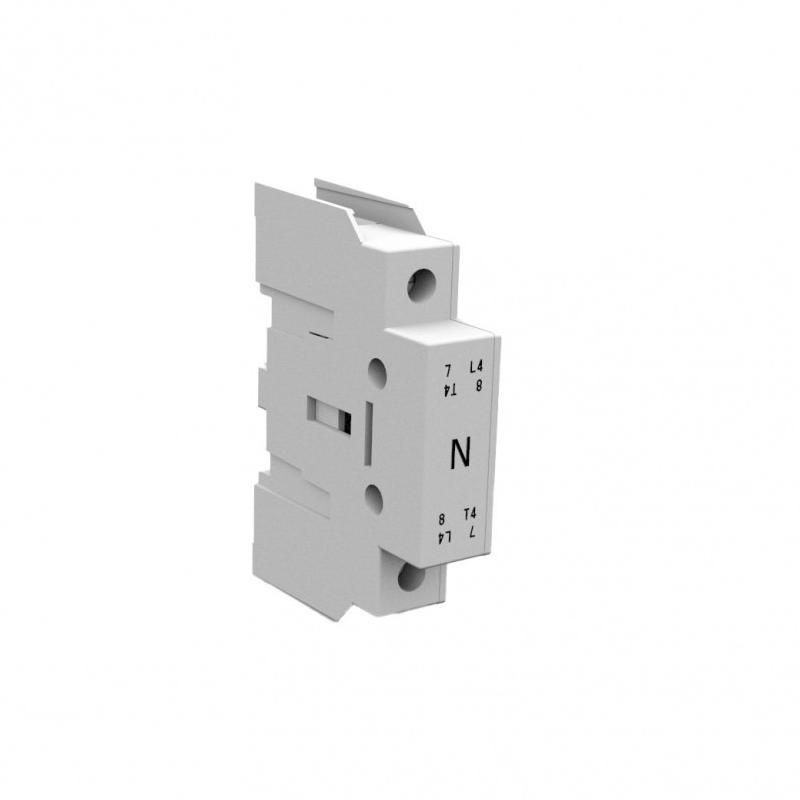

Полюс четвертый OptiSwitch DI-16-63 | 332092 КЭАЗ

Четвертый полюс OptiSwitch DI-16-63 - это дополнительный модульный контакт для выключателей-разъединителей КЭАЗ, позволяющий расширить функциональность основного аппарата за счёт добавления ещё одного коммутируемого пути. Применяется в щитах автоматического и ручного управления, где требуется изолирование нескольких цепей одним устройством.

Назначение и область применения

Четвертый полюс OptiSwitch DI-16-63 используется исключительно как дополнительный элемент в составе выключателей-разъединителей серии OptiSwitch DI с номинальным током 16–63 А. Он не является самостоятельным устройством - устанавливается на уже работающие основные блоки для увеличения числа коммутируемых полюсов. Подходит для задач, требующих одновременного отключения нескольких цепей: например, при управлении трёхфазной нагрузкой и нулевым проводником, либо при организации резервирования питания через два входа.

Технические характеристики

• Номинальный ток: 63 А - способен безопасно коммутировать нагрузки до этого значения;
• Номинальное напряжение: 690 В - рассчитан на работу в высоковольтных сетях промышленного типа;
• Количество полюсов: 1 - добавляет один дополнительный контактный путь;
• Тип подключения: винтовое - надёжное соединение с помощью зажимов, совместимо с плоской шиной;
• Материал контактов: медь - обеспечивает низкое переходное сопротивление и долгий срок службы;
• Размер: модульное исполнение - легко монтируется в стандартные DIN-рейки;
• Степень защиты IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды;
• Материал корпуса: пластик класса V0 - самозатухающий, не распространяет горение;
• Гарантия: 60 месяцев - подтверждённая надёжность производства КЭАЗ.

Совместимость и монтаж

Четвертый полюс OptiSwitch DI-16-63 совместим только с выключателями-разъединителями OptiSwitch DI серий с номиналом 16–63 А. Установка возможна только на устройства того же бренда и серии - другие модели не поддерживают физическое и механическое соединение. Монтаж выполняется путём защёлкивания на базовый блок, после чего осуществляется подключение к плоской шине через винтовые зажимы. Для правильной работы необходимо соблюдать полярность и использовать только рекомендованную шину соответствующего сечения. Нельзя устанавливать этот полюс самостоятельно - он работает только в паре с основным выключателем.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Класс воспламеняемости V0 гарантирует, что материал корпуса не поддерживает горение даже при возгорании внутри щита. Степень защиты IP20 достаточна для установки в закрытых распределительных щитах, но не допускает использование во влажных, пыльных или открытых помещениях. Гарантия 5 лет указывает на соответствие нормам ISO и ГОСТ Р 50030.3.

Преимущества

• Увеличивает функциональность существующего выключателя без замены всего аппарата - экономит время и деньги;
• Модульная система позволяет компактно размещать несколько полюсов в одном корпусе;
• Медные контакты обеспечивают минимальные потери энергии и снижают риск нагрева;
• Пластик корпуса с классом V0 повышает пожаробезопасность всей системы;
• Совместимость с плоской шиной упрощает сборку и обслуживание распределительных щитов.

Ограничения применения

• Не применяется как автономное устройство - обязательно нужен основной выключатель OptiSwitch DI;
• Не подходит для частых операций включения/отключения - предназначен для редкого ручного переключения;
• IP20 запрещает установку вне щитов, в сырых, пыльных или наружных условиях;
• Не совместим с другими сериями выключателей, включая OptiSwitch других токов (например, 80–125 А);
• Не предназначен для защиты от перегрузок или коротких замыканий - только для изоляции цепи.

Примеры использования

• В промышленных щитах: отключение трёх фаз + нейтральный провод одним механизмом;
• В системах резервного питания: переключение между основным и резервным источником с отключением всех цепей;
• В жилых домах: общий рубильник для отключения всего квартиры или коттеджа от сети;
• На станках: быстрое отключение питания по технологическим причинам с сохранением целостности цепи.

Практические советы

• Перед установкой проверьте, чтобы ваш выключатель-разъединитель был именно OptiSwitch DI с током 16–63 А - иначе полюс не защёлкнется;
• Используйте только медные или алюминиевые плоские шины сечением, указанное в документации - не превышайте допустимую площадь контакта;
• Затягивайте винты равномерно, без перекосов - это предотвращает перегрев и окисление контактов;
• Не используйте четвёртый полюс OptiSwitch DI-16-63 в цепях переменного тока выше 690 В - это опасно;
• При ремонте всегда отключайте питание перед снятием или установкой - даже при отключенном основном выключателе есть риск остаточного заряда.
