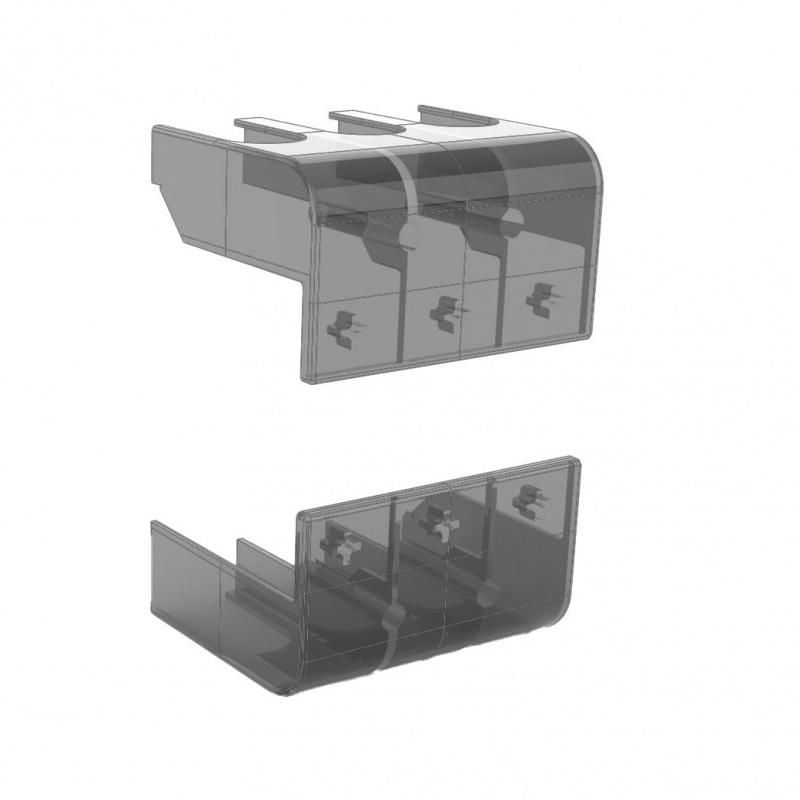

Крышка клеммная OptiSwitch DI 63 А, 690 В КЭАЗ Optima 332095

Крышка клеммная OptiSwitch DI-16-63 - это защитный элемент для трёхполюсных выключателей-разъединителей КЭАЗ с номинальным током 16–63 А. Она предотвращает случайное прикосновение к токоведущим частям, улучшает безопасность обслуживания и соответствует требованиям к изоляции в распределительных щитах. Артикул 332095 - часть серии OptiSwitch DI от КЭАЗ.

Назначение и область применения

Крышка клеммная OptiSwitch DI-16-63 используется исключительно для закрывания клеммных соединений на выключателях-разъединителях серии OptiSwitch DI с номинальным током до 63 А. Её основная задача - физическая изоляция токоведущих контактов, чтобы исключить риск поражения электрическим током при работе рядом с щитом. Применяется в распределительных щитах жилых домов, промышленных станках, системах дистанционного управления и вводных устройствах, где требуется надёжное отключение питания.

Технические характеристики

• Номинальный ток: 63 А - совместима с выключателями, рассчитанными на этот уровень нагрузки;
• Номинальное напряжение: 690 В - допустимо использование в сетях до 690 В переменного тока;
• Количество полюсов: 3 - предназначена только для трёхполюсных моделей OptiSwitch DI;
• Тип зажима: Безвинтовой - защищает клеммы с зажимами типа Push-in, не требует инструментов для подключения проводов;
• Степень защиты IP40 - защищает от твёрдых частиц крупнее 1 мм, но не от воды и брызг;
• Материал корпуса: пластик класса V0 - самозатухающий, не поддерживает горение;
• Форма: прямоугольная - точно соответствует габаритам клеммной части выключателя;
• Гарантийный срок: 60 месяцев - длительная надёжность при соблюдении условий эксплуатации;
• Модульное исполнение: да - легко монтируется на DIN-рейку вместе с выключателем.

Совместимость и монтаж

Крышка OptiSwitch DI-16-63 совместима **только** с выключателями-разъединителями КЭАЗ серии OptiSwitch DI, имеющими номинальный ток от 16 до 63 А. Установка происходит после окончания монтажа проводов: крышку просто накладывают сверху на клеммы и фиксируют защёлками. Не применяйте её с другими сериями или брендами - даже если они внешне похожи, форма и расположение клемм отличаются. Монтаж возможен только на выключателях с плоской шиной - не подходит для кабельных подключений через винты.

Безопасность и стандарты

Изделие выполнено из материала с классом воспламеняемости V0, что соответствует нормам IEC 60695-11-10. Это гарантирует, что при возникновении перегрева или короткого замыкания крышка не будет поддерживать горение. Степень защиты IP40 обеспечивает защиту от доступа пальцев и твёрдых предметов, но **не защищает от влаги** - не используйте в помещениях с высокой влажностью или на улице. Соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60947-3.

Преимущества

• Ускоряет проверку и ремонт - можно быстро снять и установить без инструментов;
• Предотвращает случайные прикосновения к токоведущим частям во время работы вблизи щита;
• Не требует дополнительных креплений - фиксируется автоматически при установке на выключатель;
• Обеспечивает единый вид всей системы - совпадает с дизайном других компонентов OptiSwitch DI;
• Высокая термостойкость материала снижает риск повреждения при аварийных режимах.

Ограничения применения

• Не подходит для выключателей с винтовыми зажимами - только для безвинтовых клемм;
• Запрещено использовать в условиях повышенной влажности, на улице или в сырых помещениях - IP40 не защищает от воды;
• Не совместима с выключателями током выше 63 А - даже если модель из той же серии, но с номиналом 80 А или 125 А;
• Не является средством защиты от перегрузок или коротких замыканий - служит только как механический барьер.

Примеры использования

• Щитовая в квартире: крышка защищает клеммы вводного выключателя-разъединителя, когда мастер работает с другим оборудованием;
• Производственный участок: используется на станке с питанием 400 В, где есть риск задеть клеммы инструментом;
• Распределительный щит в офисе: позволяет безопасно выполнять плановые осмотры без отключения всего объекта;
• Резервная система питания: при переключении с основной линии на резервную крышка остаётся на месте, сохраняя целостность изоляции.

Практические советы

• Перед установкой крышки убедитесь, что провода правильно затянуты в безвинтовые клеммы - слабый контакт вызывает нагрев, который может повредить пластиковую крышку;
• Не пытайтесь использовать эту крышку вместо защитного кожуха - она не заменяет полноценную дверцу щита;
• Проверьте соответствие артикула 332095 с номером модели выключателя: OptiSwitch DI-16, DI-25, DI-32, DI-63 - всё остальное не подойдёт;
• При замене старой крышки - всегда отключите питание, даже если выключатель находится в положении “OFF”;
• Посадочный размер клеммной части - 60 мм по ширине; если ваша крышка не садится плотно - вероятно, вы выбрали неверную модель.
