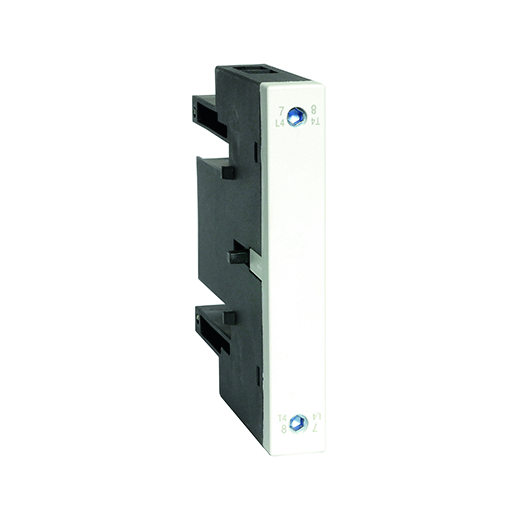

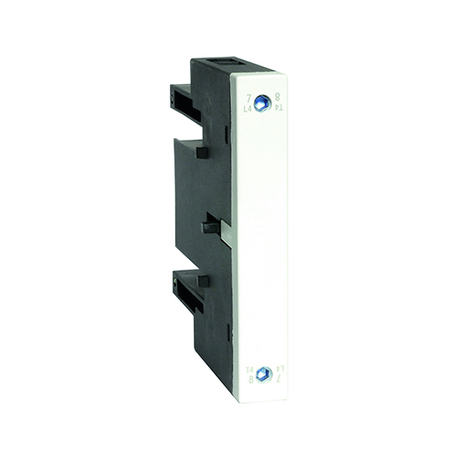

Полюс силовой четвертый тип АС для контакторов (A)F-40..(A)F-94 OptiStart K-FX-43 | 335359 КЭАЗ

Полюс силовой четвертый тип AC для контакторов AF-40..AF-94 и F-40..F-94, серия OptiStart K-FX-43 - это заменяемый компонент для силовых цепей контакторов КЭАЗ, предназначенный для коммутации переменного тока до 115 А. Изделие совместимо с контактными группами модульной серии OptiStart K-FX-43 и используется в промышленных системах управления двигателями и нагрузками.

Назначение и область применения

Полюс силовой OptiStart K-FX-43 предназначен для установки в контакторы серии AF-40–AF-94 и F-40–F-94. Он обеспечивает надёжное включение и отключение мощных нагрузок в цепях переменного тока. Подходит для работы в системах управления: электродвигателями насосов, вентиляторов, конвейеров, лифтов, кранов, тепловых завес, печей, а также в устройствах АВР и системах освещения.

Технические характеристики

• Тип изделия: полюс силовой, однополюсный
• Тип напряжения: переменный ток (AC)
• Номинальный ток: 115 А
• Номинальное напряжение: 1000 В
• Количество нормально открытых контактов: 1
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Материал корпуса: термостойкий пластик
• Цвет: чёрный
• Способ монтажа: винтовой - фиксируется на шасси контактора болтами

Совместимость и монтаж

Полюс OptiStart K-FX-43 устанавливается исключительно в контакторы серии AF-40…AF-94 и F-40…F-94. Совместим только с контактными блоками того же типа и не подлежит использованию в других сериях, даже от КЭАЗ. Монтаж выполняется вручную: полюс вставляется в направляющие контактора и фиксируется винтами. Для замены необходимо отключить питание и снять старый элемент. Убедитесь, что посадочные места и клеммы совпадают по форме и расположению - нестандартные варианты не работают.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60947-4-1 и ГОСТ Р 50030.4.2. Сертифицировано для применения в промышленных условиях. IP20 не обеспечивает защиту от пыли и влаги - использование вне закрытых щитов запрещено. Температурный режим эксплуатации ограничен рабочими условиями самого контактора - не выше +40 C и не ниже −25 C.

Преимущества

• Замена одного полюса вместо всего контактора снижает стоимость ремонта
• Устойчив к перегрузкам благодаря медным контактам и прочному корпусу
• Высокая механическая износостойкость - рассчитан на десятки тысяч операций
• Совместим с другими аксессуарами серии OptiStart K - можно собирать комплексные решения

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток (AC)
• Не допускается установка в средах с высокой запылённостью, влажностью или агрессивными газами - IP20 недостаточно
• Не совместим с контактами других серий (например, AFX, EKF, Schneider)
• Не рекомендован для частого включения/выключения более 600 раз в час - риск перегрева контактов

Примеры использования

• Замена повреждённого полюса в контакторе AF-80 на линии питания насоса в водоканале
• Модификация существующего контактора F-60 для управления двумя двигателями - добавление второго полюса
• Обновление системы АВР в жилом доме: замена изношенного полюса в контакторе AF-40

Практические советы

• Перед заменой проверьте, что новый полюс OptiStart K-FX-43 имеет тот же артикул 335359 - отличаются только номера партий
• При сборке используйте отвертку с плоским наконечником - винты маленького размера легко сломать
• Не затягивайте клеммы слишком сильно - это повредит медные контакты внутри
• Проверяйте зазор между полюсами после установки - они должны располагаться параллельно, без перекоса
• Для длительной службы регулярно осматривайте контакты на окисление - особенно в помещениях с колебаниями температуры
