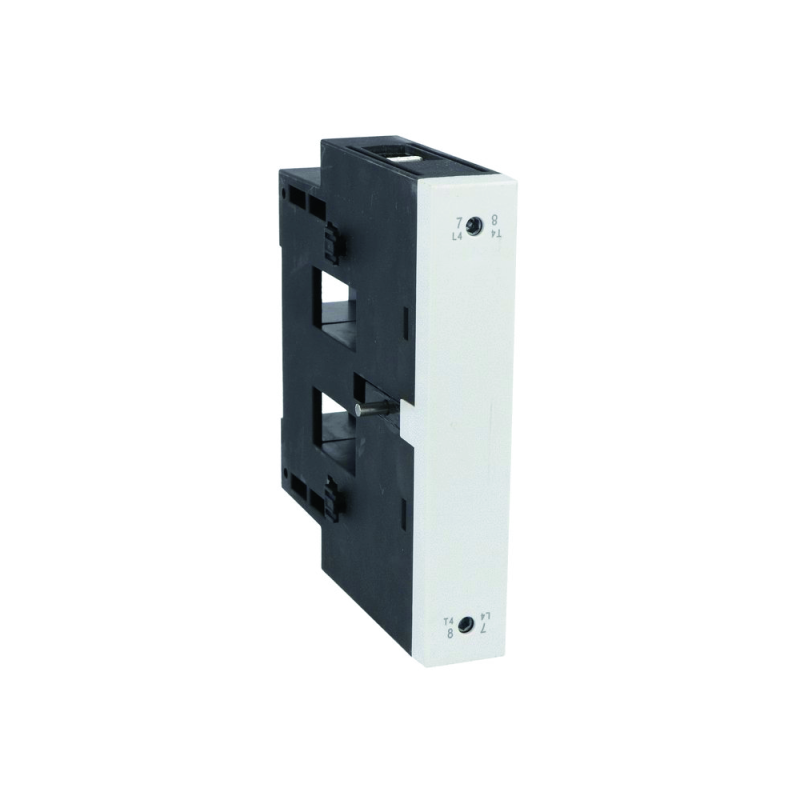

Полюс силовой четвертый тип АС для контакторов (A)F-95..(A)F-150 OptiStart K-FX-44 | 335360 КЭАЗ

Полюс силовой четвертый тип AC для контакторов AF-95..AF-150 и F-95..F-150, серия OptiStart K-FX-44 - это заменяемый компонент для силовых цепей контакторов КЭАЗ, предназначенный для коммутации нагрузки до 165 А в сетях переменного тока. Этот элемент используется для ремонта, модернизации или сборки новых устройств на базе контакторов серии OptiStart K.

Назначение и область применения

Полюс силовой OptiStart K-FX-44 служит основной частью контактора, обеспечивающей размыкание и замыкание силовой цепи. Он устанавливается вместо износившегося или поврежденного полюса в контакторах серии OptiStart K (обозначаются как AF-95–AF-150 и F-95–F-150). Подходит для работы в устройствах управления двигателями, насосами, вентиляторами, лифтами, кранами, тепловыми завесами, печами и системами АВР.

Технические характеристики

• Тип напряжения: переменный ток (AC)
• Номинальный ток: 165 А - максимальный постоянный ток, который можно безопасно коммутировать
• Номинальное напряжение: 1000 В - предельное рабочее напряжение в силовой цепи
• Количество полюсов: 1 - предназначен для установки в многополюсные контакторы как один из нескольких аналогичных элементов
• Степень защиты IP20 - защищен от доступа пальцами и предметов более 12 мм, но не защищен от пыли и воды; применяется внутри распределительных щитов
• Материал корпуса: пластик - обеспечивает электрическую изоляцию и механическую прочность
• Цвет: черный - стандартизирован для совместимости с другими компонентами серии
• Способ монтажа: винтовой - фиксируется болтами на раме контактора
• Количество нормально открытых контактов: 1 - одна пара контактных пластин для замыкания цепи при срабатывании

Совместимость и монтаж

Полюс OptiStart K-FX-44 совместим исключительно с контактными группами контакторов серии OptiStart K, модели AF-95, AF-100, AF-115, AF-125, AF-150 и F-95, F-100, F-115, F-125, F-150. Установка выполняется после демонтажа старого полюса. Для монтажа требуется отвертка и соблюдение порядка затяжки винтов - перегрев или плохой контакт возникают при недостаточном усилии. Не используйте этот полюс в контакторах других серий - даже внешне похожих - они имеют отличную механическую и электрическую совместимость.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-4-1 и международному стандарту IEC 60947-4-1 для контакторов низковольтных. Сертифицировано для применения в промышленных условиях. Работает в температурном диапазоне от -40C до +70C, указанном в документации на контакторы серии OptiStart K.

Преимущества

• Замена одного полюса вместо всего контактора снижает стоимость обслуживания
• Высокая надежность контактов при длительной работе при номинальном токе 165 А
• Удобство замены - не требуется перепрошивка или настройка контроллера
• Совместимость со всей серией OptiStart K - единая система запчастей для крупных объектов

Ограничения применения

• Не предназначен для работы вне закрытых щитов - степень защиты IP20 не допускает воздействия пыли, влаги или внешних механических факторов
• Не совместим с контактными группами других брендов или серий, включая OptiStart K-FX-43 или FX-45
• Не рекомендован для частых включений/выключений свыше 600 операций в час - риск перегрева и износа контактов
• Не работает с постоянным током - только переменный ток (AC)

Примеры использования

• Замена выгоревшего полюса в контакторе AF-125 на конвейере пищевого производства
• Ремонт силового блока в АВР-панели для автономного питания насосной станции
• Обновление старого контактора F-115 в системе управления лифтом без замены всей платформы
• Сборка трехполюсного контактора путем установки трёх экземпляров OptiStart K-FX-44

Практические советы

• Перед заменой обязательно отключите питание и проверьте отсутствие напряжения мультиметром
• Проверьте посадочные места на наличие следов оплавления - при наличии замените всю раму контактора
• При установке не переусердствуйте с моментом затяжки винтов - превышение может повредить резьбу или изоляционные детали
• Храните запасные полюсы в сухом месте - влага может вызвать окисление контактов даже при нерабочем состоянии
• Для долгой службы используйте только оригинальные комплектующие КЭАЗ - сторонние аналоги могут иметь другие параметры износа и зазора
