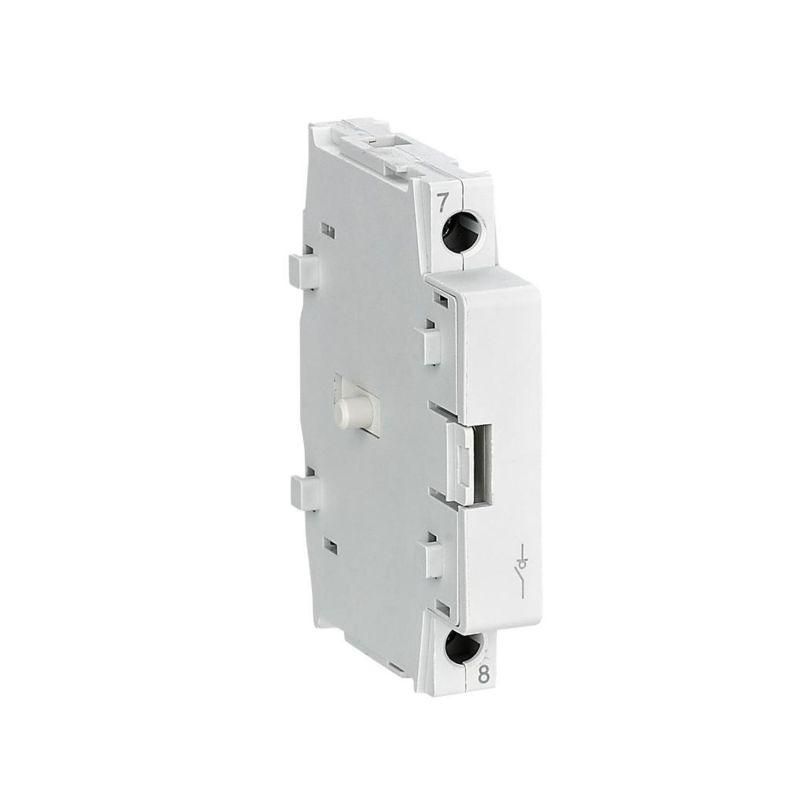

Полюс силовой дополнительный NF2-125PS синхронное срабатывание (R) CHINT 324203

Силовой полюс дополнительный NF2-125PS синхронное срабатывание (R) от CHINT предназначен для расширения коммутационной способности автоматических выключателей серии NF2, обеспечивая надёжное одновременное отключение всех фаз при аварийной ситуации.

Назначение и область применения

Силовой полюс дополнительный NF2-125PS синхронное срабатывание (R) используется для увеличения числа полюсов в автоматическом выключателе, когда требуется трёхфазная защита с возможностью добавления ещё одного полюса. Он механически связан с основным выключателем и срабатывает одновременно с ним - то есть при срабатывании автомата все полюсы, включая дополнительный, отключаются за один импульс. Применяется в системах управления двигателями, распределительных щитах и на участках с высокой нагрузкой, где важна координированная работа всех цепей.

Технические характеристики

• Тип: силовой полюс дополнительный
• Совместим с: автоматическими выключателями серии NF2-125
• Номинальный ток: до 125 А
• Тип срабатывания: синхронное (механическая связь с основным аппаратом)
• Исполнение: R - правый монтаж (для установки справа от основного выключателя)
• Максимальное напряжение: соответствует классу NF2-125 (до 690 В переменного тока)

Совместимость и монтаж

Силовой полюс NF2-125PS синхронное срабатывание (R) устанавливается исключительно на автоматы серии NF2-125. Монтируется на правую сторону корпуса основного выключателя - совмещённые направляющие обеспечивают точную фиксацию без зазоров. Подключение осуществляется через шины внутри модульного блока; внешние провода подводятся к клеммам полюса. Для работы необходима предварительная установка базового автомата NF2-125. Нельзя использовать с другими сериями или с выключателями других брендов.

Преимущества

• Гарантированное синхронное отключение всех полюсов - снижает риск повреждений оборудования из-за перекоса фаз
• Упрощает сборку щитов: вместо двух отдельных автоматов можно применить один NF2-125 + один дополнительный полюс
• Высокая механическая надёжность связи между полюсами - не требует регулировки после установки
• Сохраняет габариты и стиль исполнения всей серии NF2 - удобно для компактных щитов

Ограничения применения

• Не применяется как самостоятельное устройство - требует наличия базового автомата NF2-125
• Поддерживает только синхронное срабатывание; нельзя использовать для независимых цепей
• Работает только в паре с оригинальными выключателями CHINT NF2-125 - несовместим с аналогами других производителей
• Не рассчитан на частые оперативные включения/выключения - предназначен для защиты, а не для ручного переключения

Примеры использования

• Четырёхполюсная защита для трёхфазного двигателя с нулём - три фазы + N через NF2-125 + NF2-125PS
• Щиты управления насосными станциями, где нужна полная отсечка всех цепей при КЗ
• Линии питания конвейеров с несколькими потребителями, требующие единого отключения

Практические советы

• Перед монтажом проверьте, что базовый автомат NF2-125 имеет свободное место справа - полюс занимает одну позицию
• Не затягивайте клеммы слишком сильно - максимальный момент указан в документации CHINT, переусилие может повредить контакты
• При замене используйте только оригинальный NF2-125PS синхронное срабатывание (R) - другие модели не гарантируют синхронность
• Обязательно проверьте целостность механической связи после установки - протестируйте вручную несколько раз перед включением
