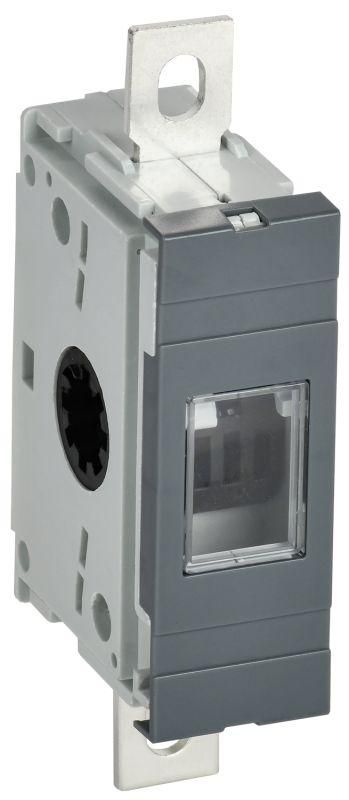

Полюс силовой для ВРК 160А KARAT - KA-VR10D-SP-0160 IEK

Полюс силовой ВРК 160А - компонент для расширения функционала выключателя-разъединителя KARAT IEK, позволяющий увеличивать количество коммутируемых фаз в силовых цепях до 160 А. Применяется в системах управления электрооборудованием на промышленных объектах.

Назначение и область применения

Полюс силовой ВРК 160А используется для модульного наращивания числа полюсов у выключателей-разъединителей серии KARAT IEK. Он позволяет преобразовать однофазный или двухполюсный аппарат в трёх- или четырёхполюсную систему без замены всего устройства. Подходит для установки в щитах управления станков, конвейеров, насосных групп и других мощных нагрузок, где требуется надёжная коммутация тока до 160 А.

Технические характеристики

• Номинальный ток: 160 А
• Тип: силовой полюс для модульной сборки
• Совместим с выключателями-разъединителями серии KARAT IEK
• Максимальное напряжение: соответствует базовым устройствам KARAT (до 690 В переменного тока)
• Степень защиты: IP20 (только внутри распределительного шкафа)
• Монтаж: механическая фиксация на DIN-рейке через защёлки

Совместимость и монтаж

Полюс силовой ВРК 160А совместим исключительно с выключателями-разъединителями KARAT IEK. Устанавливается путём механического соединения с основным корпусом аппарата - зажимы полюса заходят в специальные направляющие на боковой поверхности базового устройства. Монтаж возможен только при отключенном питании. После установки необходимо проверить плотность контактов и отсутствие перекосов между полюсами.

Безопасность и стандарты

Полюс силовой ВРК 160А соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для выключателей-разъединителей. Произведён из самозагасающего материала, обеспечивает безопасную работу при высоких температурах. Не предназначен для работы в условиях взрывоопасной среды или повышенной влажности вне закрытых шкафов.

Преимущества

• Удобство масштабирования: можно доработать существующий выключатель вместо замены всей системы
• Высокая надёжность контактов благодаря медному сердечнику и многоточечному зажиму
• Цветовая маркировка полюсов снижает риск ошибок при подключении
• Жесткий механический связь между полюсами гарантирует одновременное отключение всех фаз

Ограничения применения

• Не работает автономно - требует наличия базового выключателя-разъединителя KARAT IEK
• Не допускается использование вне электрических шкафов - степень защиты IP20 не защищает от пыли и влаги
• Запрещено применять в сетях постоянного тока выше 48 В
• Не рекомендован для частой операционной коммутации более 10 раз в час - предназначена для редких отключений

Примеры использования

• Добавление третьего полюса к двухполюсному выключателю KARAT для управления трёхфазным двигателем
• Расширение четырёхполюсного разъединителя в цепи питания конвейера с необходимостью отключения нулевого провода
• Обновление старой системы управления без замены всего шкафа - просто заменяются два полюса на новые ВРК 160А

Практические советы

• Перед установкой проверьте соответствие модели базового выключателя - только изделия KARAT IEK поддерживают этот полюс
• При сборке нескольких полюсов соблюдайте порядок: начинайте с крайнего и двигайтесь к центральному, чтобы избежать перекосов
• После монтажа проведите контрольный осмотр: все контакты должны быть плотно затянуты, механизм перемещается свободно без усилий
• Не используйте инструменты с острыми кромками - повреждение пластиковых направляющих нарушает герметичность соединения
• Для обслуживания отключайте питание и применяйте блокировочные устройства - даже после отключения полюсы могут сохранять заряд
