Полюс силовой для ВРК 315А KARAT - KA-VR10D-SP-0315 IEK

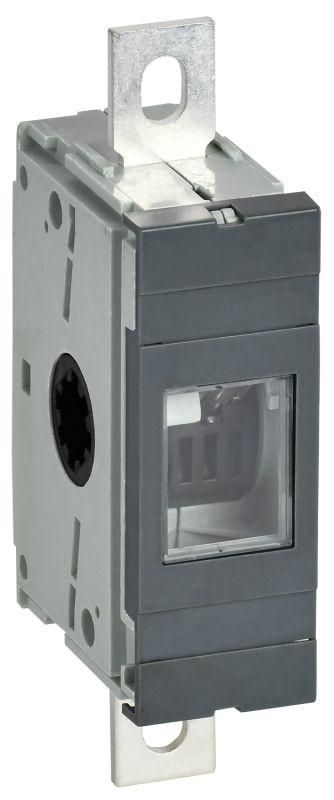

Полюс силовой ВРК 315А - компонент для расширения функционала выключателя-разъединителя KARAT IEK, позволяющий увеличивать количество коммутируемых фаз в силовых цепях до 315 А. Применяется в составе сборок на базе серий KARAT IEK, особенно там, где требуется гибкая модульная архитектура.

Назначение и область применения

Полюс силовой ВРК 315А предназначен для установки в качестве дополнительного модуля в выключатель-разъединитель KARAT IEK. Он позволяет увеличить число коммутируемых фаз - например, перейти с трёхфазной на четырёхфазную систему без замены всего аппарата. Подходит для промышленных щитов, распределительных устройств, станков, конвейеров и других объектов, где требуется надёжный разрыв тока высокой мощности.

Технические характеристики

• Номинальный ток: 315 А
• Тип устройства: силовой полюс для выключателя-разъединителя
• Совместим с серией: KARAT IEK
• Монтаж: шинный, через механическую связь с основным аппаратом
• Не содержит собственной защиты - работает как часть системы KARAT

Совместимость и монтаж

Полюс силовой ВРК 315А устанавливается исключительно в сочетании с выключателями-разъединителями серии KARAT IEK. Монтаж выполняется путём защёлкивания на направляющие шины основного корпуса. Все контакты и приводы синхронизируются автоматически - ручное управление остаётся единым для всей сборки. Для правильной работы необходимо использовать только оригинальные комплектующие KARAT IEK. Установка требует отключения питания и соблюдения порядка сборки, указанного в руководстве производителя.

Безопасность и стандарты

Полюс силовой ВРК 315А соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для выключателей-разъединителей. Обеспечивает изоляцию и безопасное отключение при нагрузках до 315 А. Не предназначен для коммутации токов КЗ - для этого необходима совместная работа с предохранителем или автоматическим выключателем.

Преимущества

• Увеличивает гибкость конфигурации: можно добавить фазу без замены всего аппарата
• Обеспечивает одинаковый ход всех полюсов - гарантирует одновременный размыкание цепей
• Снижает затраты на обслуживание: ремонт одного полюса не требует замены всей сборки
• Поддерживает унифицированную схему управления - все полюсы работают с одним рычагом

Ограничения применения

• Не используется самостоятельно - только как дополнение к KARAT IEK
• Не рассчитан на частые операции включения/выключения под нагрузкой - применяется как разъединитель, а не как выключатель нагрузки
• Не допускается установка в условиях повышенной вибрации без дополнительной фиксации
• Не подходит для внешней установки - не имеет защиты выше IP20

Примеры использования

• Добавление четвёртой фазы в существующую трёхфазную систему управления насосной станцией
• Расширение распределительного щита на заводе с 3 до 4 полюсов для подключения нового оборудования
• Модернизация старых щитов KARAT IEK без замены основного корпуса

Практические советы

• Перед установкой проверьте соответствие артикула ka-vr10d-sp-0315 модели вашего выключателя-разъединителя - не все версии KARAT поддерживают этот полюс
• При сборке используйте только оригинальные крепления и соединители - сторонние детали нарушают синхронизацию
• После монтажа выполните тестовое включение без нагрузки - убедитесь, что все полюса срабатывают одновременно
• Не забудьте про заземление корпуса - даже при использовании дополнительного полюса он остаётся частью общей системы заземления
